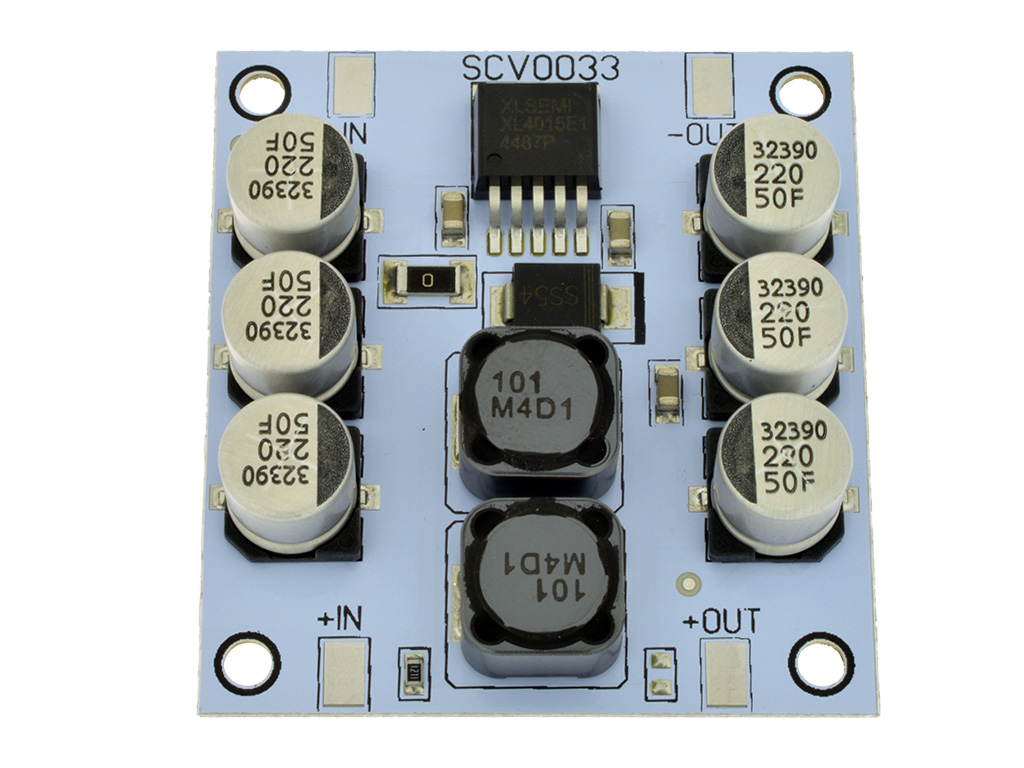

      -SCV0033-ADJ-5A - Регулируемый импульсный стабилизатор напряжения 1.2-37 V, 5 А

      SCV0033-ADJ-5A - Регулируемый импульсный стабилизатор напряжения 1.2-37 V, 5 А

      • SCV0033-ADJ-5A - Регулируемый импульсный стабилизатор напряжения 1.2-37  V, 5 А
      • SCV0033-ADJ-5A - Регулируемый импульсный стабилизатор напряжения 1.2-37  V, 5 А
      • SCV0033-ADJ-5A - Регулируемый импульсный стабилизатор напряжения 1.2-37  V, 5 А
      • SCV0033-ADJ-5A - Регулируемый импульсный стабилизатор напряжения 1.2-37  V, 5 А
      • SCV0033-ADJ-5A - Регулируемый импульсный стабилизатор напряжения 1.2-37  V, 5 А
      • SCV0033-ADJ-5A - Регулируемый импульсный стабилизатор напряжения 1.2-37  V, 5 А
      Артикул: 0490

      Стабилизатор напряжения. Входное напряжение - не более 40 В, выходное напряжение - от 1,2 до 37 В, допустимая нагрузка - не более 5 А

      Подробнее
      Поделиться
      Со склада (8)
      Товар в наличии на складе, резервируется при заказе
      Нужно больше?
      Возможна отгрузка в течение 1-2 рабочих дней
      687 руб.
      - +
      В корзинуВ корзине
      Условия оплаты и доставки
      Производственная поставка (OEM):
      Минимальное количество OEM-поставки: 120 ,
      Цена за 1 в OEM партии: 592 руб.
      Подробнее
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Выходной контроль Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Характеристики
      • Отзывы
      • Задать вопрос
      • ОЕМ-поставки

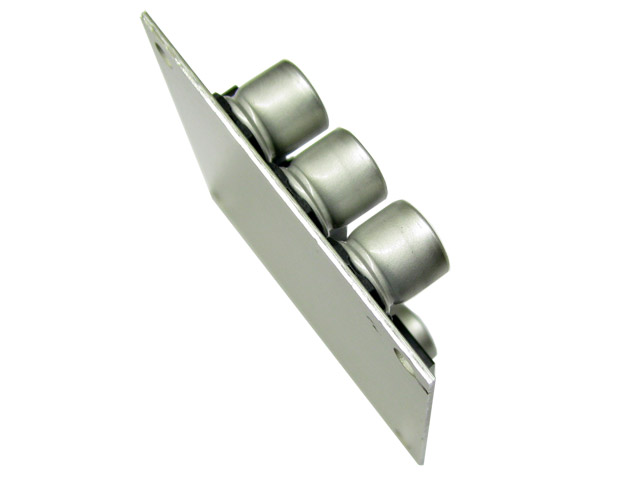

      • Регулируемый импульсный стабилизатор напряжения предназначен как для установки в радиолюбительские устройства с фиксированным выходным напряжением, так и для лабораторного блока питания с регулируемым выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в большом теплоотводе. Модуль выполнен на плате с алюминиевой подложкой, что позволяет в течение продолжительного времени снимать выходной ток до 3 А (при Uвых = 12В) без установки дополнительного теплоотвода. Для токов от 3 А (при Uвых = 12В) к тыльной стороне модуля необходимо прикрепить радиатор площадью не менее 200см2. Радиатор может быть прикреплен винтами или стойками, для этого в модуле предусмотрены четыре отверстия, для максимальной теплопередачи используйте пасту КПТ-8. В случае невозможности использовать крепежные винты, модуль может быть прикреплен к радиатору/металлической части устройства с использованием автогерметика. Для этого нужно нанести герметик в центр тыльной части модуля, притереть поверхности таким образом, чтобы зазор между ними был минимален и прижать на 24 часа.

        Устройство имеет тепловую защиту и ограничение по выходному току от 5 до 6 А. Выходное напряжение не может превышать напряжение на входе. Для того чтобы начать эксплуатировать стабилизатор необходимо припаять переменный резистор от 47 до 68 КОм к контактам на плате R1. Переменный резистор не следует подключать на длинных проводах.

        Для установки в устройства с фиксированным выходным напряжением на место R1 нужно установить постоянный резистор, используя формулу R1=1210(Uвых/1.23-1), где Uвых - требуемое выходное напряжение.

        Модуль может работать в режиме стабилизатора тока, для этого вместо R2 нужно установить внешний резистор, рассчитываемый по формуле R=1,23/I, где I - требуемый выходной ток. Резистор должен быть соответствующей мощности.

        При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200мкф.

        Технические характеристики

        Параметр Значение
        Входное напряжение, не более 40 В
        Выходное напряжение 1,2..37 В
        Выходной ток во всем диапазоне напряжений 0..5 А
        Ограничение выходного тока 5..6 А
        Частота преобразования 150 КГц
        Температура модуля без радиатора при tокр = 25° С, Uвх = 25 В, Uвых = 12 В, Iвых = 3А 60° С
        КПД при Uвх = 25 В, Uвых = 12 В, Iвых = 5А 91%
        Амплитуда пульсаций на выходе при Uвх = 25 В, Uвых = 12 В, Iвых = 5А 150 мВ
        Диапазон рабочих температур -40..85° С
        Защита от переполюсовки нет
        Размеры модуля 55 х 51 х 12 мм
        Вес модуля без радиатора 25 г

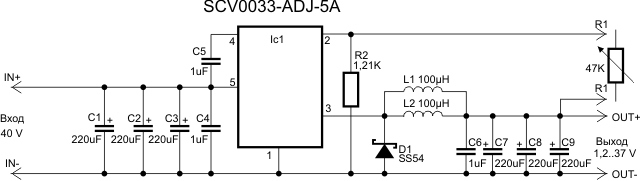

        Схема модуля

        Схема стабилизатора SCV0033

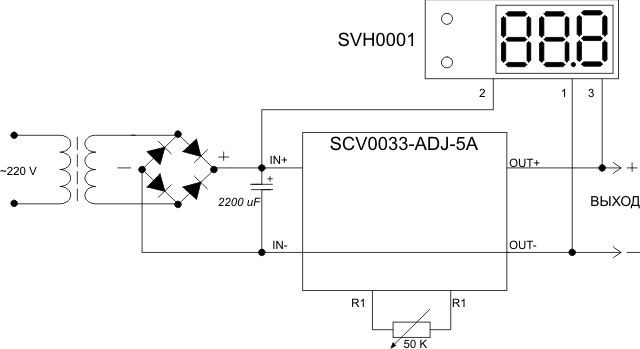

        Схема включения с вольтметром SVH0001

        Схема включения SCV0033 с вольтметром SVH0001

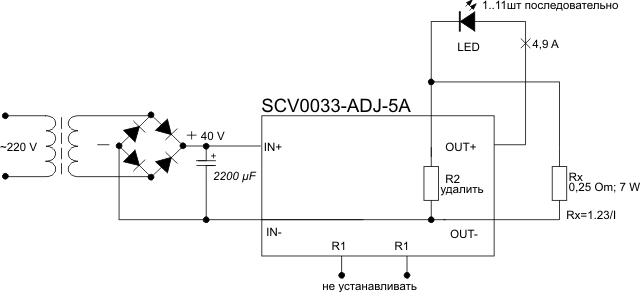

        Схема включения стабилизатором тока 4,9 А

        Схема включения стабилизатора SCV0033 стабилизатором тока

        Схема включения SCPS0037 + SCV0033-ADJ-5A + SVH0001 Схема включения стабилизатора напряжения SCV0033 с кнопочным контроллером SCPS0037 и вольтметром SVH0001

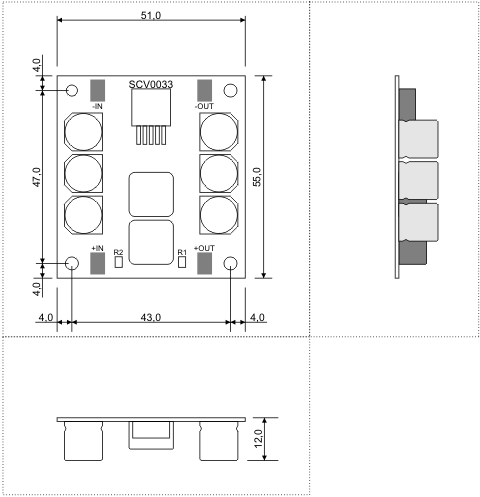

        Габаритные размеры

        Габаритные размеры SCV0033

      • Тип Понижающий
        Напряжение Регулируемый 1,2..37 В
        Ток 5 А
      • Для производственных предприятий возможна поставка партий в технологической упаковке, т.н. OEM поставка. Удобный и выгодный вариант для производителей. В OEM партии модули поставляются упаковками.

      SCV0033-ADJ-5A - Регулируемый импульсный стабилизатор напряжения 1.2-37 V, 5 А SCV0033-ADJ-5A - Регулируемый импульсный стабилизатор напряжения 1.2-37 V, 5 А 0490 SCV0033-ADJ-5A - Регулируемый импульсный стабилизатор напряжения 1.2-37  V, 5 А SCV0033-ADJ-5A - Регулируемый импульсный стабилизатор напряжения 1.2-37  V, 5 А
      RUB 687 RUB
      Тип
      Понижающий
      Напряжение
      Регулируемый 1,2..37 В
      Ток
      5 А
      Регулируемый импульсный стабилизатор напряжения предназначен как для установки в радиолюбительские устройства с фиксированным выходным напряжением, так и для лабораторного блока питания с регулируемым выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в большом теплоотводе. Модуль выполнен на плате с алюминиевой подложкой, что позволяет в течение продолжительного времени снимать выходной ток до 3 А (при Uвых = 12В) без установки дополнительного теплоотвода. Для токов от 3 А (при Uвых = 12В) к тыльной стороне модуля необходимо прикрепить радиатор площадью не менее 200см2. Радиатор может быть прикреплен винтами или стойками, для этого в модуле предусмотрены четыре отверстия, для максимальной теплопередачи используйте пасту КПТ-8. В случае невозможности использовать крепежные винты, модуль может быть прикреплен к радиатору/металлической части устройства с использованием автогерметика. Для этого нужно нанести герметик в центр тыльной части модуля, притереть поверхности таким образом, чтобы зазор между ними был минимален и прижать на 24 часа. Устройство имеет тепловую защиту и ограничение по выходному току от 5 до 6 А. Выходное напряжение не может превышать напряжение на входе. Для того чтобы начать эксплуатировать стабилизатор необходимо припаять переменный резистор от 47 до 68 КОм к контактам на плате R1. Переменный резистор не следует подключать на длинных проводах. Для установки в устройства с фиксированным выходным напряжением на место R1 нужно установить постоянный резистор, используя формулу R1=1210(Uвых/1.23-1), где Uвых - требуемое выходное напряжение.  Модуль может работать в режиме стабилизатора тока, для этого вместо R2 нужно установить внешний резистор, рассчитываемый по формуле R=1,23/I, где I - требуемый выходной ток. Резистор должен быть соответствующей мощности. При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200мкф. Технические характеристики Параметр Значение Входное напряжение, не более 40 В Выходное напряжение 1,2..37 В Выходной ток во всем диапазоне напряжений 0..5 А Ограничение выходного тока 5..6 А Частота преобразования 150 КГц Температура модуля без радиатора при tокр = 25° С, Uвх = 25 В, Uвых = 12 В, Iвых = 3А 60° С КПД при Uвх = 25 В, Uвых = 12 В, Iвых = 5А 91% Амплитуда пульсаций на выходе при Uвх = 25 В, Uвых = 12 В, Iвых = 5А 150 мВ Диапазон рабочих температур -40..85° С Защита от переполюсовки нет Размеры модуля 55 х 51 х 12 мм Вес модуля без радиатора 25 г Схема модуля Схема включения с вольтметром SVH0001 Схема включения стабилизатором тока 4,9 А Схема включения SCPS0037 + SCV0033-ADJ-5A + SVH0001 Габаритные размеры
      Вячеслав 18.05.2015 13:58:28
      Хороший модуль,сделал лабораторный блок питания. Даже при максимальном токе нагрузки греется не очень и в добавок отличный коэффициент стабилизации. Покупкой очень доволен. Спасибо.
