      -SCPS0037-13V-0.05 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 13 В, шаг 0.05 В

      SCPS0037-13V-0.05 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 13 В, шаг 0.05 В

      • SCPS0037-13V-0.05 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 13 В, шаг 0.05 В
      • SCPS0037-13V-0.05 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 13 В, шаг 0.05 В
      • SCPS0037-13V-0.05 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 13 В, шаг 0.05 В
      • SCPS0037-13V-0.05 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 13 В, шаг 0.05 В
      • SCPS0037-13V-0.05 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 13 В, шаг 0.05 В
      • SCPS0037-13V-0.05 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 13 В, шаг 0.05 В
      • SCPS0037-13V-0.05 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 13 В, шаг 0.05 В
      • SCPS0037-13V-0.05 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 13 В, шаг 0.05 В
      • SCPS0037-13V-0.05 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 13 В, шаг 0.05 В
      Артикул: 0511
      Поделиться
      Со склада (85)
      Товар в наличии на складе, резервируется при заказе
      Нужно больше?
      Возможна отгрузка в течение 1-2 рабочих дней
      292 руб.
      - +
      В корзинуВ корзине
      Условия оплаты и доставки
      Производственная поставка (OEM):
      Минимальное количество OEM-поставки: 500 ,
      Цена за 1 в OEM партии: 201.50 руб.
      Подробнее
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Видео
      • Отзывы
      • Задать вопрос
      • ОЕМ-поставки
      • Описание модуля

        Контроллер импульсного стабилизатора предназначен для кнопочной регулировки выходного напряжения в импульсных стабилизаторах напряжения, таких как SCV0023, SCV0026, SCV0033 и аналогичных. Модуль позволяет регулировать выходное напряжение стабилизатора в указанном диапазоне с шагом регулирования при помощи кнопок.

        Преимущества в сравнении с резисторной схемой регулировки:

        • Установка точного значения напряжения;
        • Нет отклонений выходного напряжения, как у переменных резисторов при неподвижном ползунке в следствие их износа;
        • Память выходного напряжения при отключении;
        • Быстрый сброс.

        Технические характеристики

        Параметр Значение
        Напряжение питания 6..30 В
        Потребляемый ток 7..10 мА
        Диапазон регулирования напряжения (не менее) 0,7..13 В
        Шаг регулирования, ±3% 0,05 В
        Диапазон рабочих температур 0..70° С
        Защита от переполюсовки нет
        Размеры модуля 30.5 х 13.5 х 16.5 мм
        Вес модуля 3 г

         Назначение кнопок

        Нажатие на кнопку "+" приводит к увеличению выходного напряжения на величину шага регулирования.

        Нажатие на кнопку "-" приводит к уменьшению выходного напряжения на величину шага регулирования.

        Удержание кнопки приводит к изменению напряжение с ускорением.

        При отсутствии нажатий на кнопки, в течение более 10 сек., установленное напряжение сохраняется в энергонезависимой памяти контроллера. При следующем включении выходное напряжение стабилизатора соответствует сохраненному значению.

        Нажатие двух кнопок одновременно - сброс установленного напряжения (устанавливается минимальное значение напряжения).

        Регулирование напряжения происходит в пределах диапазона регулирования, указанного в таблице технических характеристик.

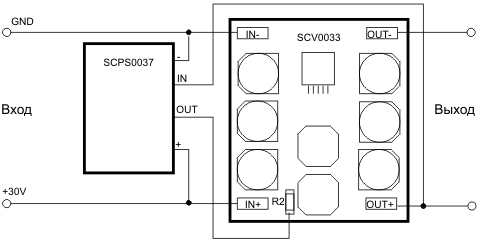

        Схема включения SCPS0037 + SCV0033

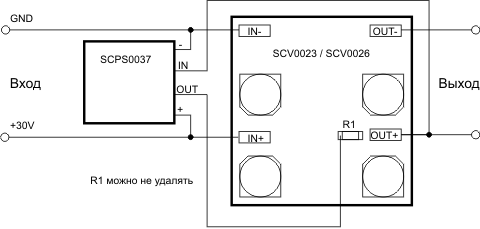

        Схема включения SCPS0037 + SCV0023/SCV0026

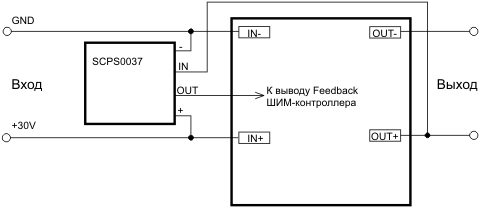

        Схема включения SCPS0037 + ШИМ-контроллер

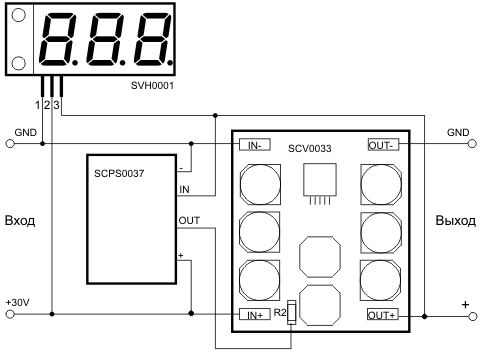

        Схема включения SCPS0037 + SCV0033-ADJ-5A + SVH0001 Схема включения стабилизатора напряжения SCV0033 с кнопочным контроллером SCPS0037 и вольтметром SVH0001

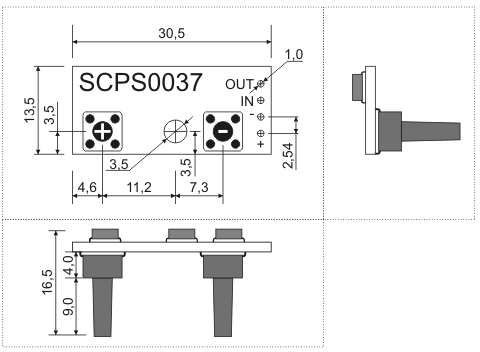

        Габаритный чертеж SCPS0037

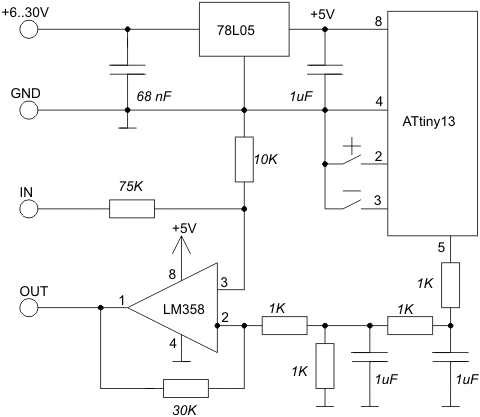

        Схема SCPS0037-13V-0.05

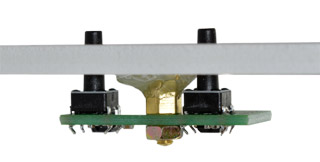

        Варианты монтажа

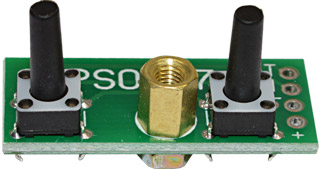

        Крепление модуля на 6мм стойку Крепление модуля к панели с помощью термоклея
      • Для производственных предприятий возможна поставка партий в технологической упаковке, т.н. OEM поставка. Удобный и выгодный вариант для производителей. В OEM партии модули поставляются упаковками.

      SCPS0037-13V-0.05 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 13 В, шаг 0.05 В SCPS0037-13V-0.05 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 13 В, шаг 0.05 В 0511 SCPS0037-13V-0.05 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 13 В, шаг 0.05 В SCPS0037-13V-0.05 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 13 В, шаг 0.05 В SCPS0037-13V-0.05 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 13 В, шаг 0.05 В
      RUB 292 RUB
      Описание модуля Контроллер импульсного стабилизатора предназначен для кнопочной регулировки выходного напряжения в импульсных стабилизаторах напряжения, таких как SCV0023, SCV0026, SCV0033 и аналогичных. Модуль позволяет регулировать выходное напряжение стабилизатора в указанном диапазоне с шагом регулирования при помощи кнопок. Преимущества в сравнении с резисторной схемой регулировки: Установка точного значения напряжения; Нет отклонений выходного напряжения, как у переменных резисторов при неподвижном ползунке в следствие их износа; Память выходного напряжения при отключении; Быстрый сброс. Технические характеристики Параметр Значение Напряжение питания 6..30 В Потребляемый ток 7..10 мА Диапазон регулирования напряжения (не менее) 0,7..13 В Шаг регулирования, ±3% 0,05 В Диапазон рабочих температур 0..70° С Защита от переполюсовки нет Размеры модуля 30.5 х 13.5 х 16.5 мм Вес модуля 3 г  Назначение кнопок Нажатие на кнопку "+" приводит к увеличению выходного напряжения на величину шага регулирования. Нажатие на кнопку "-" приводит к уменьшению выходного напряжения на величину шага регулирования. Удержание кнопки приводит к изменению напряжение с ускорением.  При отсутствии нажатий на кнопки, в течение более 10 сек., установленное напряжение сохраняется в энергонезависимой памяти контроллера. При следующем включении выходное напряжение стабилизатора соответствует сохраненному значению. Нажатие двух кнопок одновременно - сброс установленного напряжения (устанавливается минимальное значение напряжения).  Регулирование напряжения происходит в пределах диапазона регулирования, указанного в таблице технических характеристик. Схема включения SCPS0037 + SCV0033 Схема включения SCPS0037 + SCV0023/SCV0026 Схема включения SCPS0037 + ШИМ-контроллер Схема включения SCPS0037 + SCV0033-ADJ-5A + SVH0001 Габаритный чертеж SCPS0037 Схема SCPS0037-13V-0.05 Варианты монтажа Крепление модуля на 6мм стойку Крепление модуля к панели с помощью термоклея
      сергей 15 октября 2015 10:29
      Замена на энкодер и цена не выше чем в кнопочном варианте,  тогда можно будет и прикупить несколько штук
      Имя
      Александр 15 сентября 2015 10:52
      Это конечно полезная устройство, но:
      1 - Заменить уже установленный резистор на две кнопки - не всегда возможно и "хлопотно".
      2 - "Ловить" двумя кнопками нужный уровень - не всегда удобно.
      3 - А вот если вместо кнопок поставить поворотный энкодер - и замена не проблема и "ловить" гораздо удобнее.
      Жду версии с энкодером и буду заказывать.
      Имя
      ekits_sales 1 сентября 2015 08:19
      Замечание справедливое, исправим.
      Спасибо!
      Имя
      Игорь 1 сентября 2015 06:33
      В статье упоминаются модули SCV0023, SCV0026, SCV0033, почему в статье нет прямых ссылок на них? Это же намного удобнее, чем я буду сейчас искать по вашему сайту эти модули.
