SVAL0013PN-100V-I10A - цифровой вольтметр + амперметр постоянного тока
До 100В, до 10А, без подсветки, позитив.
Гарантия - 1 год
Гарантия производителя 1 год с момента приобретения
Калибровка показаний
Калибровка показаний по эталонным приборам гарантирует соответствие заявленным характеристикам
Гарантированное качество
Гарантированное качество и технические параметры
Немецкое оборудование
Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
Выходной контроль
Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
Визуальный контроль
Визуальный контроль гарантирует отсутствие внешних дефектов
Русская техподдержка
Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Встраиваемый цифровой вольтметр + амперметр постоянного тока.
Технические характеристики
Параметр Значение Напряжение питания (фильтрованное) +6..+35V Потребляемый ток 0,007А Диапазон измеряемых напряжений 0...+99.9V Диапазон измеряемых токов -9,99A..9,99А Дискретность измерения напряжения 0,1V Дискретность измерения тока 0,01А Погрешность измерения напряжения 1% Погрешность измерения тока 2% Дисплей / подсветка Позитив / без подсветки Температура эксплуатации модуля -20..+70°С
Описание
Устройство предназначено для замены стрелочных измерительных головок в лабораторных блоках питания. Может использоваться для контроля напряжения бортовой сети автомобиля и напряжения аккумулятора, а также для контроля напряжения и/или тока в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения.

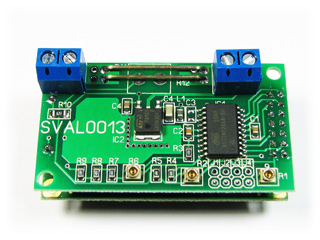

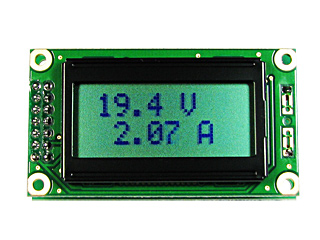

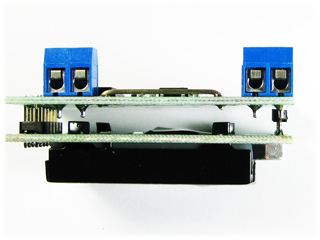

Прибор питается от источника питания напряжением от 6 до 35В. В верхней строке дисплея отображается измеренное значение напряжения. В нижней строке – протекающий ток. Возможно измерение тока в обоих полярностях, что позволяет использовать модуль в системах электропитания с использованием аккумуляторов и позволяет контролировать кроме напряжения зарядный и разрядный токи. Конструктивно прибор выполнен из двух плат: платы контроллера и платы LCD-дисплея. Плата LCD-дисплея установлена поверх платы контроллера.
Устройство имеет два клемника под отвертку, по два контакта каждый. Назначение выводов: 1 - питание (6..35В), 2 – общий, 4 – вход вольтметра, 3 – вход амперметра.
При превышении максимального напряжения на дисплее отображается ERR V
При превышении максимального тока на дисплее отображается ERR A
Для конструирования регулируемого лабораторного блока питания с цифровой индикацией выходного напряжения и потребляемого тока, рекомендуется использовать совместно с импульсным стабилизатором SCV0023-ADJ-3A.
При использовании в схемах где присутствует ВЧ составляющая, импульсные токи или сильные помехи, показания модуля могут быть неустойчивыми ("прыгать").
Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений.
Внимание! При подключении соблюдайте полярность!
Измеряемый ток не должен превышать значения 10А.Простая схема включения
Схема включения ампервольтметра с модулем SCV0023-ADJ-3A
Схема включения с питанием от отдельного источника и SCV0023-ADJ-3A
Габаритные размеры
Модуль SVAL0013PN-100V-I10A, установленный в корпус с лицевой панелью FS60x34B-38x16
Модуль SVAL0013PN-100V-I10A, установленный в корпус с лицевой панелью FS60x34WS-38x16
-
Диапазон измеряемого тока До 10 А Индикатор LCD, без подсветки, позитив Диапазон измеряемого напряжения До 100 В -
|
ekits_support
|
|
Не достаточно информации для ответа.
|
|
Айнур
|
|
Здравствуйте,интересует вот что:возможно ли подключить этот модуль к другим преобразователям напряжения в которых отдельно регулируются показания тока и напряжения?
|
|
Алентин
|
|
Изготовил из двух модулей (100 В х 10 А) блок питания на два канала. При включении с нагрузкой срабатывала защита (или что то там ещё). Поставил попавшийся под руку дроссель на кольце (около 10 витков провода 1 мм) до нагрузки, по каждому каналу и всё пришло в норму. Подобные есть в микроволновках. Может кому поможет. Дроссель ограничивает скорость нарастания тока, если кто не знает.
|
|
ekits_support
|
|
Если в ЗУ для заряда используется импульсный ток, то показания амперметра будут скакать. Это может быть неудобно для эксплуатации.
|
|
Евгений
|
|
Добрый день! Имеется в наличии импульсное ЗУ для автомобильных аккумуляторов ОРИОН 256PW со встроенным амперметром и регулятором тока зарядки. Подойдет ли данный блок для замены штатного амперметра? Я так понимаю, что амперметр ЗУ уже подключен в разрыв минусового провода, схема идентична подключению данного блока. Будет ли данный блок корректно отображать ток и напряжение при зарядке аккумулятора?
|
|
Александр
|
|
Подскажите пожалуйста какое точно сопротивление шунта в данном модуле?
|
|
ekits_support
|
|
На выходе ATX БП ток не импульсный, а постоянный - работать будет. Но модуль не нужно располагать близко к БП иначе могут скакать показания тока.
|
|
Владимир
|
|
здравствуйте!
будет работать данный модуль на блоке питания atx? ведь там импульсный ток. |
|
ekits_support
|
|
В модуле SVAL0013PN-100V-I10A использован манганин ф1мм.
|
|
Евгений
|
|
SVAL0013PN-100V-I10A какой стоит шунт Манганин Ф2мм, для шунта, 1метр или Манганин Ф1мм, для шунта, 1метр
|
