      -SCPS0037-25V-0.1 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 25 В, шаг 0.1 В

      SCPS0037-25V-0.1 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 25 В, шаг 0.1 В

      Хиты
      • SCPS0037-25V-0.1 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 25 В, шаг 0.1 В
      • SCPS0037-25V-0.1 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 25 В, шаг 0.1 В
      • SCPS0037-25V-0.1 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 25 В, шаг 0.1 В
      • SCPS0037-25V-0.1 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 25 В, шаг 0.1 В
      • SCPS0037-25V-0.1 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 25 В, шаг 0.1 В
      • SCPS0037-25V-0.1 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 25 В, шаг 0.1 В
      • SCPS0037-25V-0.1 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 25 В, шаг 0.1 В
      • SCPS0037-25V-0.1 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 25 В, шаг 0.1 В
      • SCPS0037-25V-0.1 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 25 В, шаг 0.1 В
      Артикул: 0512
      Поделиться
      Со склада (155)
      Товар в наличии на складе, резервируется при заказе
      Нужно больше?
      Возможна отгрузка в течение 1-2 рабочих дней
      278 руб.
      - +
      В корзинуВ корзине
      Условия оплаты и доставки
      Производственная поставка (OEM):
      Минимальное количество OEM-поставки: 500 ,
      Цена за 1 в OEM партии: 206 руб.
      Подробнее
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Видео
      • Отзывы
      • Задать вопрос
      • ОЕМ-поставки
      • Описание модуля

        Контроллер импульсного стабилизатора предназначен для кнопочной регулировки выходного напряжения в импульсных стабилизаторах напряжения, таких как SCV0023, SCV0026, SCV0033 и аналогичных. Модуль позволяет регулировать выходное напряжение стабилизатора в указанном диапазоне с шагом регулирования при помощи кнопок.

        Преимущества в сравнении с резисторной схемой регулировки:

        • Установка точного значения напряжения;
        • Нет отклонений выходного напряжения, как у переменных резисторов при неподвижном ползунке в следствие их износа;
        • Память выходного напряжения при отключении;
        • Быстрый сброс.

        Технические характеристики

        Параметр Значение
        Напряжение питания 6..30 В
        Потребляемый ток 7..10 мА
        Диапазон регулирования напряжения (не менее) 1,2..25 В
        Шаг регулирования, ±3% 0,1 В
        Диапазон рабочих температур 0..70° С
        Защита от переполюсовки нет
        Размеры модуля 30.5 х 13.5 х 16.5 мм
        Вес модуля 3 г

         Назначение кнопок

        Нажатие на кнопку "+" приводит к увеличению выходного напряжения на величину шага регулирования.

        Нажатие на кнопку "-" приводит к уменьшению выходного напряжения на величину шага регулирования.

        Удержание кнопки приводит к изменению напряжение с ускорением.

        При отсутствии нажатий на кнопки, в течение более 10 сек., установленное напряжение сохраняется в энергонезависимой памяти контроллера. При следующем включении выходное напряжение стабилизатора соответствует сохраненному значению.

        Нажатие двух кнопок одновременно - сброс установленного напряжения (устанавливается минимальное значение напряжения).

        Регулирование напряжения происходит в пределах диапазона регулирования, указанного в таблице технических характеристик.

        Схема включения SCPS0037 + SCV0033

        Схема включения SCPS0037 + SCV0023/SCV0026

        Схема включения SCPS0037 + ШИМ-контроллер

        Схема включения SCPS0037 + SCV0033-ADJ-5A + SVH0001 Схема включения стабилизатора напряжения SCV0033 с кнопочным контроллером SCPS0037 и вольтметром SVH0001

        Габаритный чертеж SCPS0037

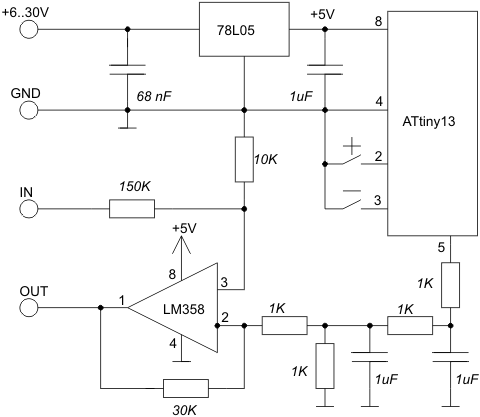

        Схема SCPS0037-25V-0.1

        Варианты монтажа

        Крепление модуля на 6мм стойку Крепление модуля к панели с помощью термоклея
