SVAL0013PW-100V-I10A - цифровой вольтметр + амперметр постоянного тока

RUB 996

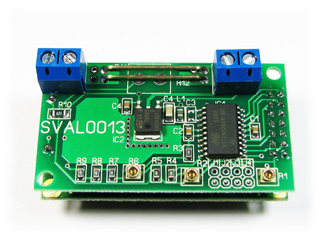

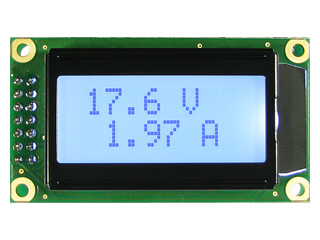

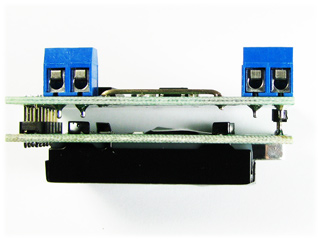

Технические характеристики Параметр Значение Напряжение питания (фильтрованное) +6..+35V Потребляемый ток 0,03А Диапазон измеряемых напряжений 0...+99.9V Диапазон измеряемых токов -9,99A..9,99А Дискретность измерения напряжения 0,1V Дискретность измерения тока 0,01А Погрешность измерения напряжения 1% Погрешность измерения тока 2% Дисплей / подсветка Позитив / белая Температура эксплуатации модуля -20..+70°С Описание Устройство предназначено для замены стрелочных измерительных головок в лабораторных блоках питания. Может использоваться для контроля напряжения бортовой сети автомобиля и напряжения аккумулятора, а также для контроля напряжения и/или тока в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения. Прибор питается от источника питания напряжением от 6 до 35В. В верхней строке дисплея отображается измеренное значение напряжения. В нижней строке – протекающий ток. Возможно измерение тока в обоих полярностях, что позволяет использовать модуль в системах электропитания с использованием аккумуляторов и позволяет контролировать кроме напряжения зарядный и разрядный токи. Конструктивно прибор выполнен из двух плат: платы контроллера и платы LCD-дисплея. Плата LCD-дисплея установлена поверх платы контроллера. Устройство имеет два клемника под отвертку, по два контакта каждый. Назначение выводов: 1 - питание (6..35В), 2 – общий, 4 – вход вольтметра, 3 – вход амперметра. При превышении максимального напряжения на дисплее отображается ERR V При превышении максимального тока на дисплее отображается ERR A Для конструирования регулируемого лабораторного блока питания с цифровой индикацией выходного напряжения и потребляемого тока, рекомендуется использовать совместно с импульсным стабилизатором SCV0023-ADJ-3A. При использовании в схемах где присутствует ВЧ составляющая, импульсные токи или сильные помехи, показания модуля могут быть неустойчивыми ("прыгать").   Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений. Внимание! При подключении соблюдайте полярность! Измеряемый ток не должен превышать значения 10А. Простая схема включения Схема включения ампервольтметра с модулем SCV0023-ADJ-3A Схема включения с питанием от отдельного источника и SCV0023-ADJ-3A Габаритные размеры Модуль SVAL0013PW-100V-I10A, установленный в корпус с лицевой панелью FS60x34B-38x16 Модуль SVAL0013PW-100V-I10A, установленный в корпус с лицевой панелью FS60x34WS-38x16
