SVAL0013NW-100V-I10A - цифровой вольтметр + амперметр постоянного тока
До 100В, до 10А, белая подсветка, негатив.
Гарантия - 1 год
Гарантия производителя 1 год с момента приобретения
Калибровка показаний
Калибровка показаний по эталонным приборам гарантирует соответствие заявленным характеристикам
Гарантированное качество
Гарантированное качество и технические параметры
Немецкое оборудование
Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
Выходной контроль
Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
Визуальный контроль
Визуальный контроль гарантирует отсутствие внешних дефектов
Русская техподдержка
Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-

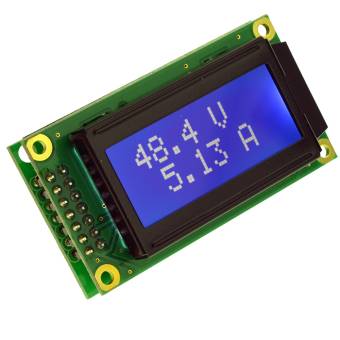

Встраиваемый цифровой вольтметр + амперметр постоянного тока.
Технические характеристики
Параметр Значение Напряжение питания (фильтрованное) +6..+35V Потребляемый ток 0,03А Диапазон измеряемых напряжений 0...+99.9V Диапазон измеряемых токов -9,99A..9,99А Дискретность измерения напряжения 0,1V Дискретность измерения тока 0,01А Погрешность измерения напряжения 1% Погрешность измерения тока 2% Дисплей / подсветка Негатив / белая Температура эксплуатации модуля -20..+70°С
Описание
Устройство предназначено для замены стрелочных измерительных головок в лабораторных блоках питания. Может использоваться для контроля напряжения бортовой сети автомобиля и напряжения аккумулятора, а также для контроля напряжения и/или тока в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения.

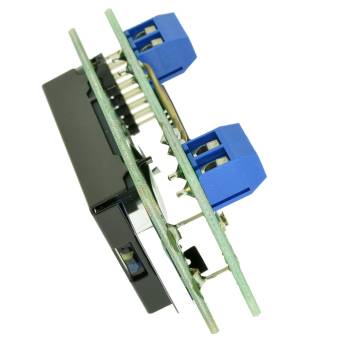

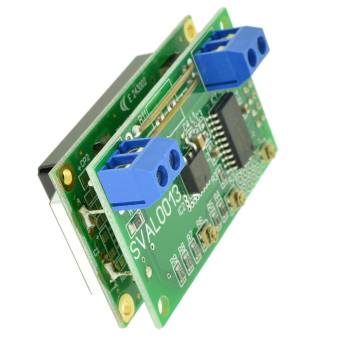

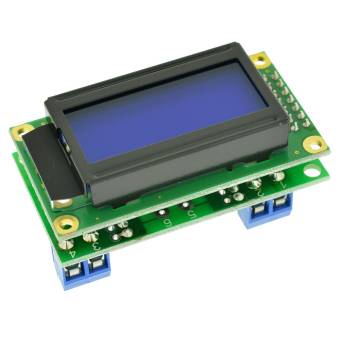

Прибор питается от источника питания напряжением от 6 до 35В. В верхней строке дисплея отображается измеренное значение напряжения. В нижней строке – протекающий ток. Возможно измерение тока в обоих полярностях, что позволяет использовать модуль в системах электропитания с использованием аккумуляторов и позволяет контролировать кроме напряжения зарядный и разрядный токи. Конструктивно прибор выполнен из двух плат: платы контроллера и платы LCD-дисплея. Плата LCD-дисплея установлена поверх платы контроллера.
Устройство имеет два клемника под отвертку, по два контакта каждый. Назначение выводов: 1 - питание (6..35В), 2 – общий, 4 – вход вольтметра, 3 – вход амперметра.
При превышении максимального напряжения на дисплее отображается ERR V
При превышении максимального тока на дисплее отображается ERR A
Для конструирования регулируемого лабораторного блока питания с цифровой индикацией выходного напряжения и потребляемого тока, рекомендуется использовать совместно с импульсным стабилизатором SCV0023-ADJ-3A
При использовании в схемах где присутствует ВЧ составляющая, импульсные токи или сильные помехи, показания модуля могут быть неустойчивыми ("прыгать").
Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений.
Внимание! При подключении соблюдайте полярность!
Измеряемый ток не должен превышать значения 10А.Простая схема включения
Схема включения ампервольтметра с модулем SCV0023-ADJ-3A
Схема включения с питанием от отдельного источника и SCV0023-ADJ-3A
Габаритные размеры
-
Диапазон измеряемого тока До 10 А Индикатор LCD, белая подсветка, негатив Диапазон измеряемого напряжения До 100 В -
|
Антон Владимирович
|
|
Хороший приборчик. Но располагать лучше подальше от источников э/м излучения или хорошо экранировать. У меня между прибором и трансформатором (50 Гц, 100 Вт) расстояние около сантиметра, и показания амперметра прыгают от 0 до 20 мА без нагрузки.
|
|
ekits_support
|
|
R2 и R6 = 10 Ком.
|
|
Денис
|
|
Подскажите номинал подстрочника r6 и r2
|
|
ekits_support
|
|
10Ком.
|
|
Алексей
|
|
Подскажите номинал подстроечника R1 на плате
|
|
ekits_support
|
|
Температура эксплуатации модуля -20 + 70С.
|
|
Александр Борисович
|
|
Добрый день. Сообщите, пожалуйста, диапазон рабочих температур данного модуля (конкретно интересует работа ЖК-индикатора при отрицательных температурах).
|
|
ekits_support
|
|
Отрицательные нет.
|
|
Павел
|
|
Может ли данное устройство измерять отрицательные напряжения?
|
|
Алексей
|
|
В принципе я понял уже шунт в самом устройстве, в ближайшее время надо закупить для замеров. Спасибо за ответ!
|
