      Главная-Каталог-
      Модули
      МодулиНаборыМатериалыРадиодеталиМикросхемыИндикацияУстановочныеИнструменты
      -
      Вольтметры
      АмпервольтметрыАмперметрыДисплеиЗащитаЗвукИсполнительные устройстваИсточники питанияКонтроллерыЛицевые панелиОтладочные платыПреобразователиПрограмматоры, адаптерыСветТермометрыТермостаты
      -SVH0001G, вольтметр 0..99,9В, зеленый индикатор

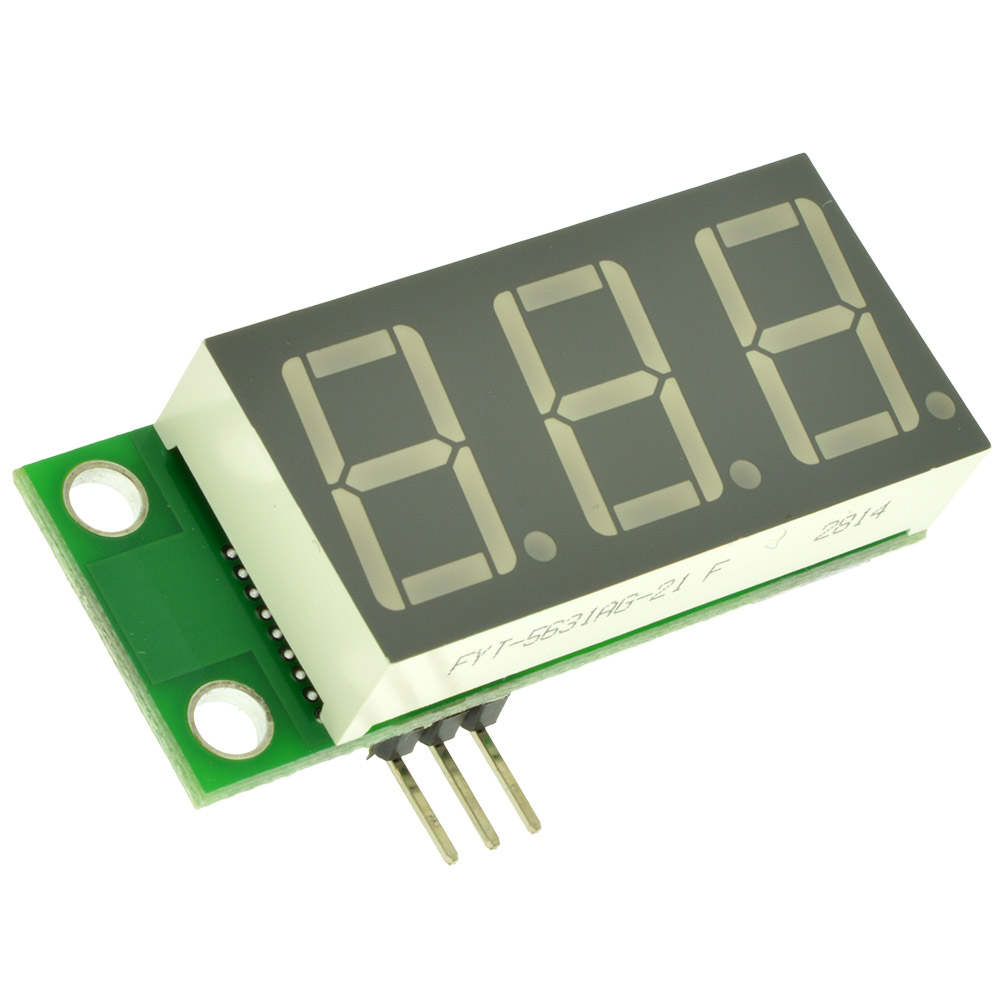

      SVH0001G, вольтметр 0..99,9В, зеленый индикатор

      • SVH0001G, вольтметр 0..99,9В, зеленый индикатор
      • SVH0001G, вольтметр 0..99,9В, зеленый индикатор
      • SVH0001G, вольтметр 0..99,9В, зеленый индикатор
      • SVH0001G, вольтметр 0..99,9В, зеленый индикатор
      • SVH0001G, вольтметр 0..99,9В, зеленый индикатор
      • SVH0001G, вольтметр 0..99,9В, зеленый индикатор
      • SVH0001G, вольтметр 0..99,9В, зеленый индикатор
      • SVH0001G, вольтметр 0..99,9В, зеленый индикатор
      • SVH0001G, вольтметр 0..99,9В, зеленый индикатор
      Артикул: 0121

      Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Зеленый индикатор.

      Подробнее
      Поделиться
      Со склада (151)
      Товар в наличии на складе, резервируется при заказе
      Нужно больше?
      Возможна отгрузка в течение 1-2 рабочих дней
      772 руб.
      - +
      В корзинуВ корзине
      Условия оплаты и доставки
      Производственная поставка (OEM):
      Минимальное количество OEM-поставки: 500 ,
      Цена за 1 в OEM партии: 553 руб.
      Подробнее
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Калибровка показаний Калибровка показаний по эталонным приборам гарантирует соответствие заявленным характеристикам
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Выходной контроль Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Характеристики
      • Видео
      • Отзывы
      • Задать вопрос
      • ОЕМ-поставки
      • Снимается с производства. Рекомендуется улучшенный аналог, вольтметр по более низкой цене SVH0043UG-100.

        Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Зеленый индикатор.

        Модуль может использоваться для: контроля напряжения в лабораторных блоках питания, контроля напряжения бортовой сети автомобиля и напряжения аккумулятора, а также для контроля напряжения в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения.

        Для контроля напряжения питания бортовой сети автомобиля, 2 и 3 контакты модуля необходимо подключить к плюсу + 12В (или +24В), 1-й контакт к массе автомобиля.

        Внимание! Переполюсовка питания выведет модуль из строя!

        При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля (это может быть полоска металла, 2х5см).

        Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений.

        Технические характеристики

        Параметр Значение
        Напряжение питания (фильтрованное) 6В…20 (с радиатором до 35В)
        Потребляемый ток 0,06A +/-10%
        Диапазон измеряемых напряжений 0…+99В
        Дискретность измерения 0,1В
        Погрешность измерения 2%
        Входное сопротивление >500 КОм
        Цвет свечения индикатора Зеленый
        Температура эксплуатации -40..+60°C
        Высота символов индикатора 14мм
        Размер модуля 45х19х14мм
        Вес модуля 11г

        SVH0001 codes

        Габаритный чертеж SVH0001G

        SVH0001G

        Включение модуля в сеть автомобиля
        Включение в сеть автомобиля

        Пример включения модуля SVH0001 с модулем регулируемого стабилизатора

        Подключение вольтметра с импульсным стабилизатором

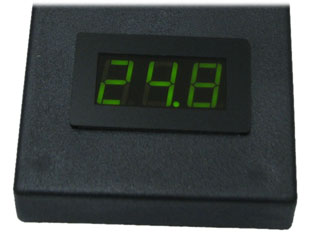

        Фотографии модуля в корпусе с лицевой панелью

        Встраиваемый модуль с лицевой панелью

        Ссылки по теме

        • Установка вольтметра SVH0001 в автомобиль Honda Torneo JDM style (запись в бортовом журнале автовладельца)
        • Фотографии применений модуля
      • Индикатор LED
        Цвет свечения индикатора Зеленый
        Диапазон измеряемого напряжения До 100 В
      • Для производственных предприятий возможна поставка партий в технологической упаковке, т.н. OEM поставка. Удобный и выгодный вариант для производителей. В OEM партии модули поставляются упаковками.

      SVH0001G, вольтметр 0..99,9В, зеленый индикатор SVH0001G, вольтметр 0..99,9В, зеленый индикатор 0121 SVH0001G, вольтметр 0..99,9В, зеленый индикатор SVH0001G, вольтметр 0..99,9В, зеленый индикатор SVH0001G, вольтметр 0..99,9В, зеленый индикатор
      RUB 772 RUB
      Индикатор
      LED
      Цвет свечения индикатора
      Зеленый
      Диапазон измеряемого напряжения
      До 100 В
      Снимается с производства. Рекомендуется улучшенный аналог, вольтметр по более низкой цене SVH0043UG-100. Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Зеленый индикатор. Модуль может использоваться для: контроля напряжения в лабораторных блоках питания, контроля напряжения бортовой сети автомобиля и напряжения аккумулятора, а также для контроля напряжения в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения. Для контроля напряжения питания бортовой сети автомобиля, 2 и 3 контакты модуля необходимо подключить к плюсу + 12В (или +24В), 1-й контакт к массе автомобиля. Внимание! Переполюсовка питания выведет модуль из строя! При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля (это может быть полоска металла, 2х5см). Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений. Технические характеристики Параметр Значение Напряжение питания (фильтрованное) 6В…20 (с радиатором до 35В) Потребляемый ток 0,06A +/-10% Диапазон измеряемых напряжений 0…+99В Дискретность измерения 0,1В Погрешность измерения 2% Входное сопротивление >500 КОм Цвет свечения индикатора Зеленый Температура эксплуатации -40..+60°C Высота символов индикатора 14мм Размер модуля 45х19х14мм Вес модуля 11г Габаритный чертеж SVH0001G Включение модуля в сеть автомобиля Пример включения модуля SVH0001 с модулем регулируемого стабилизатора Фотографии модуля в корпусе с лицевой панелью Ссылки по теме Установка вольтметра SVH0001 в автомобиль Honda Torneo JDM style (запись в бортовом журнале автовладельца) Фотографии применений модуля
      Страницы: 1 2 3 4 След.
      Анатолий Алексеевич 5 апреля 2017 23:10
      Что то уже 2 года никто не писАл?!
      У меня при подаче 42 Вольт 78М05 сгорела, я заменил и попробовал от аккумулятора 12 В, однако вольтметр не работает.
      Мог выйти из строя процессор? Остальные детали (три резистора и два конденсатора) проверил - в норме.
      Имя Цитировать
      ekits_support 6 апреля 2017 08:26
      Если 78М05 исправна и модуль не работает, то неисправен контроллер. По техническим вопросам пишите пожалуйста на ekits@mail.ru
      Имя Цитировать
      ekits_support 17 февраля 2015 08:14
      Если питать от 12В, то радиатор не требуется.
      Имя Цитировать
      Andrey 17 февраля 2015 00:47
      если на грузовом авто запитать его на 12В, а замер производить в 24В радиатор нужно ставить?
      Имя Цитировать
      ekits_support 28 ноября 2014 21:13
      При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля (это может быть полоска металла, 2х5см).
      Имя Цитировать
      Сашок 28 ноября 2014 10:33
      Хорошо, а если у меня 24 вольта, то мне необходимо поставить радиатор, подскажите, куда именно его установить, или целиком на весь прибор?
      Имя Цитировать
      ekits_support 27 ноября 2014 21:55
      Да, 2 и 3 вместе на плюс.
      Имя Цитировать
      Сашок 27 ноября 2014 15:15
      А если подключать напрямую на аккумулятор, то надо 2 и 3 провод вместе на плюс, правильно я понял?
      Имя Цитировать
      ekits_support 15 октября 2014 10:25
      Фактически на входе модуля сколько? тестером померьте. могут быть падение напряжения  в проводах, соединениях, окисление на соединениях.
      Имя Цитировать
      евгений 14 октября 2014 21:51
      Пользуюсь третий год вместо 14V показывает 11 перестали гореть две палочки. Печально.
      Имя Цитировать
      Страницы: 1 2 3 4 След.
