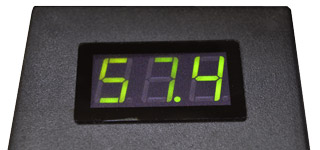

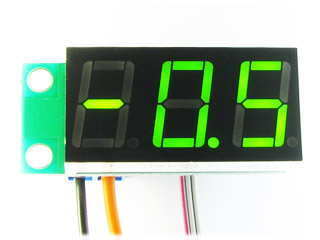

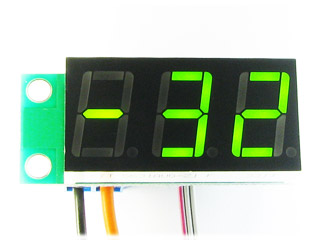

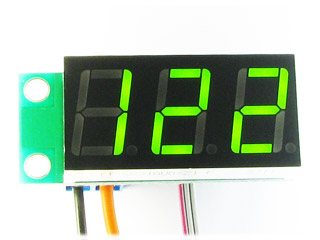

STH0014UG, встраиваемый цифровой термометр с выносным датчиком, ультра-яркий зеленый индикатор.

RUB 1399.4

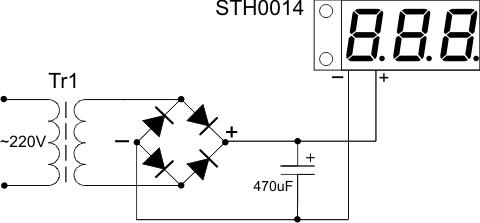

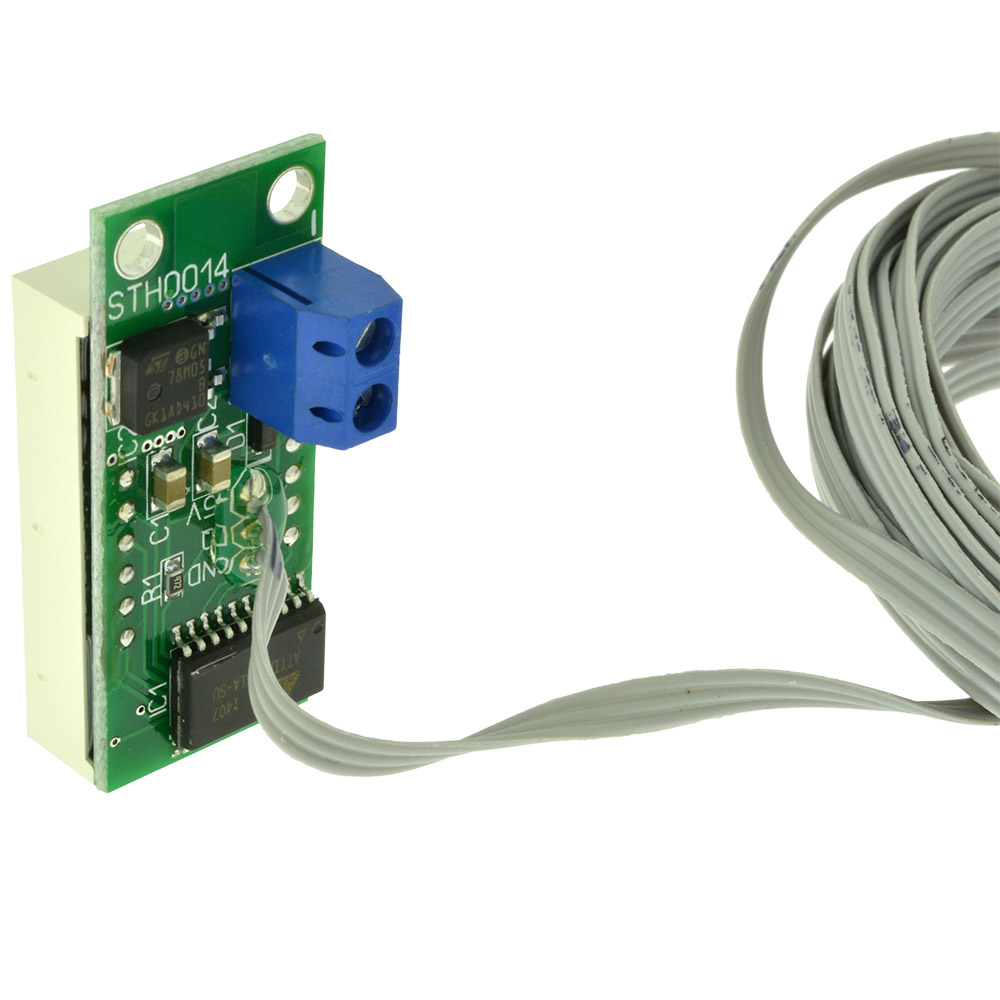

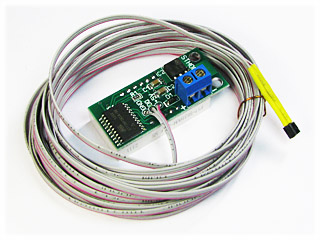

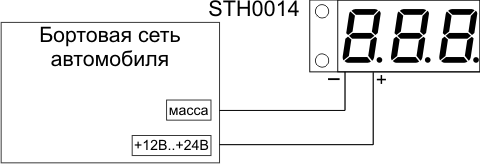

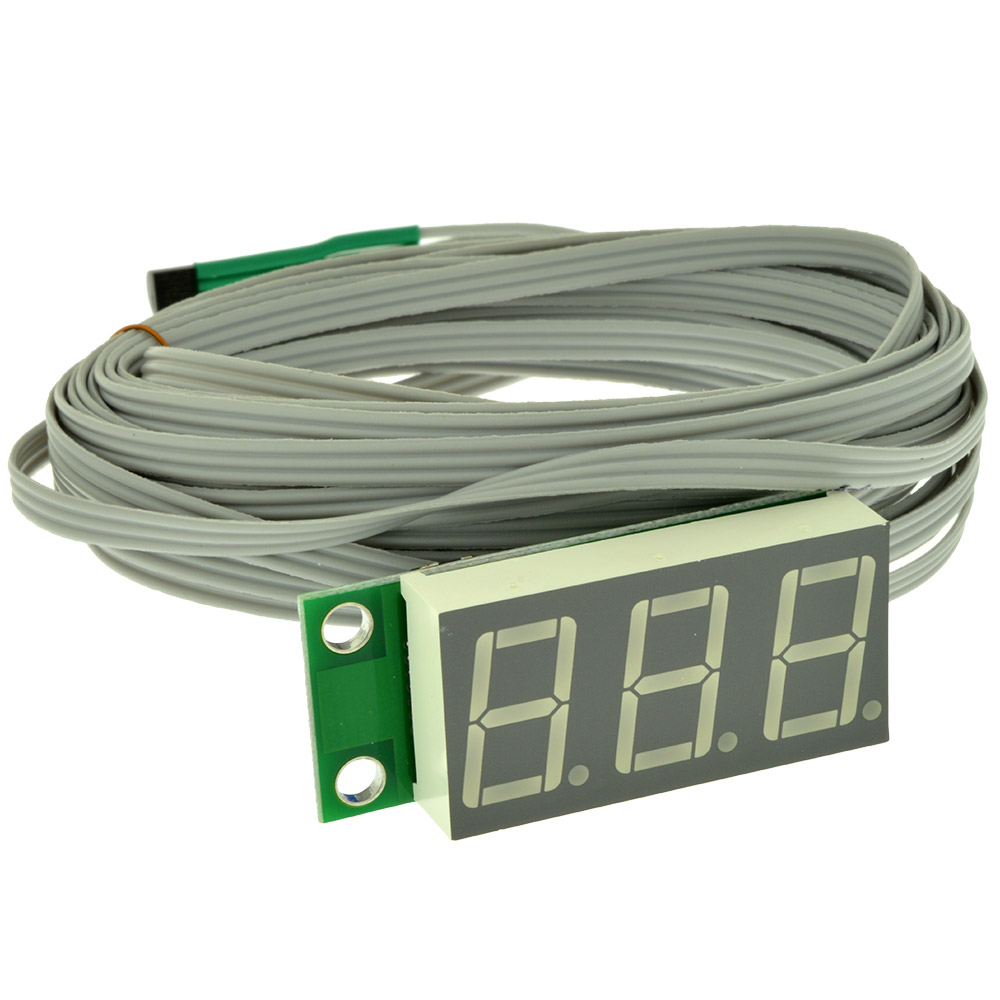

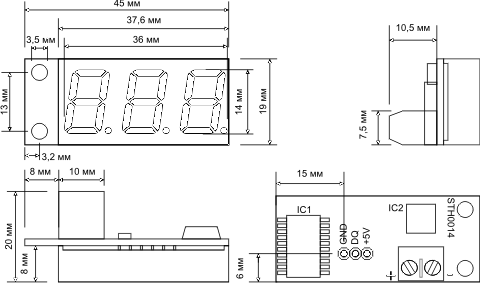

Описание Комплект поставки: модуль, подключенный термодатчик на кабеле, инструкция. Изделие предназначено для измерения температуры и состоит из модуля индикации и выносного датчика температуры DS18B20 на длинном кабеле припаянном к модулю. Для подключения питания на модуле установлен клеммник под отвертку. Для питания модуля необходим источник постоянного тока. Плюс питания подключается к контакту “+”, минус питания к контакту “-”. В модуле имеется защита от переполюсовки - при переполюсовке питания модуль не включится. Индикация температуры начинается через 2 секунды после включения термометра. Показания на индикаторе изменяются 1 раз в 2 сек. При питании модуля напряжением более 20В, рекомендуется установить радиатор площадью около 10 кв.см., прикрепив его к крепежным отверстиям модуля или наклеив герметиком на интегральный стабилизатор 78M05, так же радиатором будет являться металлическая часть конструкции, к которой закреплен модуль с использованием крепежных отверстий. Можно снизить входное напряжение до 12 В с помощью интегрального стабилизатора 7812. При отсутствии или неисправности датчика, на индикаторе отображается "---". Эксплуатация модуля или кабеля в непосредственной близости от источника сильных помех может привести к некорректной работе термометра. Если в месте установки датчика возможно попадание влаги, рекомендуется герметизировать датчик и 2-3см кабеля со стороны датчика, например автогерметиком. Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений. Внимание! Датчик термометра не предназначен для измерения температуры токопроводящих жидкостей, агрессивных, взрывоопасных и горючих сред. Технические характеристики Параметр Значение Диапазон измеряемых температур   -55°C..+125°C   Датчик выносной, DS18B20  Длина кабеля с датчиком 5м Напряжение питания (фильтрованное) +7В..+20В (с радиатором до +35В) Потребляемый ток 0,04..0,06А Дискретность измерения   в диапазоне -9,9°C..+99,9°C 0,1°C   в диапазоне -55°C..-10°C   1°C   в диапазоне +100°C..+125°C   1°C   Погрешность измерения     в диапазоне -10°C..+85°C, не более ±0,5°C     в диапазоне -55°C..125°C, не более   ±2°C     Температура эксплуатации индикатора   -40°C..+70°C   Температура эксплуатации датчика   -55°C..+125°C Температура эксплуатации кабеля датчика -20°C..+105°C Цвет свечения индикатора Ультра яркий зеленый Высота символов индикатора 14мм Габаритный чертеж модуля Простая схема подключения термометра Включение термометра в бортовую сеть автомобиля Фотографии модуля в корпусе с лицевой панелью У нас можно бесплатно скачать 3D модель (zip) в формате STL для печати корпуса термометра на 3D принтере. Рекомендуем к прочтению статью "3D модели корпусов для вольтметров, амперметров и термометров" с подробным описанием и фотографиями.
