      -SVH0043UG-100, вольтметр 0..99,9 В, ультра яркий зелёный индикатор

      SVH0043UG-100, вольтметр 0..99,9 В, ультра яркий зелёный индикатор

      Советуем

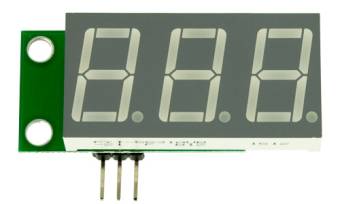

      • Вольтметр SVH0043 вид спереди

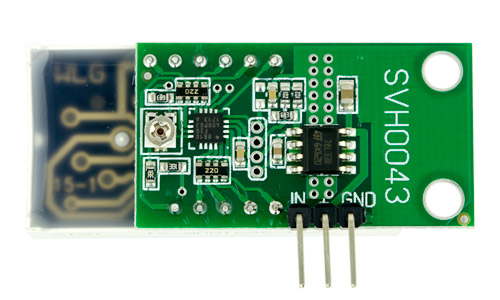

      • Вольтметр SVH0043 вид сзади

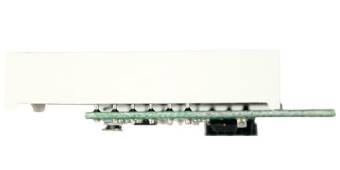

      • Вольтметр SVH0043 вид сверху

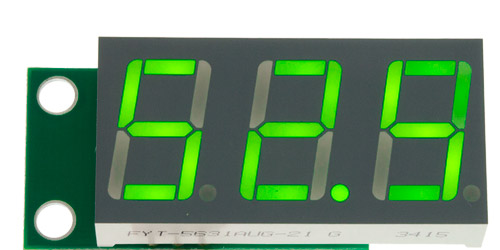

      • Вольтметр SVH0043UG-100 включен
      • Вольтметр SVH0043 вид спереди
      • Вольтметр SVH0043 вид сзади
      • Вольтметр SVH0043 вид сверху
      • Вольтметр SVH0043UG-100 включен
      • Вольтметр SVH0043 вид спереди
      • Вольтметр SVH0043 вид сзади
      • Вольтметр SVH0043 вид сверху
      • Вольтметр SVH0043UG-100 включен
      Артикул: 0575
      Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Ультра яркий зелёный индикатор.
      Подробнее
      Поделиться
      Со склада (73)
      Товар в наличии на складе, резервируется при заказе
      Нужно больше?
      Возможна отгрузка в течение 1-2 рабочих дней
      413 руб.
      - +
      В корзинуВ корзине
      Условия оплаты и доставки
      Производственная поставка (OEM):
      Минимальное количество OEM-поставки: 500 ,
      Цена за 1 в OEM партии: 285 руб.
      Подробнее
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Калибровка показаний Калибровка показаний по эталонным приборам гарантирует соответствие заявленным характеристикам
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Выходной контроль Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Характеристики
      • Отзывы
      • Задать вопрос
      • ОЕМ-поставки
      • Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Ультра яркий зелёный индикатор.

        Улучшенный аналог вольтметра SVH0001UG-100 (вольтметры SVH0043 рекомендуются взамен снимаемых с производства вольтметров SVH0001).

        Вольтметр может использоваться для контроля напряжения в лабораторных блоках питания, контроля напряжения бортовой сети автомобиля и напряжения аккумулятора, а также для контроля напряжения в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения.

        Для контроля напряжения питания бортовой сети автомобиля, контакты "IN" и "+" необходимо подключить к плюсу +12 В (или +24 В), "GND" контакт к массе автомобиля.

        Внимание! Переполюсовка питания выведет модуль из строя!

        Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений.

        Технические характеристики

        Параметр Значение
        Напряжение питания (фильтрованное) 4,6..30 В
        Потребляемый ток 25..35 мА
        Диапазон измеряемых напряжений 0..+99,9 В
        Дискретность измерения 0,1 В
        Погрешность измерения 2%
        Входное сопротивление >3 МОм
         Защита от переполюсовки Нет
         Диапазон рабочих температур -40..+60°C
        Цвет свечения индикатора Ультра яркий зелёный
        Высота символов индикатора 14 мм
        Размер модуля 45х19х12.5 мм
        Вес модуля 8 г


        Включение вольтметра SVH0043 в бортовую сеть автомобиля

        Включение вольтметра SVH0043 в бортовую сеть автомобиля

        Включение вольтметра SVH0043 с регулируемым стабилизатором напряжения

        Включение вольтметра SVH0043 с регулируемым стабилизатором напряжения

        У нас можно бесплатно скачать 3D модель (zip) в формате STL для печати корпуса вольтметра на 3D принтере. Рекомендуем к прочтению статью "3D модели корпусов для вольтметров, амперметров и термометров" с подробным описанием и фотографиями.

        Элементы корпуса с базой


        Документы

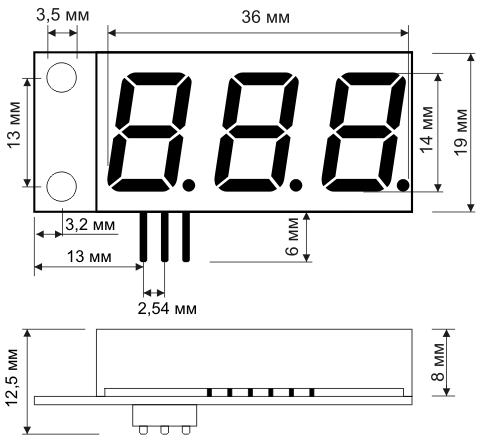

        Габаритные размеры вольтметра SVH0043 Размер: 18,8 кб
      • Индикатор LED
        Цвет свечения индикатора Ультра-яркий зеленый
        Диапазон измеряемого напряжения До 100 В
      • Для производственных предприятий возможна поставка партий в технологической упаковке, т.н. OEM поставка. Удобный и выгодный вариант для производителей. В OEM партии модули поставляются упаковками.
