      -SVL0002, Цифровой встраиваемый вольтметр постоянного тока с LCD-дисплеем

      SVL0002, Цифровой встраиваемый вольтметр постоянного тока с LCD-дисплеем

      • SVL0002, Цифровой встраиваемый вольтметр постоянного тока с LCD-дисплеем
      • SVL0002, Цифровой встраиваемый вольтметр постоянного тока с LCD-дисплеем
      Артикул: 0124
      Поделиться
      Со склада (27)
      Товар в наличии на складе, резервируется при заказе
      Нужно больше?
      Возможна отгрузка в течение 1-2 рабочих дней
      1 075 руб.
      - +
      В корзинуВ корзине
      Условия оплаты и доставки
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Калибровка показаний Калибровка показаний по эталонным приборам гарантирует соответствие заявленным характеристикам
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Выходной контроль Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Характеристики
      • Видео
      • Отзывы
      • Задать вопрос
      • Модуль может использоваться для: контроля напряжения в лабораторных блоках питания, контроля напряжения бортовой сети автомобиля/скутера/катера и.т.д и напряжения аккумулятора, а также для контроля напряжения в различных устройствах/приборах/системах. Допускается питание устройства от измеряемого напряжения.

        Модуль имеет большой высококонтрастный LCD-дисплей. Удобен для эксплуатации при ярком свете, где вольтметр со светодиодным индикатором не может быть использован по причине яркой внешней засветки. Низкое потребление тока позволяет использовать прибор для постоянного и круглосуточного контроля напряжений аккумуляторов и батарей.

        Для контроля напряжения питания бортовой сети автомобиля, 2 и 3 контакты модуля необходимо подключить к плюсу + 12В (или +24В), 1-й контакт к массе автомобиля.

        Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений.

        Перед установкой модуля следует удалить защитную пленку с лицевой стороны дисплея.

        Технические характеристики

        Параметр Значение
        Напряжение питания (фильтрованное) +6..+30 В
        Потребляемый ток 3 мA +/-10%
        Диапазон измеряемых напряжений 0…+99.9 В
        Дискретность измерения 0,1В
        Погрешность измерения 2%
        Входное сопротивление >2,7 МОм
        Цвет подсветки нет
        Высота символов индикатора 17 мм
        Размер модуля 63х33х8 мм
        Вес модуля 14 г

        Внимание! Переполюсовка питания выведет модуль из строя!

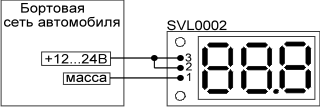

        Включение модуля в сеть автомобиля

        Включение в сеть автомобиля

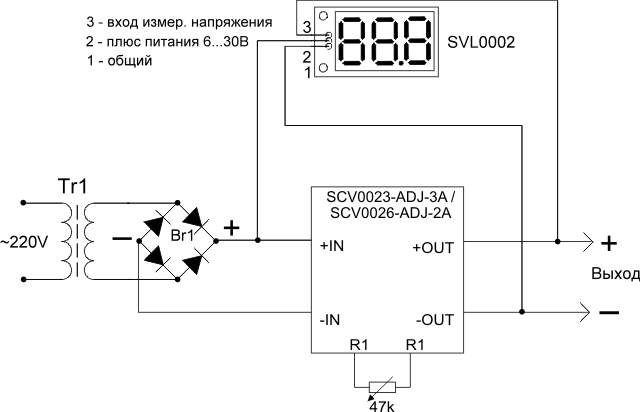

        Включение модуля SVL0002 с модулем регулируемого стабилизатора SCV0023-ADJ-3A или SCV0026-ADJ-2A

        Подключение вольтметра с регулируемым стабилизатором

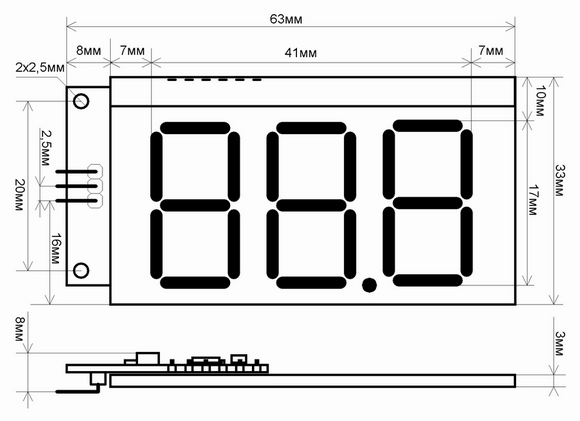

        Габаритный чертеж модуля SVL0002

        SVL0002
      • Индикатор LCD
        Диапазон измеряемого напряжения До 100 В
      SVL0002, Цифровой встраиваемый вольтметр постоянного тока с LCD-дисплеем SVL0002, Цифровой встраиваемый вольтметр постоянного тока с LCD-дисплеем 0124 SVL0002, Цифровой встраиваемый вольтметр постоянного тока с LCD-дисплеем
      RUB 1075
      Индикатор
      LCD
      Диапазон измеряемого напряжения
      До 100 В
      Модуль может использоваться для: контроля напряжения в лабораторных блоках питания, контроля напряжения бортовой сети автомобиля/скутера/катера и.т.д и напряжения аккумулятора, а также для контроля напряжения в различных устройствах/приборах/системах. Допускается питание устройства от измеряемого напряжения. Модуль имеет большой высококонтрастный LCD-дисплей. Удобен для эксплуатации при ярком свете, где вольтметр со светодиодным индикатором не может быть использован по причине яркой внешней засветки. Низкое потребление тока позволяет использовать прибор для постоянного и круглосуточного контроля напряжений аккумуляторов и батарей. Для контроля напряжения питания бортовой сети автомобиля, 2 и 3 контакты модуля необходимо подключить к плюсу + 12В (или +24В), 1-й контакт к массе автомобиля. Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений. Перед установкой модуля следует удалить защитную пленку с лицевой стороны дисплея. Технические характеристики Параметр Значение Напряжение питания (фильтрованное) +6..+30 В Потребляемый ток 3 мA +/-10% Диапазон измеряемых напряжений 0…+99.9 В Дискретность измерения 0,1В Погрешность измерения 2% Входное сопротивление >2,7 МОм Цвет подсветки нет Высота символов индикатора 17 мм Размер модуля 63х33х8 мм Вес модуля 14 г Внимание! Переполюсовка питания выведет модуль из строя! Включение модуля в сеть автомобиля Включение модуля SVL0002 с модулем регулируемого стабилизатора SCV0023-ADJ-3A или SCV0026-ADJ-2A Габаритный чертеж модуля SVL0002
      Страницы: 1 2 3 След.
      Денис Павлович 22 декабря 2017 12:54
      У меня подобный вольтметр после 4 лет тоже стал сам иногда отключаться.
      Видно такой срок службы жидкокристалического. Буду устанавливать светодиодный.
      Имя Цитировать
      олег 2 ноября 2014 10:53
      купил 4 года назад, установил в автомобиль, вольтметр отличный, но сейчас начал глючить, показывает не правильно, цифры перемигиваются, сам отключается и включается когда захочет
      Имя Цитировать
      ник. бычков 15 мая 2014 11:04
      добрый день.
      приобрели ваши вольтметр и амперметр (с шунтами) для измерительного прибора. амперметр оч. нравится, т.к. устанавливаем любой диапазон. Что плохо: разные питания 12В и 3В, и, главное, кроме 100 В надо диапазоны вольметров 5 (10) В и 20 (30) В. Что делать?
      С уважением, Николай Бычков
      Имя Цитировать
      Евгений 28 июня 2013 19:16
      Очень хороший прибор, но хотелось бы предусмотреть возможность коррекции калибровки для повышения точности показаний. Разумеется с повышением цены прибора в разумных пределах.
      Имя Цитировать
      Shura 26 апреля 2011 11:21
      Диапазон измеряемого напряжения чем задаётся? Можно изменить самостоятельно? Чертёж с габаритами где-то можно скачать?
      Имя Цитировать
      Altero 10 апреля 2011 10:08
      Подскажите пожалуйста границы температурного режима работы ЖКИ. Будет ли он работать в автомобиле в зимнее время?
      Присоединяюсь к пожеланиям предшественников. Очень бы не помешала отключаемая подсветка. И если возможен второй режим - цифровой термометр от штатного автомобильного датчика температуры двигателя - было бы вообще замечательно!
      Имя Цитировать
      Виталий 24 февраля 2011 15:31
      я читал на форуме   ребята жалуются что не с чего делать корпуса   доставайте старые компы и ваши проблемы будут решены  только режьте ножевкой по металу а не ножницами и будет красиво обращайтесь всегда дам совет     vitos_49@mail.ru
      Имя Цитировать
      Виталий 24 февраля 2011 15:13
      переполюсовал ек 2501 сгорел 7805   заменил  работает желаю удачи всем
      Имя Цитировать
      Владимир 10 января 2011 19:37
      Лучше бы прошивку дали на вольтметры :) для подстраховки,раз защиту от переполюсовки не сделали.
      Имя Цитировать
      Анатолий 9 января 2011 12:52
      Здравствуйте, сгорел вольтметр SVL0002 из-за неправильного подключения.Дисплей вроде цел.
      Можно у вас заказать новый прошитый ATMEL? Мне такой дисплей очень нравится.
