      -STH0014UR, встраиваемый цифровой термометр с выносным датчиком, ультра-яркий красный индикатор.

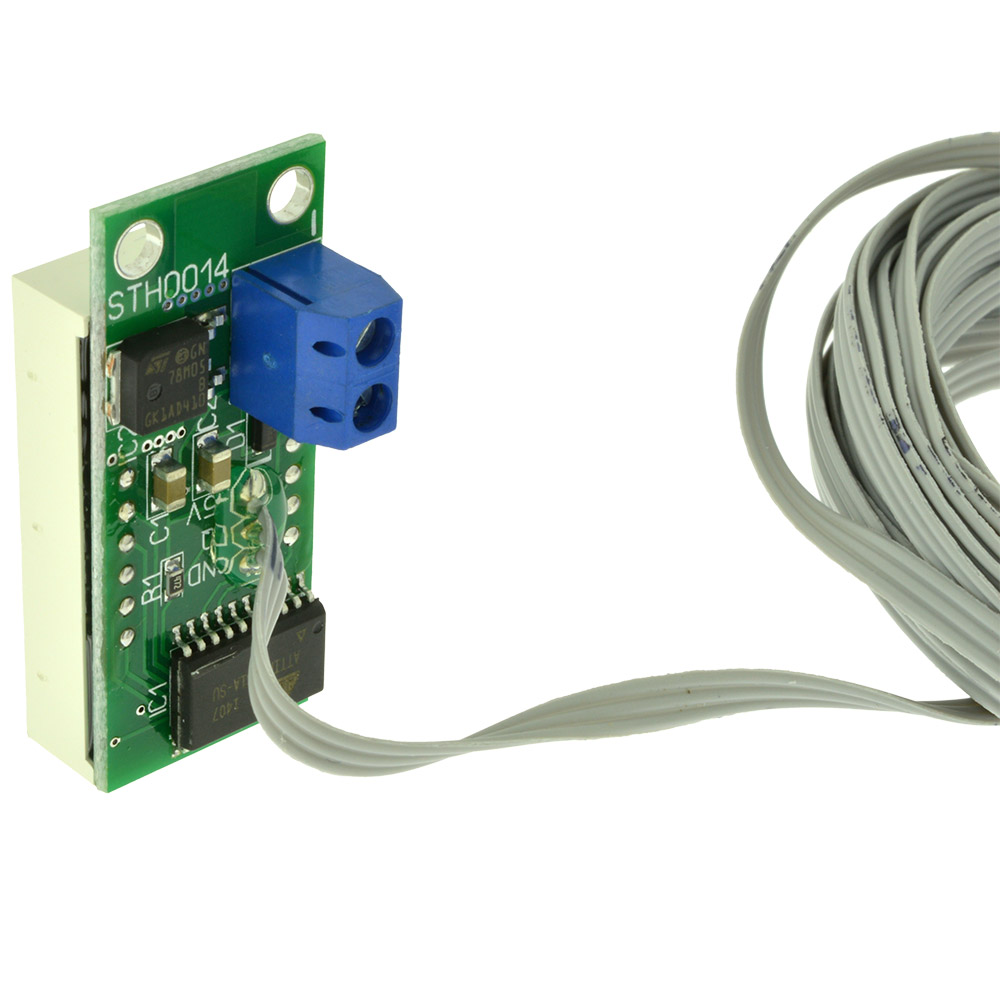

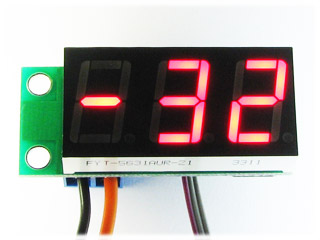

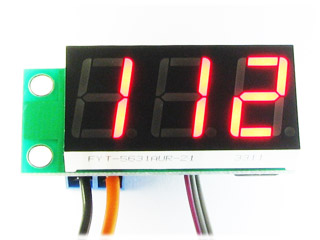

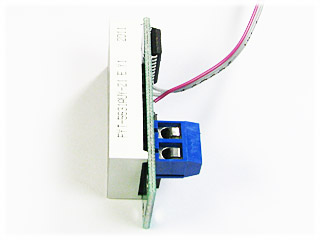

      STH0014UR, встраиваемый цифровой термометр с выносным датчиком, ультра-яркий красный индикатор.

      Хиты
      • STH0014UR, встраиваемый цифровой термометр  с выносным датчиком, ультра-яркий красный индикатор.
      • STH0014UR, встраиваемый цифровой термометр  с выносным датчиком, ультра-яркий красный индикатор.
      • STH0014UR, встраиваемый цифровой термометр  с выносным датчиком, ультра-яркий красный индикатор.
      • STH0014UR, встраиваемый цифровой термометр  с выносным датчиком, ультра-яркий красный индикатор.
      • STH0014UR, встраиваемый цифровой термометр  с выносным датчиком, ультра-яркий красный индикатор.
      • STH0014UR, встраиваемый цифровой термометр  с выносным датчиком, ультра-яркий красный индикатор.
      • STH0014UR, встраиваемый цифровой термометр  с выносным датчиком, ультра-яркий красный индикатор.
      • STH0014UR, встраиваемый цифровой термометр  с выносным датчиком, ультра-яркий красный индикатор.
      • STH0014UR, встраиваемый цифровой термометр  с выносным датчиком, ультра-яркий красный индикатор.
      • STH0014UR, встраиваемый цифровой термометр  с выносным датчиком, ультра-яркий красный индикатор.
      • STH0014UR, встраиваемый цифровой термометр  с выносным датчиком, ультра-яркий красный индикатор.
      • STH0014UR, встраиваемый цифровой термометр  с выносным датчиком, ультра-яркий красный индикатор.
      • STH0014UR, встраиваемый цифровой термометр  с выносным датчиком, ультра-яркий красный индикатор.
      • STH0014UR, встраиваемый цифровой термометр  с выносным датчиком, ультра-яркий красный индикатор.
      • STH0014UR, встраиваемый цифровой термометр  с выносным датчиком, ультра-яркий красный индикатор.
      • STH0014UR, встраиваемый цифровой термометр  с выносным датчиком, ультра-яркий красный индикатор.
      • STH0014UR, встраиваемый цифровой термометр  с выносным датчиком, ультра-яркий красный индикатор.
      • STH0014UR, встраиваемый цифровой термометр  с выносным датчиком, ультра-яркий красный индикатор.
      Артикул: 0374

      Термометр. Диапазон: -55°C..+125°C

      Подробнее
      Поделиться
      Со склада (101)
      Товар в наличии на складе, резервируется при заказе
      Нужно больше?
      Возможна отгрузка в течение 1-2 рабочих дней
      1 189 руб.
      - +
      В корзинуВ корзине
      Условия оплаты и доставки
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Высокоточный датчик Точность измерений обеспечивается высокоточным датчиком maxim integrated
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Выходной контроль Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Характеристики
      • Видео
      • Отзывы
      • Задать вопрос
      • Описание

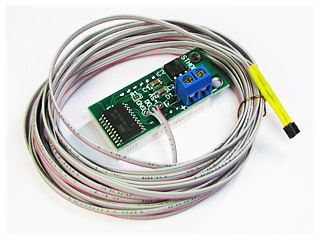

        Комплект поставки: модуль, подключенный термодатчик на кабеле, инструкция.

        Изделие предназначено для измерения температуры и состоит из модуля индикации и выносного датчика температуры DS18B20 на длинном кабеле припаянном к модулю. Для подключения питания на модуле установлен клеммник под отвертку.

        Для питания модуля необходим источник постоянного тока. Плюс питания подключается к контакту “+”, минус питания к контакту “-”. В модуле имеется защита от переполюсовки - при переполюсовке питания модуль не включится. Индикация температуры начинается через 2 секунды после включения термометра. Показания на индикаторе изменяются 1 раз в 2 сек. При питании модуля напряжением более 20В, рекомендуется установить радиатор площадью около 10 кв.см., прикрепив его к крепежным отверстиям модуля или наклеив герметиком на интегральный стабилизатор 78M05, так же радиатором будет являться металлическая часть конструкции, к которой закреплен модуль с использованием крепежных отверстий. Можно снизить входное напряжение до 12 В с помощью интегрального стабилизатора 7812.

        При отсутствии или неисправности датчика, на индикаторе отображается "---".

        Эксплуатация модуля или кабеля в непосредственной близости от источника сильных помех может привести к некорректной работе термометра.

        Если в месте установки датчика возможно попадание влаги, рекомендуется герметизировать датчик и 2-3см кабеля со стороны датчика, например автогерметиком.

        Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений.

        Внимание! Датчик термометра не предназначен для измерения температуры токопроводящих жидкостей, агрессивных, взрывоопасных и горючих сред.

        Технические характеристики

        Параметр Значение
        Диапазон измеряемых температур   -55°C..+125°C
        Датчик выносной, DS18B20
        Длина кабеля с датчиком 5м
        Напряжение питания (фильтрованное) +7В..+20В (с радиатором до +35В)
        Потребляемый ток 0,04..0,06А
        Дискретность измерения
        в диапазоне -9,9°C..+99,9°C 0,1°C
        в диапазоне -55°C..-10°C   1°C
        в диапазоне +100°C..+125°C   1°C
        Погрешность измерения
          в диапазоне -10°C..+85°C, не более ±0,5°C
          в диапазоне -55°C..125°C, не более   ±2°C
        Температура эксплуатации индикатора   -40°C..+70°C
        Температура эксплуатации датчика   -55°C..+125°C
        Температура эксплуатации кабеля датчика -20°C..+105°C
        Цвет свечения индикатора Ультра яркий красный
        Высота символов индикатора 14мм

        Габаритный чертеж модуля

        Габаритный чертеж цифрового термометра STH0014

        Простая схема подключения термометра

        Просатя схема подключения термометра STH0014

        Включение термометра в бортовую сеть автомобиля

        Включение термометра в бортовую сеть автомобиля

        Фотографии модуля в корпусе с лицевой панелью

        Встраиваемый модуль с лицевой панелью

        У нас можно бесплатно скачать 3D модель (zip) в формате STL для печати корпуса термометра на 3D принтере. Рекомендуем к прочтению статью "3D модели корпусов для вольтметров, амперметров и термометров" с подробным описанием и фотографиями.

        Элементы корпуса с базой


      • Цвет свечения индикатора Ультра-яркий красный
        Дисплей LED
        Количество датчиков 1
      STH0014UR, встраиваемый цифровой термометр с выносным датчиком, ультра-яркий красный индикатор. STH0014UR, встраиваемый цифровой термометр с выносным датчиком, ультра-яркий красный индикатор. 0374 STH0014UR, встраиваемый цифровой термометр  с выносным датчиком, ультра-яркий красный индикатор. STH0014UR, встраиваемый цифровой термометр  с выносным датчиком, ультра-яркий красный индикатор. STH0014UR, встраиваемый цифровой термометр  с выносным датчиком, ультра-яркий красный индикатор. STH0014UR, встраиваемый цифровой термометр  с выносным датчиком, ультра-яркий красный индикатор. STH0014UR, встраиваемый цифровой термометр  с выносным датчиком, ультра-яркий красный индикатор. STH0014UR, встраиваемый цифровой термометр  с выносным датчиком, ультра-яркий красный индикатор.
      RUB 1189
      Цвет свечения индикатора
      Ультра-яркий красный
      Дисплей
      LED
      Количество датчиков
      1
      Описание Комплект поставки: модуль, подключенный термодатчик на кабеле, инструкция. Изделие предназначено для измерения температуры и состоит из модуля индикации и выносного датчика температуры DS18B20 на длинном кабеле припаянном к модулю. Для подключения питания на модуле установлен клеммник под отвертку. Для питания модуля необходим источник постоянного тока. Плюс питания подключается к контакту “+”, минус питания к контакту “-”. В модуле имеется защита от переполюсовки - при переполюсовке питания модуль не включится. Индикация температуры начинается через 2 секунды после включения термометра. Показания на индикаторе изменяются 1 раз в 2 сек. При питании модуля напряжением более 20В, рекомендуется установить радиатор площадью около 10 кв.см., прикрепив его к крепежным отверстиям модуля или наклеив герметиком на интегральный стабилизатор 78M05, так же радиатором будет являться металлическая часть конструкции, к которой закреплен модуль с использованием крепежных отверстий. Можно снизить входное напряжение до 12 В с помощью интегрального стабилизатора 7812. При отсутствии или неисправности датчика, на индикаторе отображается "---". Эксплуатация модуля или кабеля в непосредственной близости от источника сильных помех может привести к некорректной работе термометра. Если в месте установки датчика возможно попадание влаги, рекомендуется герметизировать датчик и 2-3см кабеля со стороны датчика, например автогерметиком. Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений. Внимание! Датчик термометра не предназначен для измерения температуры токопроводящих жидкостей, агрессивных, взрывоопасных и горючих сред. Технические характеристики Параметр Значение Диапазон измеряемых температур   -55°C..+125°C   Датчик выносной, DS18B20  Длина кабеля с датчиком 5м Напряжение питания (фильтрованное) +7В..+20В (с радиатором до +35В) Потребляемый ток 0,04..0,06А Дискретность измерения   в диапазоне -9,9°C..+99,9°C 0,1°C   в диапазоне -55°C..-10°C   1°C   в диапазоне +100°C..+125°C   1°C   Погрешность измерения     в диапазоне -10°C..+85°C, не более ±0,5°C     в диапазоне -55°C..125°C, не более   ±2°C   Температура эксплуатации индикатора   -40°C..+70°C   Температура эксплуатации датчика   -55°C..+125°C Температура эксплуатации кабеля датчика -20°C..+105°C Цвет свечения индикатора Ультра яркий красный Высота символов индикатора 14мм Габаритный чертеж модуля Простая схема подключения термометра Включение термометра в бортовую сеть автомобиля Фотографии модуля в корпусе с лицевой панелью У нас можно бесплатно скачать 3D модель (zip) в формате STL для печати корпуса термометра на 3D принтере. Рекомендуем к прочтению статью "3D модели корпусов для вольтметров, амперметров и термометров" с подробным описанием и фотографиями.
      Страницы: 1 2 3 След.
      Александр 15 сентября 2022 13:57
      Использую данныое устройство в бане. Очень доволен.
      Имя
      Евгений Федорович 19 августа 2019 11:23
      Цитата
      Александр Соболев пишет:
      Цитата
      Евгений Федорович Иванов написал:
      Градусник проработал года 3, показывал темпер в погребе, потом стал показывать что хочет сам, не знаю почему . может из за влажности накрылся. Но прямого контакта с водой не было. Вот ща второй заказываю.
      Достаточно заменить датчик DS18B20 https :/ /ekits.ru/catalog/diy/datchiki/temperatury_/ds18b20_to92_tsifrovoy_­ ­termometr/, целиком термометр менять не нужно.
      Спасибо за совет, но я уже написал после заказа. ппц мне второй градусник встал в 900р., а так бы один датчик за 100 р. купил ну и + доставка все меньше было бы. Ладно, как лягет второй так сразу 2 датчика выпишу и обвешаюсь градусниками как ёлка гирляндами. Весело конечно.
      Имя
      Александр 12 августа 2019 10:04
      Цитата
      Евгений Федорович Иванов написал:
      Градусник проработал года 3, показывал темпер в погребе, потом стал показывать что хочет сам, не знаю почему . может из за влажности накрылся. Но прямого контакта с водой не было. Вот ща второй заказываю.
      Достаточно заменить датчик DS18B20 https://ekits.ru/catalog/diy/datchiki/temperatury_/ds18b20_to92_tsifrovoy_­termometr/, целиком термометр менять не нужно.
      Имя
      Евгений Федорович 7 августа 2019 06:36
      Градусник проработал года 3, показывал темпер в погребе, потом стал показывать что хочет сам, не знаю почему . может из за влажности накрылся. Но прямого контакта с водой не было. Вот ща второй заказываю.
      Имя
      ekits_support 7 марта 2017 09:00
      Похоже на повреждение кабеля датчика.
      Имя
      Дмитрий 1 декабря 2016 14:21
      В развитие темы моего предыдущего комментария: Все дело оказалось в создании сильных помех высоковольтными проводами "нулевого сопротивления". После замены на стандартные проблема ушла.
      Имя
      ekits_support 27 июля 2016 09:01
      Свяжитесь пожалуйста с техподдержкой ekits@mail.ru
      Имя
      Дмитрий 26 июля 2016 13:36
      Поставил в автомобиль ВАЗ-21213. Сам датчик вставил в корпус штатного датчика температуры, залив термопастой и запечатав "холодной сваркой". Питание: "-" - с кузовной массы, "+" - с отдельного реле. От возможных ЭМ помех провод датчика в подкапотном пространстве экранировал обмоткой из нескольких слоев фольги с замыканием ее на "массу". При включении зажигания все работает, температура отображается корректно. При запуске двигателя - прочерки. После глушения двигателя, при последующих включениях зажигания - индикация появляется только через 2-4 минуты. Скачков напряжения нет, стоит цифровой вольтметр. Подскажите, какие могут быть причины?
      Имя
      ekits_support 14 августа 2015 15:57
      Работа модулей STH0014 от компьютерного БП не тестировалась. БП бывают разные, некоторые из них имеют на вторичке половину сетевого напряжения если ИП не заземлен. Что приводит к помехам на длинном кабеле датчика.
      Однако, точный результат можно получить только опробовав на конкретном экземпляре.
      Имя
      Александр 13 августа 2015 21:31
      Будет ли такой термометр стабильно и беспроблемно работать от 12-ти вольтовой линии компьютерного блока питания?
      Имя
