3D модели корпусов для вольтметров, амперметров и термометров
Мы разработали корпуса для вольтметров, амперметров и термометров для печати на 3D принтере .
Предлагаем Вашему вниманию корпуса для вольтметров SVH0001 и SVH0043, амперметров SAH0012 и термометров STH0014 для печати на 3D принтере.
Корпус состоит из двух частей. На переднюю часть корпуса подразумевается установка лицевой панели FS57x26B-49x18M.
Модуль вставляется в прямоугольную выемку под размер индикатора достаточно плотно для фиксации. Дополнительно можно зафиксировать саморезами к стойкам на корпусе или термоклеем.
Корпус можно использовать для одного модуля.

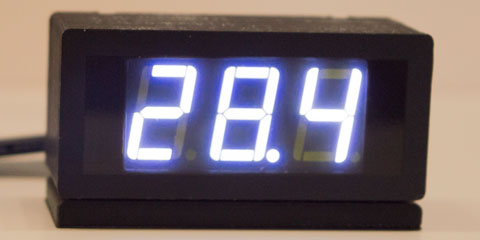

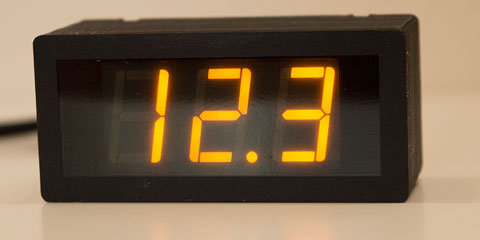

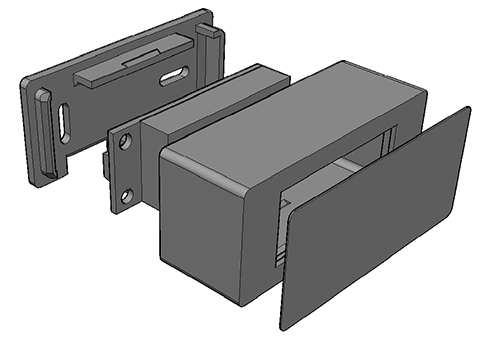

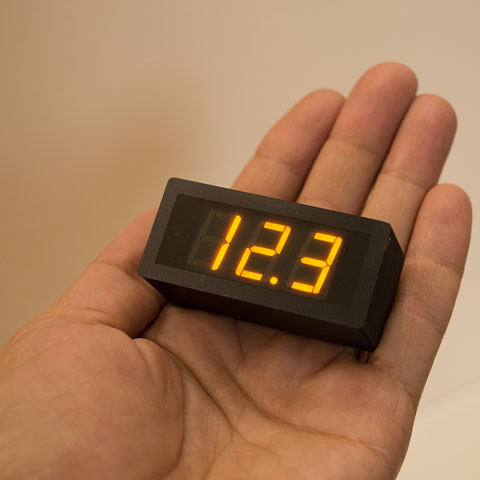

![Вольтметр (термометр/амперметр) в отдельном корпусе в сборе с лицевой панелью Вольтметр (термометр/амперметр) в отдельном корпусе в сборе с лицевой панелью](/upload/medialibrary/a14/single.jpg)

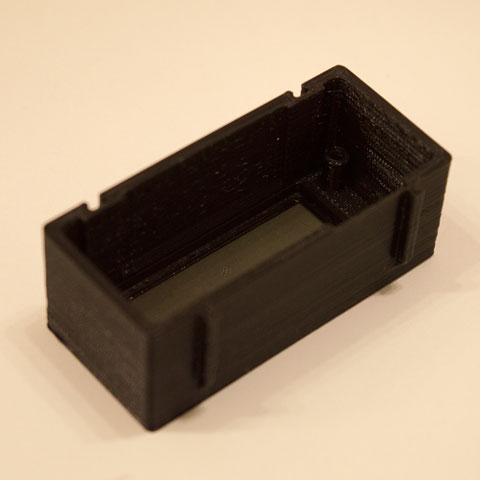

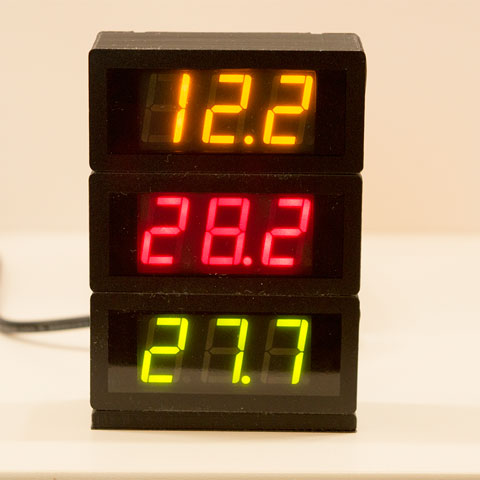

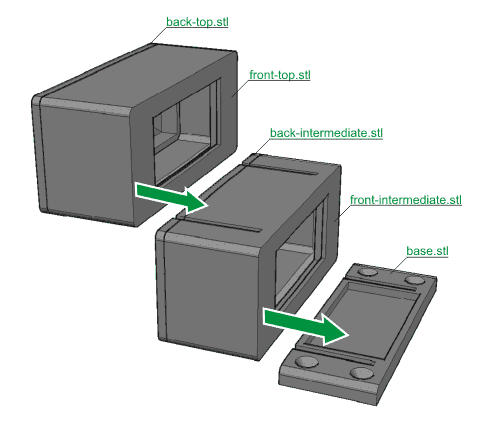

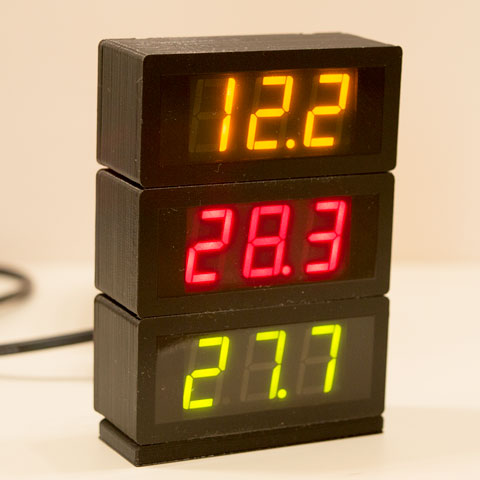

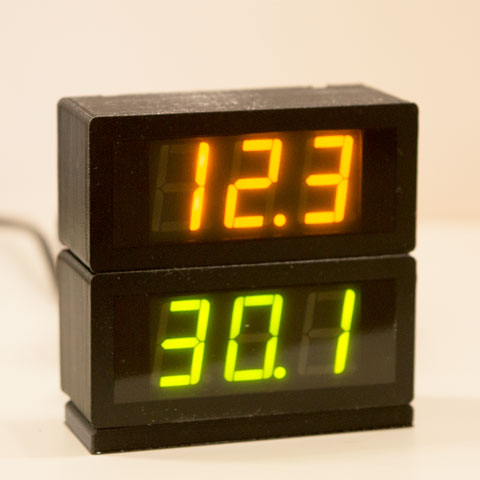

Другой вариант - соединить вертикально несколько корпусов и установить их на базу, на горизонтальную поверхность. База крепится к поверхности саморезами или на двухсторонний скотч. Установка стартового корпуса на базу и стыкова корпусов между собой осуществляется в направляющие, благодаря этому корпуса легко снять, при необходимости.
На задней крышке корпусов имеются отверстия для установки на вертикальную поверхность, а также отверстие для вывода проводов.
У вольтметров и амперметров, выступающие за пределы платы угловые штыревые линейки необходимо аккуратно выпрямить, чтобы модуль поместился в корпус.

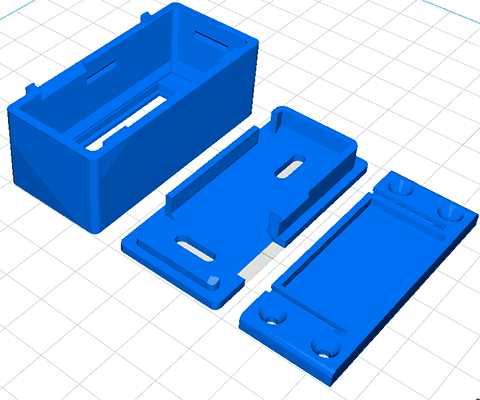

Архив моделей содержит все варианты корпуса с нижними и верхними направляющими для стыковки, а также базу для крепления на горизонтальную поверхность. Скачать архив с моделями корпусов в формате STL.
Содержимое архива:

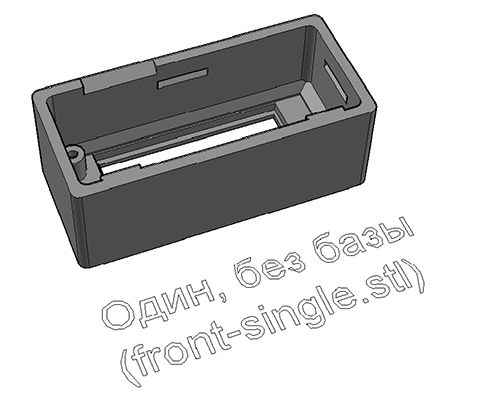

front-single.stl - передняя часть отдельного корпуса

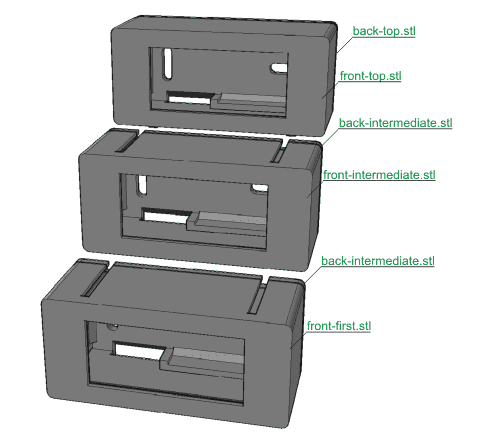

front-first.stl - передняя часть первого корпуса в вертикальной сборке, без базы.
![Стартовый корпус для монтажа на стену Стартовый корпус для монтажа на стену](/upload/medialibrary/454/front_first.png)
front-intermediate.stl - передняя часть промежуточного корпуса в вертикальной сборке
![Промежуточный корпус Промежуточный корпус](/upload/medialibrary/61f/front_intermediate.png)
front-top.stl - передняя часть верхнего или единственного корпуса на базе.
![Верхний корпус Верхний корпус](/upload/medialibrary/3bd/front_top.png)
back.stl - задняя крышка для корпусов с продолжением вверх.
![Задняя крышка промежуточного корпуса Задняя крышка промежуточного корпуса](/upload/medialibrary/27a/back.png)
back-top.stl - задняя крышка для верхнего или единственного корпуса.
![Задняя крышка верхнего корпуса Задняя крышка верхнего корпуса](/upload/medialibrary/eb2/back_top.png)

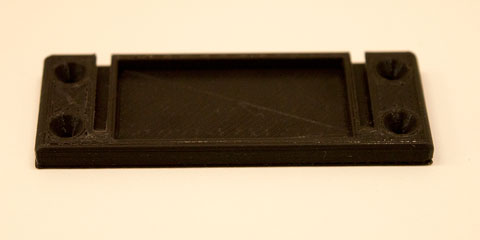

base.stl - база для установки на горизонтальную поверхность.
![База для крепления корпуса на горизонтальную поверхность База для крепления корпуса на горизонтальную поверхность](/upload/medialibrary/45c/base.png)
Скачать архив с моделями корпусов в формате STL.
Лицевую панель FS57x26B-49x18M, вольтметры SVH0001 и SVH0043, амперметры SAH0012 и термометры STH0014 можете выбрать в различных вариантах цвета в нашем Каталоге в разделе Модули.
