      -Индикатор температуры STH0057UR, красный

      Индикатор температуры STH0057UR, красный

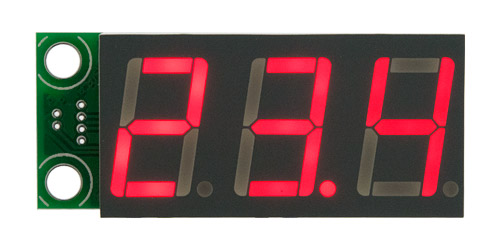

      • Индикатор температуры STH0057UR, красный

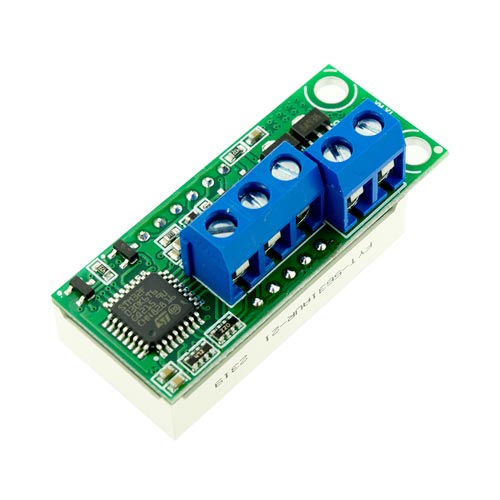

      • Индикатор температуры STH0057, вид сзади

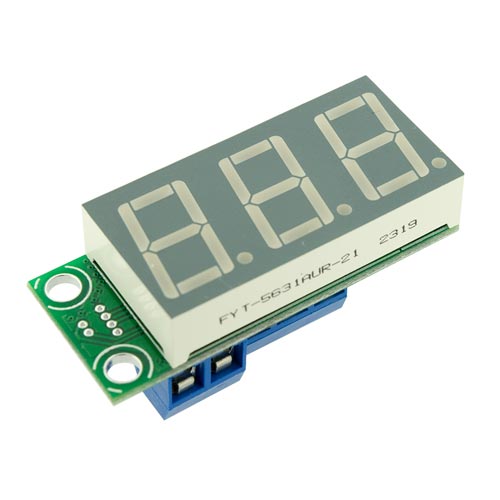

      • Индикатор температуры STH0057, общий вид

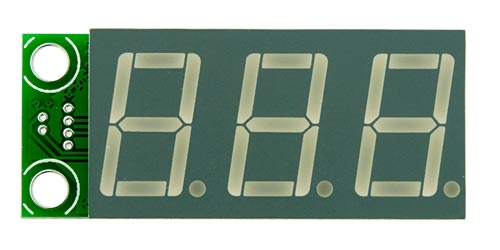

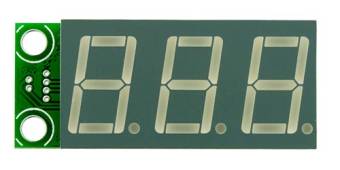

      • Индикатор температуры STH0057, вид спереди
      • Индикатор температуры STH0057UR, красный
      • Индикатор температуры STH0057, вид сзади
      • Индикатор температуры STH0057, общий вид
      • Индикатор температуры STH0057, вид спереди
      • Индикатор температуры STH0057UR, красный
      • Индикатор температуры STH0057, вид сзади
      • Индикатор температуры STH0057, общий вид
      • Индикатор температуры STH0057, вид спереди
      Артикул: 0636
      Индикатор температуры с двумя режимами яркости -55..+125°C, красный.
      Совместим с двухпроводными герметичными датчиками DS18B20, IP67.
      Подробнее
      Поделиться
      Нет в наличии
      869 руб.
      Подписаться
      Условия оплаты и доставки
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Высокоточный датчик Точность измерений обеспечивается высокоточным датчиком maxim integrated
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Выходной контроль Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Характеристики
      • Видео
      • Отзывы
      • Задать вопрос
      • “Индикатор температуры STH0057UR, красный” (далее Термометр) является смонтированной печатной платой и предназначен для отображения температуры, измеряемой датчиком температуры DS18B20 (датчик в комплект не входит). Термометр предназначен для встраивания и использования в составе других технических устройств, не имеет корпуса.

        Подключение датчика DS18B20 по двухпроводной схеме. Совместим с двухпроводными датчиками температуры DS18B20, IP67.

        Имеется клемма “день/ночь”.

        Комплект поставки:
        1. Индикатор температуры - 1 шт;
        2. Паспорт и руководство по эксплуатации - 1 шт.

        Изделие предназначено для работы с датчиками температуры DS18B20. Датчик следует подключать по двухпроводной схеме к соответствующим клеммам (см. Рис. 1, Рис. 2), при отсутствии питающего напряжения. Неправильное подключение может привести к повреждению датчика и Термометра.

        Для питания модуля необходим источник постоянного тока. Питание подключается к соответствующим клеммам (Рис. 1, Рис. 2). Имеется защита от переполюсовки питания, при переполюсовке питания Термометр не включится.

        На плате имеется клемма “день/ночь”. При наличии напряжения +12 В на клемме “день/ночь” яркость отображения на индикаторе понижается до 10%.

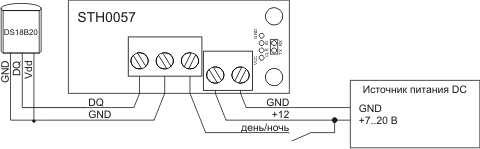

        Рис. 2. Схема включения

        Схема включения индикатора температуры STH0057

        Показания на индикаторе изменяются примерно 1 раз в секунду. При получении от датчика температуры ошибочных данных на индикаторе отображается ошибка символами "---". Эксплуатация модуля или кабеля в непосредственной близости от источника сильных электромагнитных помех может привести к ошибкам чтения показаний датчика температуры. Если в месте установки датчика возможно попадание влаги, рекомендуется использовать датчики DS18B20 в герметичном исполнении IP67.

        Для корректной работы индикатора рекомендуется использовать оригинальные датчики DS18B20 производства Maxim Integrated. Использование поддельных датчиков может приводить к ошибкам чтения показаний датчика (особенно актуально в двухпроводной схеме подключения)

        Технические характеристики

        Параметр Значение
        Диапазон измеряемых температур   -55°C..+125°C
        Погрешность измерения
          в диапазоне -10°C..+85°C, не более ±0,5°C
          в диапазоне -55..-10°C, +85..125°C, не более   ±2°C
        Датчик (не входит в комплект) DS18B20
        Напряжение питания (Источник питания должен содержать в схеме сглаживающий фильтр) +7..+20 В
        Вид тока источника питания постоянный
        Потребляемый ток, не более 0,1 А
        Дискретность измерения
        в диапазоне -9,9..+99,9°C 0,1°C
        в диапазоне -55..-10°C , +100..+125°C   1°C
        Условия эксплуатации, относительная влажность
        менее 80%
        Условия эксплуатации, температура (при напряжении питания от 7 до 8 В) -40..+80°C
        Условия эксплуатации, температура (при напряжении питания от 8 до 15 В)
        -40..+65°C
        Условия эксплуатации, температура (при напряжении питания от 15 до 20 В)
        -40..+40°C
        Цвет свечения индикатора Красный
        Высота символов индикатора 14 мм


        Дополнительная информация для специалистов.
        С термометра можно получать лог измерений по UART (параметры 9600/8-N-1). Для этого на плате имеется контакт TX, куда с периодичностью измерений отправляется информация от датчика в формате CSV. Информация содержит порядковый номер измерения, температура (или error при ошибке).
        Пример вывода в UART:
        141;30,7;
        142;30,8;
        143;30,9;

        На плате имеются контакты SWD для программирования контроллера .

        Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений.

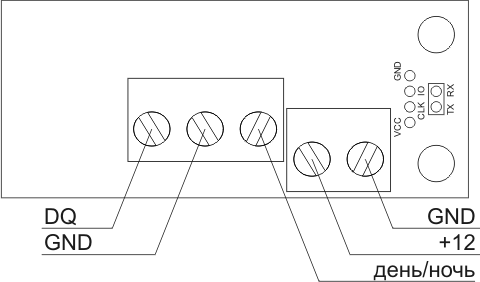

        Рис. 1. Расположение элементов

        Расположение элементов индикатора температуры STH0057

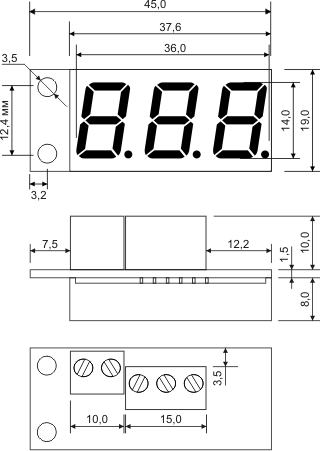

        Рис. 3. Габаритный чертеж модуля

        Габаритные размеры индикатора температуры STH0057

        Документы

        Руководство по эксплуатации индикатора температуры STH0057UR Размер: 112,5 кб
      • Цвет свечения индикатора Ультра-яркий красный
        Дисплей LED
        Количество датчиков 1
      Индикатор температуры STH0057UR, красный Индикатор температуры STH0057UR, красный 0636 Индикатор температуры STH0057UR, красный Индикатор температуры STH0057UR, красный Индикатор температуры STH0057UR, красный Индикатор температуры STH0057UR, красный
      RUB 869
      Цвет свечения индикатора
      Ультра-яркий красный
      Дисплей
      LED
      Количество датчиков
      1
      “Индикатор температуры STH0057UR, красный” (далее Термометр) является смонтированной печатной платой и предназначен для отображения температуры, измеряемой датчиком температуры DS18B20 (датчик в комплект не входит). Термометр предназначен для встраивания и использования в составе других технических устройств, не имеет корпуса.  Подключение датчика DS18B20 по двухпроводной схеме. Совместим с двухпроводными датчиками температуры DS18B20, IP67. Имеется клемма “день/ночь”. Комплект поставки:  1. Индикатор температуры - 1 шт; 2. Паспорт и руководство по эксплуатации - 1 шт. Изделие предназначено для работы с датчиками температуры DS18B20. Датчик следует подключать по двухпроводной схеме к соответствующим клеммам (см. Рис. 1, Рис. 2), при отсутствии питающего напряжения. Неправильное подключение может привести к повреждению датчика и Термометра.  Для питания модуля необходим источник постоянного тока. Питание подключается к соответствующим клеммам (Рис. 1, Рис. 2). Имеется защита от переполюсовки питания, при переполюсовке питания Термометр не включится.  На плате имеется клемма “день/ночь”. При наличии напряжения +12 В на клемме “день/ночь” яркость отображения на индикаторе понижается до 10%.  Рис. 2. Схема включения Показания на индикаторе изменяются примерно 1 раз в секунду. При получении от датчика температуры ошибочных данных на индикаторе отображается ошибка символами "---". Эксплуатация модуля или кабеля в непосредственной близости от источника сильных электромагнитных помех может привести к ошибкам чтения показаний датчика температуры. Если в месте установки датчика возможно попадание влаги, рекомендуется использовать датчики DS18B20 в герметичном исполнении IP67. Для корректной работы индикатора рекомендуется использовать оригинальные датчики DS18B20 производства Maxim Integrated. Использование поддельных датчиков может приводить к ошибкам чтения показаний датчика (особенно актуально в двухпроводной схеме подключения) Технические характеристики Параметр Значение Диапазон измеряемых температур   -55°C..+125°C   Погрешность измерения     в диапазоне -10°C..+85°C, не более ±0,5°C     в диапазоне -55..-10°C, +85..125°C, не более   ±2°C   Датчик (не входит в комплект) DS18B20  Напряжение питания (Источник питания должен содержать в схеме сглаживающий фильтр) +7..+20 В Вид тока источника питания постоянный Потребляемый ток, не более 0,1 А Дискретность измерения   в диапазоне -9,9..+99,9°C 0,1°C   в диапазоне -55..-10°C , +100..+125°C   1°C   Условия эксплуатации, относительная влажность менее 80% Условия эксплуатации, температура (при напряжении питания от 7 до 8 В) -40..+80°C Условия эксплуатации, температура (при напряжении питания от 8 до 15 В) -40..+65°C Условия эксплуатации, температура (при напряжении питания от 15 до 20 В) -40..+40°C Цвет свечения индикатора Красный Высота символов индикатора 14 мм Дополнительная информация для специалистов. С термометра можно получать лог измерений по UART (параметры 9600/8-N-1). Для этого на плате имеется контакт TX, куда с периодичностью измерений отправляется информация от датчика в формате CSV. Информация содержит порядковый номер измерения, температура (или error при ошибке). Пример вывода в UART: 141;30,7; 142;30,8; 143;30,9; На плате имеются контакты SWD для программирования контроллера . Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений. Рис. 1. Расположение элементов Рис. 3. Габаритный чертеж модуля
