EK-75ШИП – 50А
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
НАЗНАЧЕНИЕ
Шунты измерительные стационарные взаимозаменяемые 75ШИП (в дальнейшем - шунты) с номинальным падением напряжения 75 мВ предназначенные для расширения диапазонов измерений показывающих и регистрирующих приборов постоянного тока.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

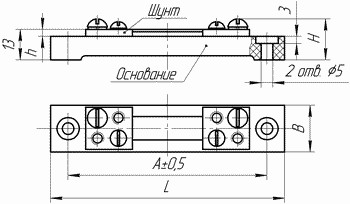

Параметр Значение Номинальный ток 50А Номинальное падение напряжения 75 мВ Допустимая погрешность 0,5% Средний срок службы 15лет Длина 100мм Ширина 20мм Высота 13мм Вес, не более 100г Габаритный чертеж
УСТРОЙСТВО И МАРКИРОВКА
Шунты выполнены в виде пластин из манганина, впаянных твердым припоем в наконечники из латуни или меди. Наконечники имеют резьбовые отверстия для потенциальных зажимов (винтов) и отверстия для токоведущих зажимов (болтов).
На каждом шунте наносятся следующие обозначения:
- условное обозначение типа шунта;
- значение номинального тока
- значение класса точности
- товарный знак предприятия-изготовителя;
- год изготовления.КОМПЛЕКТНОСТЬ
Шунт с токовыми и потенциальными зажимами
Паспорт с отметкой ОТК о приемке
Упаковка
-
Бренд Россия Номинальный ток, А 50 -
Николай
|
Спасибо за разъяснения!
|
ekits_support
|
Да, 75мВ это падение напряжения при номинальном токе, для EK-75ШИП – 50А это 50А. Сопротивление 0,0015 Ом.
|
Николай
|
Номинальное падение напряжения это перепад, возникающий при номинальном напряжении? То есть сопротивление шунта 1,5мОм (75мВ / 50А)? А то, в этом плане у шунтов не очень ясные номиналы.
|
