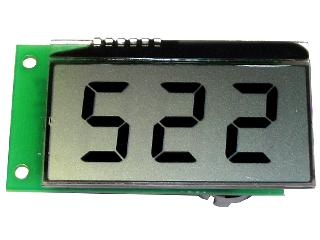

SAL0006, Цифровой мультидиапазонный амперметр постоянного тока с LCD-дисплеем
Цифровой мультидиапазонный амперметр постоянного тока с LCD-дисплеем
- Описание
- Характеристики
- Отзывы
- Задать вопрос
- ОЕМ-поставки
-
Цифровой мультидиапазонный амперметр постоянного тока с LCD-дисплеем
Технические характеристики
Параметр Значение Погрешность измерения 2% Подсветка нет напряжение питания от внешнего источника питания 3В ток потребления от источника питания 0,35мА Номинальное напряжение шунта 75мВ Высота символов 17мм Диапазон рабочих температур, с использованием внешнего питания -40...+ 80С Вес с элементом питания 24г Мультидиапазонный амперметр может работать в одном из 20 режимов работы (см. Таб.1), в каждом режиме возможно использование одного из трех шунтов: на мкА, мА или Амперы. Диапазоны пределов измерений: от 1мкА до 1000А, всего может быть выбран один из 60 пределов измерений. Для каждого из режимов должен использоваться соответствующий шунт (см. Таб.2). Все используемые шунты должны быть на номинальное напряжение 75мВ. Например, при выбранном режиме «2», модуль должен использоваться только с одним из трех шунтов: 5мкА или 5мА или 5А! Режимы программируются пятью джамперами согласно Таб.1, см рис. «Установка джамперов».
Режим работы модуля необходимо запрограммировать до включения модуля.
Сразу после включения модуль информирует о выбранном режиме, например, для измерения токов до 25А, при включении модуль мигает четыре раза «25.0», это означает что, выбран режим работы «5». Соответственно, для правильного отображения тока, должен быть использован один из шунтов: 25А или 25мкА или 25мА, в зависимости от требуемого предела измерения). Если джамперами выбран недопустимый режим, мигает «Err», т.е. ошибка. При превышении максимального тока для выбранного режима, отображается «---»
Измерение возможно только в одной полярности, при измерении тока в обратной полярности будет отображаться «000».

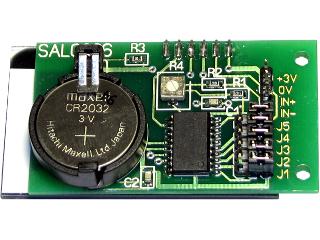

Модуль питается от встроенного литиевого элемента CR2032, которого хватает примерно на 20 суток непрерывной работы. В качестве питания может быть использован любой источник питания постоянного тока 3В или внешняя батарея. Внешний источник питания 3В подключается плюсом к контакту «3V», минусом к «0V». Обязательное условие - внешний источник питания должен иметь гальваническую развязку от источника на котором происходит измерение тока! При питании от внешнего источника питания, встроенный литиевый элемент должен быть отключен! Для экономии батареи, например при измерении тока в автомобиле, можно использовать реле, которое будет отключать источник питания модуля, при выключенном зажигании.
Для малых токов могут быть использованы самодельные шунты или резисторы, при использовании резисторов, лучше использовать металлопленочные резисторы, т.к. они имеют меньшую зависимость от температуры. Наиболее оптимально использовать манганиновую или константановую проволоку. В таблице 2 указанны номинальные сопротивления шунта для требуемого тока. По умолчанию модуль откалиброван под шунты 75мВ.
Последовательность действий перед эксплуатацией модуля:
- Определить, какой максимальный ток возможен в цепи, в которой требуется производить измерения.
- Джамперами выставить соответствующий режим работы, см. таб. 1.
- Подключить модуль к шунту.
- Подать питание на модуль.
- Убедиться, что при включении модуль информировал Вас о нужном режиме работы.
Внимание!
При использовании шунта несоответствующего выбранному режиму - показания тока будут неверны!
Недопустимо использование модуля без шунта!
При питании от внешнего источника питания, встроенный литиевый элемент должен быть отключен!
При питании модуля от внешнего источника питания, источник питания должен иметь гальваническую развязку от источника, на котором происходит измерение тока!
Во избежание поражения электрическим током, не рекомендуется переключать режимы работы, а так же прикасаться к токоведущим частям модуля в то время, когда модуль соединен к измеряемому источнику тока!
Не допускается переполюсовка внешнего источника питания!Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений.
Таблица 1

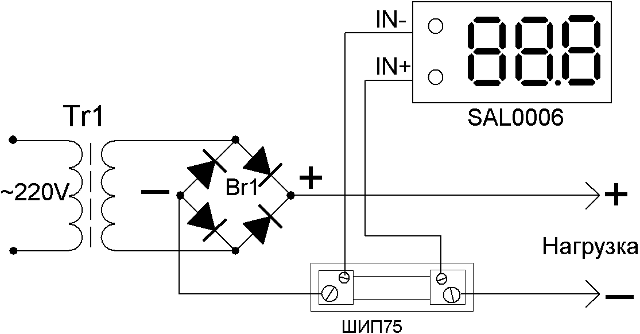

Номер джамп. 5-4-3-2-1 соотв. Режим Индикация режима Используемые шунты 00000 1 999 1мкА, 1мА, 1А 00001 2 5.00 5мкА, 5мА, 5А 00010 3 9.99 10мкА, 10мА, 10А 00011 4 20.0 20мкА, 20мА, 20А 00100 5 25.0 25мкА, 25мА, 25А 00101 6 30.0 30мкА, 30мА, 30А 00110 7 40.0 40мкА, 40мА, 40А 00111 8 50.0 50мкА, 50мА, 50А 01000 9 60.0 60мкА, 60мА, 60А 01001 10 75.0 75мкА, 75мА, 75А 01010 11 99.9 100мкА, 100мА, 100А 01011 12 150 150мкА, 150мА, 150А 01100 13 200 200мкА, 200мА, 200А 01101 14 250 250мкА, 250мА, 250А 01110 15 300 300мкА, 300мА, 300А 01111 16 400 400мкА, 400мА, 400А 10000 17 500 500мкА, 500мА, 500А 10001 18 600 600мкА, 600мА, 600А 10010 19 750 750мкА, 750мА, 750А 10011 20 999 1000мкА, 1000мА, 1000А все остальные комбинации - Err - рис. Схема измерения в разрыве минуса

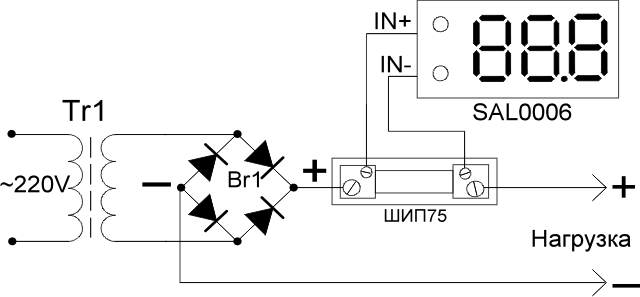

рис. Схема измерения в разрыве плюса

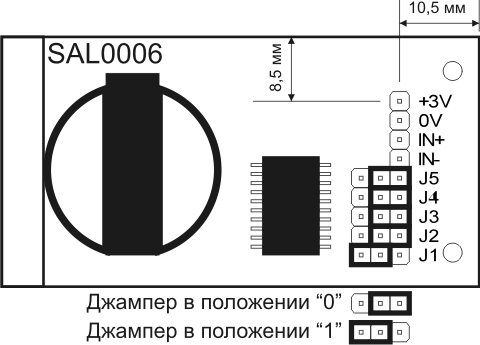

рис. Установка джамперов. (в примере комбинация джамперов для режима N2, 5А)
Таблица 2
Предел изм. Тока (мкА) Сопр. Шунта (Ом) 1 не требуется 5 18650 10 8350 20 3950 25 3150 30 2600 40 1920 50 1530 60 1270 75 1015 100 760 150 505 200 377 250 300 300 250 400 187,5 500 150 600 125 750 100 1000 75 Предел изм. Тока (мА) Сопр. шунта (миллиОм) 1 75000 5 15000 10 7500 20 3750 25 3000 30 2500 40 1875 50 1500 60 1250 75 1000 100 750 150 500 200 375 250 300 300 250 400 187,5 500 150 600 125 750 100 1000 75 Предел изм. Тока (А) Сопр. шунта (микроОм) 1 75000 5 15000 10 7500 20 3750 25 3000 30 2500 40 1875 50 1500 60 1250 75 1000 100 750 150 500 200 375 250 300 300 250 400 187,5 500 150 600 125 750 100 1000 75 Документы

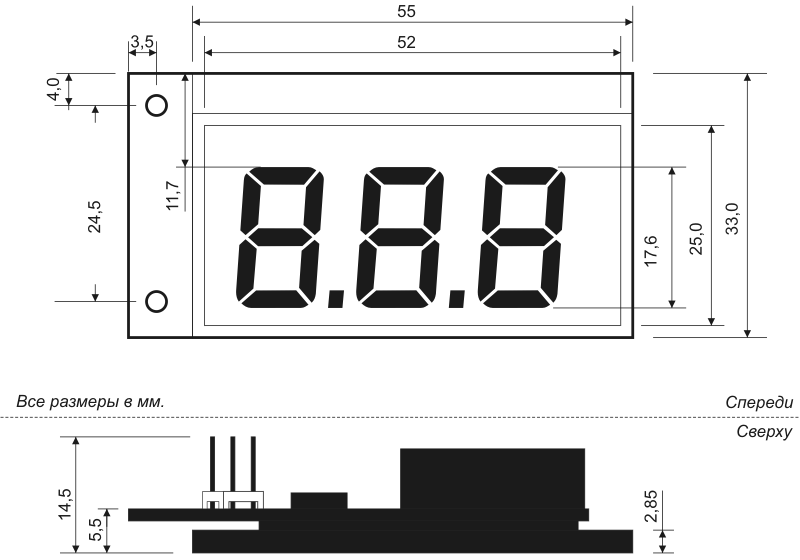

Габаритные размеры амперметра SAL0006 Размер: 28,2 кб -
Диапазон измеряемого тока Универсальный Индикатор LCD -
-
Для производственных предприятий возможна поставка партий в технологической упаковке, т.н. OEM поставка. Удобный и выгодный вариант для производителей. В OEM партии модули поставляются упаковками.
виталий
|
кто-нибудь разбирал электрическую схему модуля?
|
Stepsman
|
В схеме приведены два типа подключения - в разрыв минуса и в разрыв плюса. И картинки есть. Но судя по картинкам, нижняя и верхняя схемы одинаковы, а провода обозначены по-разному. Так как же его подключать? Корректнее приведите схему.Если у него ввод + находится вверху на одной схеме, не надо его рисовать снизу в другой схеме.Как правильно? Чему верить? Картинке, или плюсам-минусам?
|
ekits_support
|
На схеме расположение проводов не имеет значения, смотрите на название входа модуля (IN+ и IN-)
|
ekits_support
|
SAL0006 измеряет ток только в одной полярности.
|
Евгений
|
Есть ли знак -- при обратном направлении тока? Спасибо!
|
ekits_support
|
Показания на дисплее обновляются 1..2 раза в сек.
|
Владислав
|
Какое время интеграции? Быстро ли откликается на изменение входного сигнала?
|
Николай
|
Прекрасная вещь!!! Замеряет замечательно благодаря пределу измерения в 1 мка удалось замерить ток АРУ лампового приёмника и установить в качестве цифрового S метра.... Цену конешно хочеться всегда дешевле.
|
