SVH0001R, вольтметр 0..99,9В, красный индикатор
Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Красный индикатор.
Гарантия - 1 год
Гарантия производителя 1 год с момента приобретения
Калибровка показаний
Калибровка показаний по эталонным приборам гарантирует соответствие заявленным характеристикам
Гарантированное качество
Гарантированное качество и технические параметры
Немецкое оборудование
Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
Выходной контроль
Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
Визуальный контроль
Визуальный контроль гарантирует отсутствие внешних дефектов
Русская техподдержка
Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
- Описание
- Характеристики
- Видео
- Отзывы
- Задать вопрос
- ОЕМ-поставки
-
Снимается с производства. Рекомендуется улучшенный аналог, вольтметр по более низкой цене SVH0043UR-100.

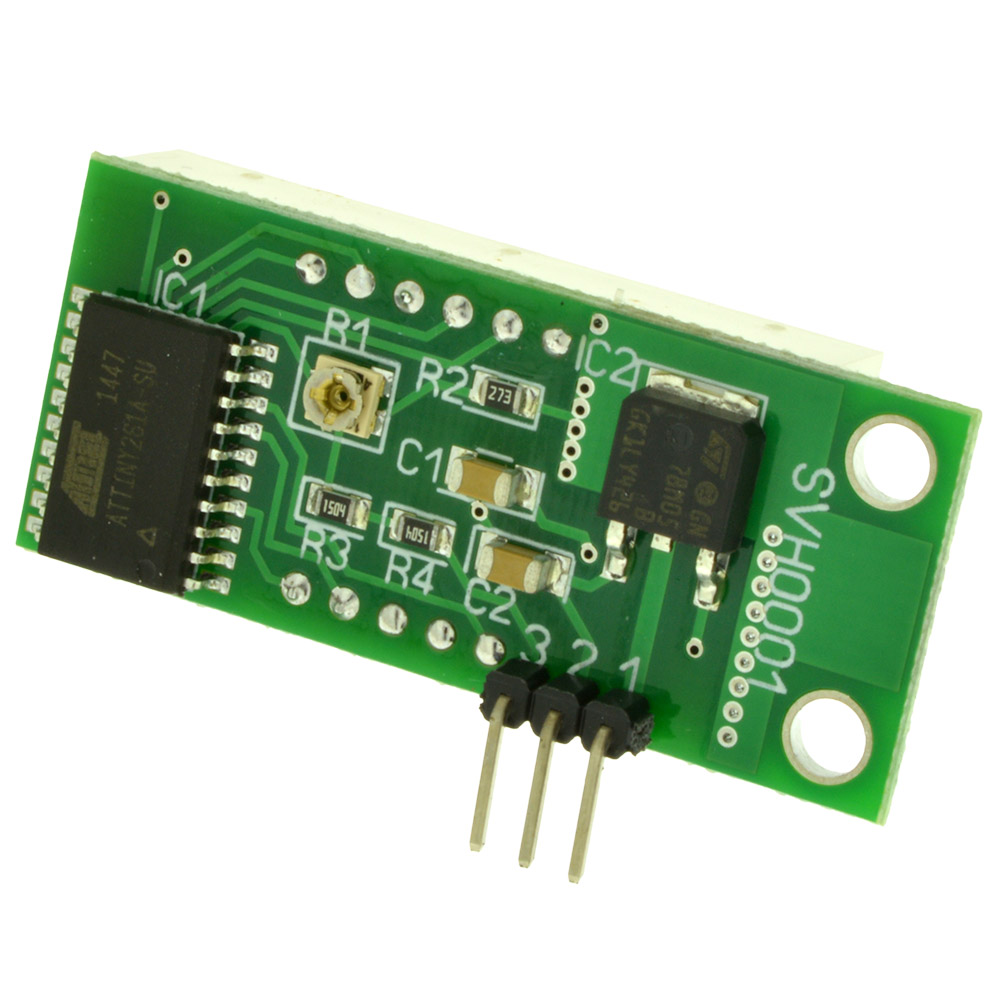

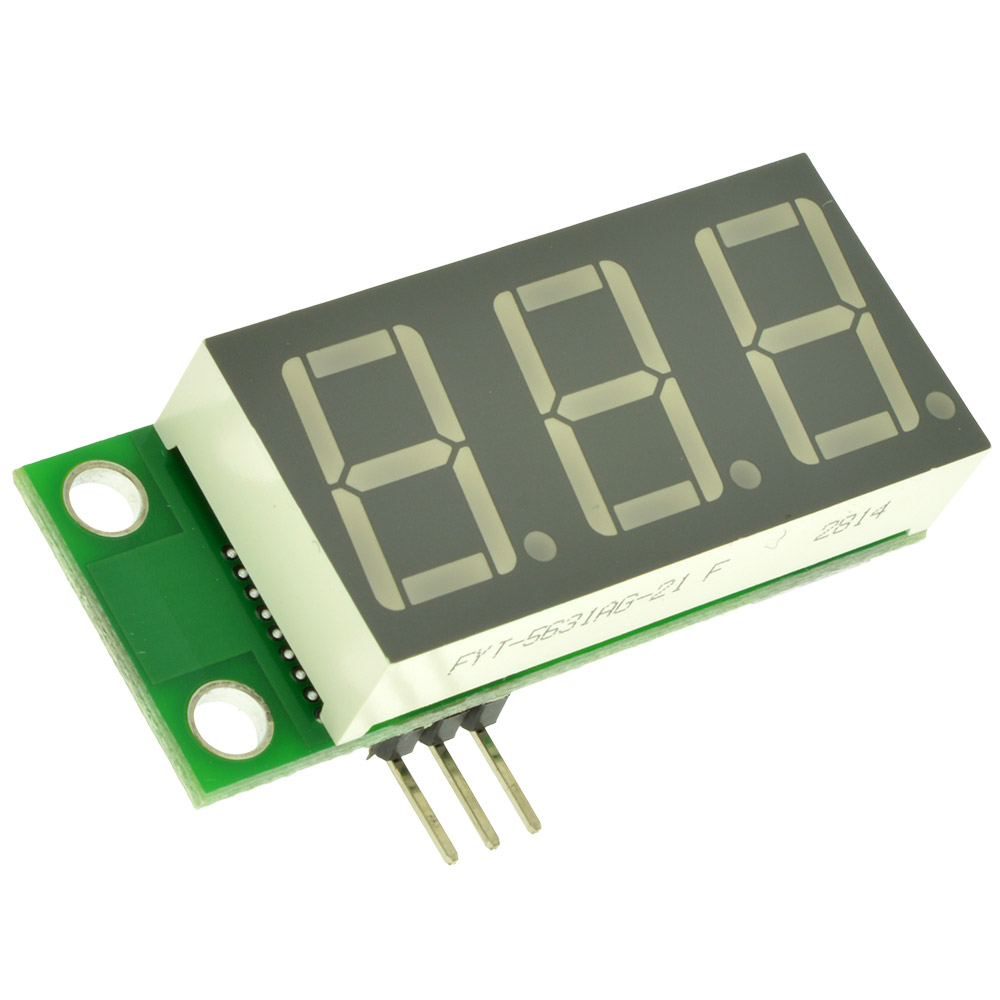

Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Красный индикатор.
Модуль может использоваться для: контроля напряжения в лабораторных блоках питания, контроля напряжения бортовой сети автомобиля и напряжения аккумулятора, а также для контроля напряжения в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения.
Для контроля напряжения питания бортовой сети автомобиля, 2 и 3 контакты модуля необходимо подключить к плюсу + 12В (или +24В), 1-й контакт к массе автомобиля.
Внимание! Переполюсовка питания выведет модуль из строя!
При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля (это может быть полоска металла, 2х5см).
Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений.
Технические характеристики
Параметр Значение Напряжение питания (фильтрованное) 6..20 В (с радиатором до 35 В) Потребляемый ток 0,06 A +/-10% Диапазон измеряемых напряжений 0…+99 В Дискретность измерения 0,1 В Погрешность измерения 2% Входное сопротивление >500 КОм Цвет свечения индикатора Красный Температура эксплуатации -40..+60°C Высота символов индикатора 14 мм Размер модуля 45х19х14 мм Вес модуля 11 г
Габаритный чертеж модуля SVH0001R
Включение модуля в сеть автомобиля
Пример включения модуля SVH0001 с модулем регулируемого стабилизатора
Ссылки по теме
- Вольтметр SVH0001 в автомобиле Honda Torneo JDM style (запись в бортовом журнале автовладельца)
- Вольтметр SVH0001R в автомобиле Honda Civic. (запись в бортовом журнале автовладельца)
- Фотографии применений модуля
-
Индикатор LED Цвет свечения индикатора Красный Диапазон измеряемого напряжения До 100 В -
-
-
Для производственных предприятий возможна поставка партий в технологической упаковке, т.н. OEM поставка. Удобный и выгодный вариант для производителей. В OEM партии модули поставляются упаковками.
|
Серега
|
|
День добрый. Вопрос если питать вольтметр от собственного источника питания, а на вход подать "минусовое" (обратной полярности) напряжение, как при этом поведет себя вольтметр?? также как и на мультиметре покажет "минус"???
|
|
ekits_support
|
|
При отрицательном напряжении на входе модуль покажет 0.0В
|
|
Aleex
|
|
Большое спасибо что откликнулись ,да речь о нем.
|
|
ekits_support
|
|
Вероятно речь о интегральном стабилизаторе 78M05
|
|
Aleex
|
|
Проработал 3 года решил собрать все в бокс перепутал полярность транзистор взорвался не подскажите какой стоял ????
|
|
ekits_support
|
|
Да, скорее всего из за того что импульсное. Попробуйте добавить конденсатор по питанию емкостью побольше.
|
|
Евгений
|
|
Добрый день.
Заказал этот модуль, получил через 6дней, проверил от БП с регулировкой напряжения. Отлично работает. Доволен. Оценка 5+ Но… когда я его встроил в автомобильное зарядное устройство (ЗУ Орион PW415),показания вольтметра скачут от 14.5 до 15.3 вольт, хотя цифровой тестер показывает постоянно 14.85 вольта. Может быть это из- за того что ЗУ импульсное? Что посоветуйте? Поможет ли включение в плюсовую цепь вольтметра диода? Спасибо |
|
emaslyaev
|
|
очень доволен работой магазина, заказ пришел через 8 дней.
|
|
ekits_support
|
|
свяжитесь с техподдержкой ekits@mail.ru
|
|
Герман
|
|
Мерцает один ноль на вольтметре, что это?
|
