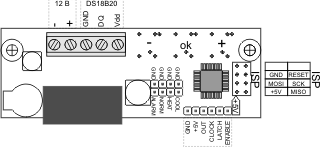

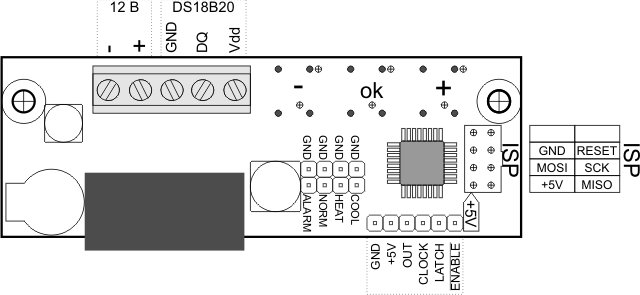

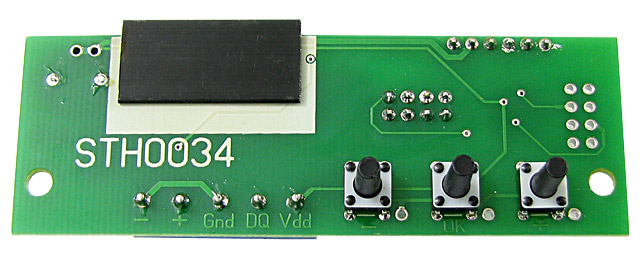

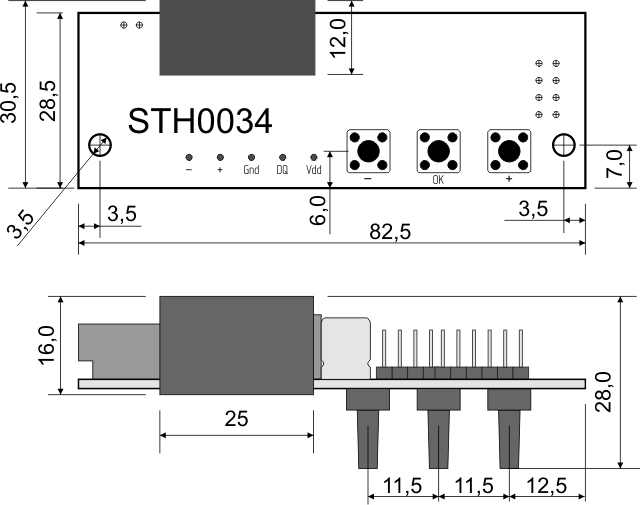

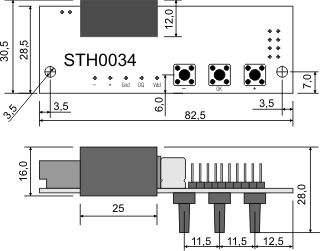

STH0034-v1 - Термометр многоканальный (до 32 датчиков), управляющий модуль. Версия 1.0

RUB 869.8

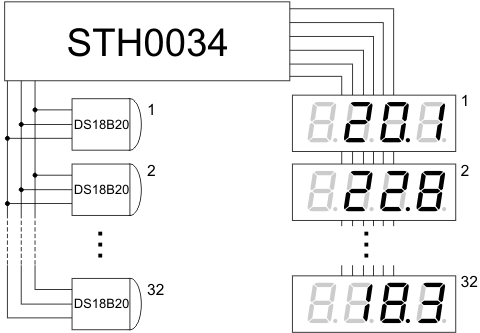

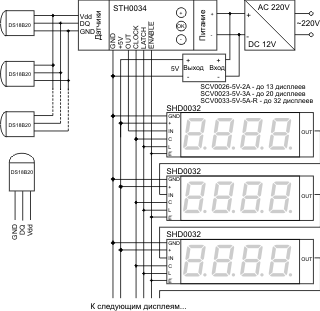

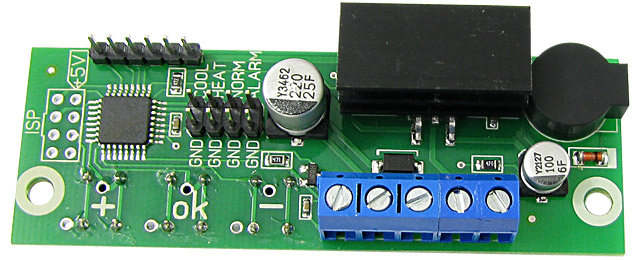

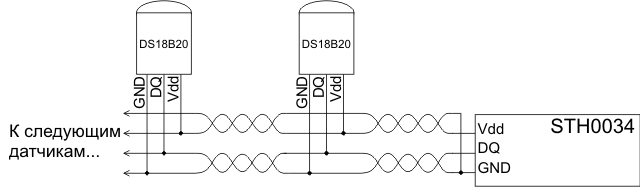

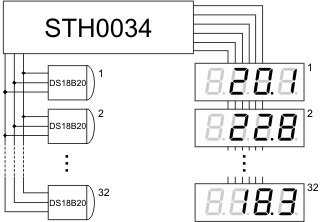

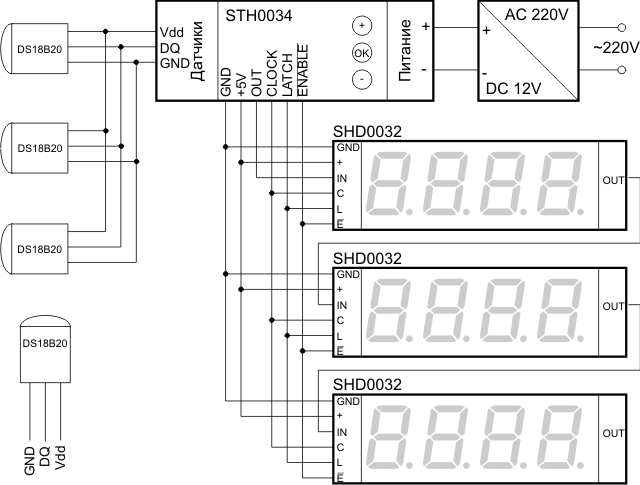

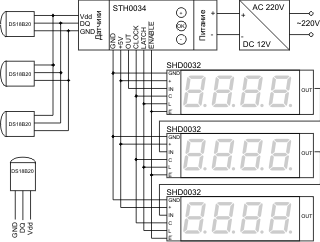

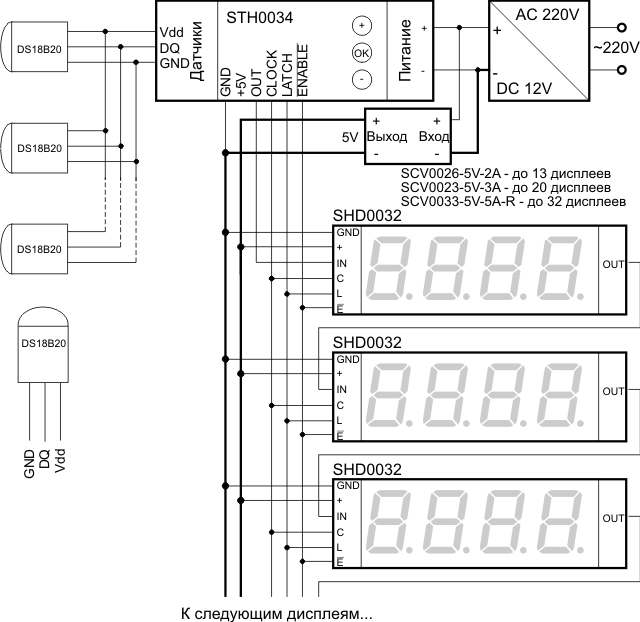

Комплект поставки: модуль STH0034, инструкция. Модуль предназначен для сборки устройства мониторинга температуры от датчиков DS18B20 (до 32 шт.), отображая показания от каждого датчика на своем дисплее. Преимущества термометра STH0034 Единство управления - один управляющий модуль на все датчики и дисплеи; Многодисплейность - показания температуры каждого датчика отображаются на соответствующем ему дисплее. Дисплеи соединены последовательно 6-проводным шлейфом; Один шлейф - все датчики температуры на одном 3х-проводном шлейфе; Цветовое разделение - можно использовать дисплеи разного цвета; Масштабируемость - при необходимости, можно добавлять датчики и дисплеи; Управляемость - кнопки управления позволяют производить сортировку датчиков, настройку порогов у каждого датчика, настройку звуков, просмотр дополнительной информации и др. Контроль температуры - при установленных порогах температуры, производится контроль выхода температуры за пределы порогов для каждого датчика отдельно с визуальной и звуковой сигнализацией тревожной ситуации; Расширяемость - 4 выхода для сигнализирования (нагрузка до 10 мА) при выходе температуры за заданные пределы на внешние устройства индикации, извещения и исполнительные устройства.  Для сборки устройства необходимо к соответствующим контактам на модуле подключить датчики температуры DS18B20, дисплеи SHD0032 по количеству датчиков и питание (см. рис. 4 и рис. 5). На печатной плате имеются контакты для подключения внешних устройств (см. рис. 1). Технические характеристики Параметр Значение Диапазон измеряемых температур -55..+125°C Дискретность измерения 0,1°C Напряжение питания (фильтрованное) +7..+15 В  Потребляемый ток (без дисплеев) 0,02 А Защита от переполюсовки питания модуля Да Погрешность измерения в диапазоне +10 °C..+85 °C, не более 0,5°C в диапазоне -55 °C..+125 °C, не более 2°C Температура эксплуатации датчика -55..+125°C Температура эксплуатации модуля -20..+60°C  Размеры 82,5х30,5х28 мм Используемые датчики DS18B20 Используемые дисплеи SHD0032 Макс. длина кабеля (категории 5) с датчиками  300 м Сигнализация выхода температуры за пределы установленных порогов Звуковая, Визуальная Дискретность порогов температуры 1°C Рис.1. Распиновка контактов Нажмите на рисунок для увеличения Рис.2. Габаритный чертеж Нажмите на рисунок для увеличения Краткое описание. Показания от каждого датчика выводятся на соответствующий ему 4х-разрядный дисплей. Рис. 3. Структурная схема Обнаружение новых датчиков происходит автоматически при каждом включении или по комбинации нажатых кнопок. Имеется возможность сортировки датчиков в необходимом пользователю порядке. В отличие от многоканальных термометров с одним дисплеем, модуль STH0034 позволяет визуально наблюдать показания сразу от всех датчиков. Возможность подключения к модулю дисплеев разного цвета, а так же “привязка” датчиков к дисплеям делает процесс наблюдения удобным и интуитивно понятным. В самом простом варианте достаточно подключить к модулю датчики и дисплеи в необходимом количестве согласно схеме включения, включить модуль, и начнется отображение показаний от датчиков. Настройки модуля сохраняются при потере питания. Подробно алгоритм работы STH0034 изложен в руководстве пользователя. В модуле имеется защита от переполюсовки - при переполюсовке питания модуль не включится. Датчики температуры опрашиваются поочередно циклически, примерно ~0,6 сек. на каждый датчик, необходимо это учитывать при проектировании систем требующих быстрого реагирования. Эксплуатация модуля или кабеля в непосредственной близости от источника сильных электро-магнитных помех может привести к ошибкам датчика. В качестве шлейфа рекомендуется использовать витую пару категории 5. Крепежные отверстия модуля соответствуют посадочным местам корпуса BOX-KA12 и BOX-STH0034. На плате имеются контактные точки для установки внешних кнопок. Модуль STH0034 предназначен для использования вне сферы государственного регулирования обеспечения единства измерений. Подключение дисплеев и датчиков. Подключать дисплеи необходимо руководствуясь схемами на рис. 4 и рис. 5. Для схемы с тремя дисплеями и менее (рис. 4), дисплеи могут питаться от модуля STH0034, при питании модуля 7..12 В. Для схем с более чем тремя дисплеями (рис. 5), дисплеи необходимо питать от отдельного стабилизатора +5В. Из расчета не менее 0,15А на один дисплей. Для питания дисплеев могут быть использованы стабилизаторы SCV0026‑5V‑2A, SCV0023‑5V‑3A, SCV0033‑5V‑5A‑R. Питание +5V и GND на рис. 5 (показаны жирными линиями) с выхода внешнего стабилизатора должны быть проложены проводом сечением не менее 1 мм2 для схемы с 32 дисплеями, для минимизации потерь на шине питания. Рис. 4. Схема включения для трех дисплеев и менее. (Нажмите на рисунок для увеличения) Рис. 5. Схема включения более трех дисплеев. Нажмите на рисунок для увеличения Рис. 6. Схема подключения датчиков с использованием 2-х парной витой пары.
