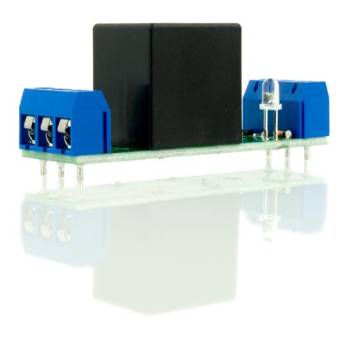

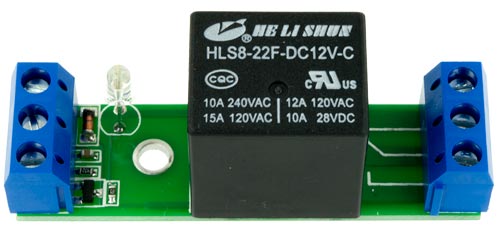

    -SR0039-12-1L - Релейный модуль, 1-канал, 12 В

    SR0039-12-1L - Релейный модуль, 1-канал, 12 В

    Советуем
    • SR0039-12-1L - Релейный модуль, 1-канал, 12 В
    • SR0039-12-1L - Релейный модуль, 1-канал, 12 В
    • SR0039-12-1L - Релейный модуль, 1-канал, 12 В
    • SR0039-12-1L - Релейный модуль, 1-канал, 12 В
    • SR0039-12-1L - Релейный модуль, 1-канал, 12 В
    • SR0039-12-1L - Релейный модуль, 1-канал, 12 В
    Артикул: 0586

    Реле с управлением логическим уровнем 12 В, 1 канал.

    Подробнее
    Поделиться
    Со склада (453)
    Товар в наличии на складе, резервируется при заказе
    Нужно больше?
    Возможна отгрузка в течение 1-2 рабочих дней
    437 руб.
    - +
    В корзинуВ корзине
    Условия оплаты и доставки
    Производственная поставка (OEM):
    Минимальное количество OEM-поставки: 500 ,
    Цена за 1 в OEM партии: 301.60 руб.
    Подробнее
    Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
    Гарантированное качество Гарантированное качество и технические параметры
    Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
    Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
    Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
    • Описание
    • Характеристики
    • Отзывы
    • Задать вопрос
    • ОЕМ-поставки
    • Модуль предназначен для коммутации силовых нагрузок с максимальным током до 10 А при максимальном переменном напряжении 240 В. Управление осуществляется логическим уровнем. Может устанавливаться на DIN-рейку с использованием изолятора нулевой шины.

      Когда на входе отсутствует управляющий сигнал - светодиод выключен, контакты реле находятся в состоянии как на чертеже модуля. При наличии управляющего сигнала, светодиод включен, контакты реле находятся в противоположном состоянии.

      Технические характеристики

      Параметр Значение
      Напряжение питания 12 В
      Максимальный потребляемый ток по питанию 40 мА
      Максимальный потребляемый ток по входу 3 мА
      Индикация состояния Светодиод  зеленый
      Входной сигнал:
      0..+0.6 В выключено
      +1..12.0 В включено
      Коммутируемый переменный ток при 240 В до 10 А
      Коммутируемый постоянный ток при 28 В до 10 А
      Максимальное коммутируемое постоянное напряжение 30 В
      Ресурс срабатывания реле (в зависимости от коммутируемого тока) от 100 000 до 10 000 000 раз
      Крепежное отверстие 3,5мм
      Габаритные размеры  57,5 х 16,5 х 25 мм
      Вес 19 г.
      Температура эксплуатации -40..+85°C

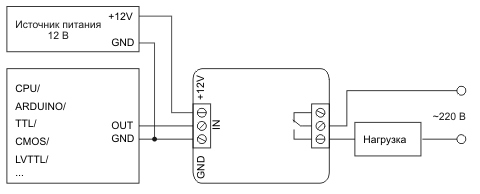

      Схема включения

      Схема включения релейного модуля SR0039-12-1L

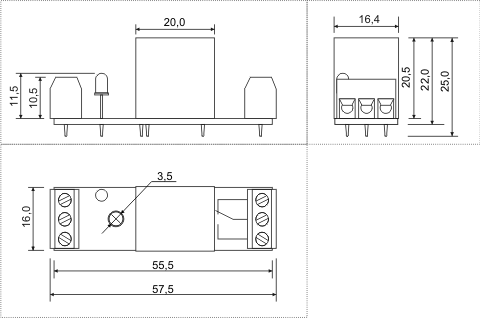

      Габаритные размеры

      Габаритные размеры SR0039-1L

      SR0039 на изоляторе нулевой шины на DIN рейку.

      Релейный модуль на DIN рейку

      Документы

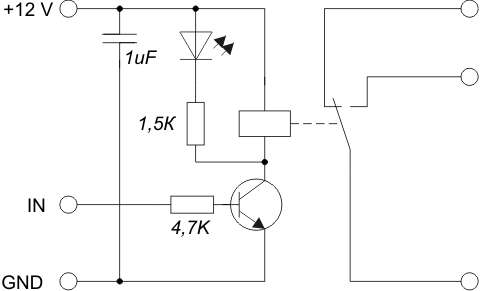

      Схема релейного модуля SR0039-12-1L Размер: 8,8 кб
    • Управление Реле
      Максимальный ток, А 10
    • Для производственных предприятий возможна поставка партий в технологической упаковке, т.н. OEM поставка. Удобный и выгодный вариант для производителей. В OEM партии модули поставляются упаковками.

    SR0039-12-1L - Релейный модуль, 1-канал, 12 В SR0039-12-1L - Релейный модуль, 1-канал, 12 В 0586 SR0039-12-1L - Релейный модуль, 1-канал, 12 В SR0039-12-1L - Релейный модуль, 1-канал, 12 В
    RUB 437 RUB
    Управление
    Реле
    Максимальный ток, А
    10
    Модуль предназначен для коммутации силовых нагрузок с максимальным током до 10 А при максимальном переменном напряжении 240 В. Управление осуществляется логическим уровнем. Может устанавливаться на DIN-рейку с использованием изолятора нулевой шины. Когда на входе отсутствует управляющий сигнал - светодиод выключен, контакты реле находятся в состоянии как на чертеже модуля. При наличии управляющего сигнала, светодиод включен, контакты реле находятся в противоположном состоянии. Технические характеристики Параметр Значение Напряжение питания 12 В Максимальный потребляемый ток по питанию 40 мА Максимальный потребляемый ток по входу 3 мА Индикация состояния Светодиод  зеленый Входной сигнал: 0..+0.6 В выключено +1..12.0 В включено Коммутируемый переменный ток при 240 В до 10 А Коммутируемый постоянный ток при 28 В до 10 А Максимальное коммутируемое постоянное напряжение 30 В Ресурс срабатывания реле (в зависимости от коммутируемого тока) от 100 000 до 10 000 000 раз Крепежное отверстие 3,5мм Габаритные размеры  57,5 х 16,5 х 25 мм Вес 19 г. Температура эксплуатации -40..+85°C Схема включения Габаритные размеры SR0039 на изоляторе нулевой шины на DIN рейку.
