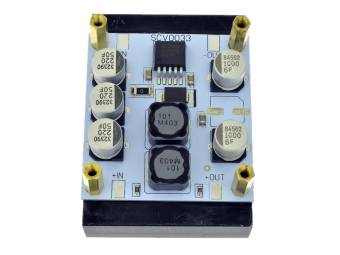

      -SCV0033-5V-5A-R - Импульсный стабилизатор напряжения 5 V, 5 А, с радиатором

      SCV0033-5V-5A-R - Импульсный стабилизатор напряжения 5 V, 5 А, с радиатором

      • SCV0033-5V-5A-R - Импульсный стабилизатор напряжения 5 V, 5 А, с радиатором
      • SCV0033-5V-5A-R - Импульсный стабилизатор напряжения 5 V, 5 А, с радиатором
      • SCV0033-5V-5A-R - Импульсный стабилизатор напряжения 5 V, 5 А, с радиатором
      • SCV0033-5V-5A-R - Импульсный стабилизатор напряжения 5 V, 5 А, с радиатором
      • SCV0033-5V-5A-R - Импульсный стабилизатор напряжения 5 V, 5 А, с радиатором
      • SCV0033-5V-5A-R - Импульсный стабилизатор напряжения 5 V, 5 А, с радиатором
      Артикул: 0493

      Стабилизатор напряжения с радиатором. Входное напряжение - 6,5..40 В, выходное напряжение - 5,0 В, допустимая нагрузка - не более 5 А.

      Подробнее
      Поделиться
      Со склада (56)
      Товар в наличии на складе, резервируется при заказе
      Нужно больше?
      Возможна отгрузка в течение 1-2 рабочих дней
      1 291 руб.
      - +
      В корзинуВ корзине
      Условия оплаты и доставки
      Производственная поставка (OEM):
      Минимальное количество OEM-поставки: 120 ,
      Цена за 1 в OEM партии: 890.80 руб.
      Подробнее
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Выходной контроль Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Характеристики
      • Отзывы
      • Задать вопрос
      • ОЕМ-поставки

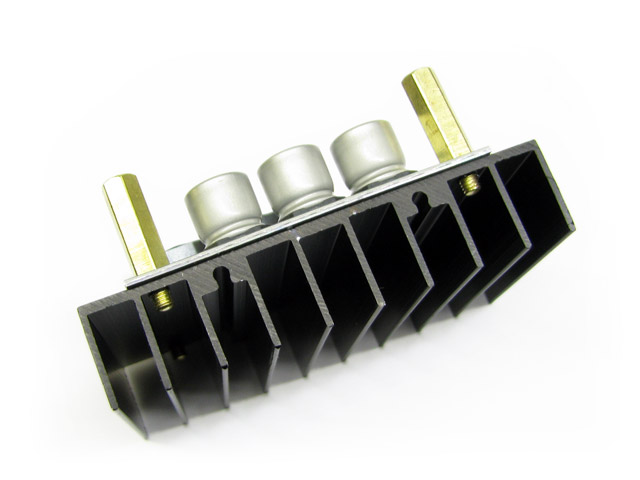

      • Импульсный стабилизатор напряжения предназначен для установки в радиолюбительские устройства с фиксированным выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в большом теплоотводе. Модуль выполнен на плате с алюминиевой подложкой, и установлен на радиатор площадью 200 см2 что позволяет в течение продолжительного времени снимать выходной ток до 5 А. Модуль закреплен к радиатору четырьмя стойками с резьбой М3 с использованием теплопроводной пасты. Для максимально эффективного отвода тепла радиатор следует устанавливать вертикально с вертикальным расположением ребер.

        Устройство имеет тепловую защиту и ограничение по выходному току от 5 до 6 А.

        При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200мкф.

        Технические характеристики

        Параметр Значение
        Входное напряжение 6,5..40 В
        Выходное напряжение 5,0 В ±5%
        Выходной ток во всем диапазоне напряжений 0..5 А
        Ограничение выходного тока 5..6 А
        Частота преобразования 150 КГц
        Температура радиатора при tокр = 25° С, Uвх = 25 В, Iвых = 5А 65° С
        КПД при Uвх = 25 В, Iвых = 5А 80%
        Амплитуда пульсаций на выходе при Uвх = 25 В, Iвых = 5А 130 мВ
        Диапазон рабочих температур -40..85° С
        Защита от переполюсовки нет
        Размеры модуля с радиатором 70 х 51 х 30 мм
        Вес модуля с радиатором 72 г

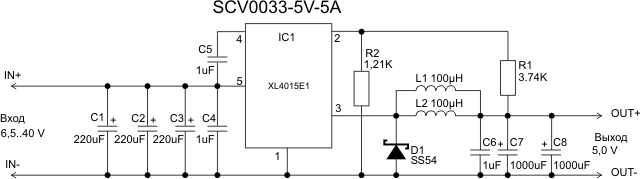

        Схема модуля

        Схема SCV0033

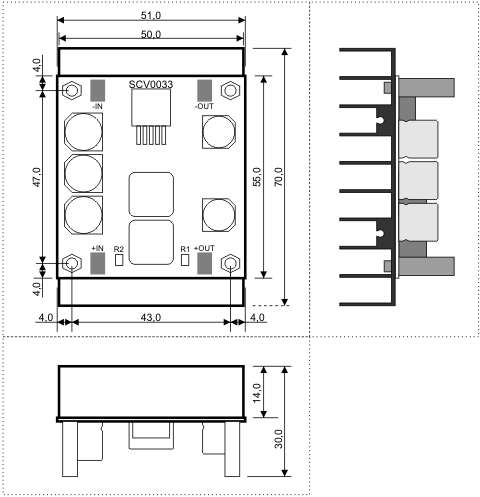

        Габаритные размеры

        Габаритные размеры SCV0033

      • Тип Понижающий
        Напряжение 5 В
        Ток 5 А
        С радиатором Да
      • Для производственных предприятий возможна поставка партий в технологической упаковке, т.н. OEM поставка. Удобный и выгодный вариант для производителей. В OEM партии модули поставляются упаковками.
