SCV0026-5V-2A - Импульсный стабилизатор напряжения 5 V, 2 А

RUB 647.4 RUB

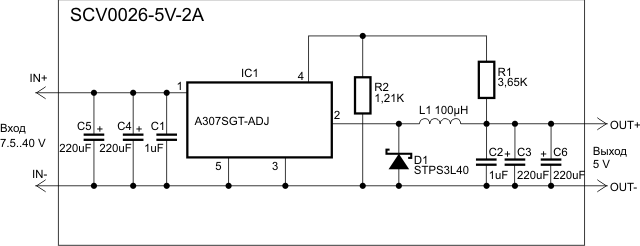

Импульсный стабилизатор напряжения предназначен для установки в радиолюбительские устройства с фиксированным выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в большом теплоотводе. Модуль выполнен на плате с алюминиевой подложкой, что позволяет в течение продолжительного времени снимать выходной ток до 2 А без установки дополнительного теплоотвода. Устройство имеет тепловую защиту и ограничение по выходному току от 2 до 3 А. Выходное напряжение не может превышать напряжение на входе. При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200мкф. Модуль может быть легко модифицирован до SCV0026-ADJ-2A - регулируемый, для этого нужно удалить резистор R1, и вместо него установить переменный резистор 47 КОм. Так же модуль может быть перенастроен на другое выходное напряжение. Для этого нужно заменить R1 на резистор, рассчитываемый по формуле R1=1210(Uвых/1.23-1), где Uвых - требуемое выходное напряжение. Технические характеристики Параметр Значение Входное напряжение 7,5..40 В Выходное напряжение 5 В ±5% Выходной ток, не более 2 А Ограничение выходного тока 2..3 А Частота преобразования 150 КГц Температура модуля без радиатора при tокр = 25° С, Uвх = 25 В, Uвых = 5 В при вых. токе 0,5 А 32 ° С при вых. токе 1 А 42 ° С при вых. токе 2 А 62 ° С КПД при Uвх = 25 В, Uвых = 5 В, Iвых = 1А 77% Диапазон рабочих температур -40..105° С Защита от переполюсовки нет Размеры модуля 43 х 40 х 12 мм Вес модуля 15 г Схема модуля Габаритные размеры Ссылки по теме: Описание
