      -SCV0023-ADJ-3A-R - Регулируемый импульсный стабилизатор напряжения 1.2-37 V, 3 А, с радиатором

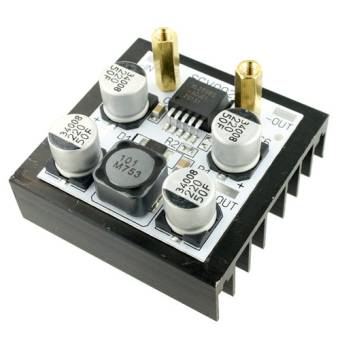

      SCV0023-ADJ-3A-R - Регулируемый импульсный стабилизатор напряжения 1.2-37 V, 3 А, с радиатором

      Советуем
      • SCV0023-ADJ-3A-R - Регулируемый импульсный стабилизатор напряжения 1.2-37  V, 3 А, с радиатором
      • SCV0023-ADJ-3A-R - Регулируемый импульсный стабилизатор напряжения 1.2-37  V, 3 А, с радиатором
      Артикул: 0613

      Входное напряжение - не более 40 В, Выходное напряжение - 1,2..37 В, Выходной ток - не более 3 А

      Подробнее
      Поделиться
      Со склада (134)
      Товар в наличии на складе, резервируется при заказе
      Нужно больше?
      Возможна отгрузка в течение 1-2 рабочих дней
      753 руб.
      - +
      В корзинуВ корзине
      Условия оплаты и доставки
      Производственная поставка (OEM):
      Минимальное количество OEM-поставки: 300 ,
      Цена за 1 в OEM партии: 519.60 руб.
      Подробнее
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Выходной контроль Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Характеристики
      • Отзывы
      • Задать вопрос
      • ОЕМ-поставки
      • Регулируемый импульсный стабилизатор напряжения предназначен как для установки в радиолюбительские устройства с фиксированным выходным напряжением, так и для лабораторного блока питания с регулируемым выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и, в отличие от линейных стабилизаторов, не нуждается в большом теплоотводе. Модуль выполнен на плате с алюминиевой подложкой, и установлен на радиатор площадью 145 кв.см., что позволяет в течение продолжительного времени снимать выходной ток до 3 А во всем диапазоне выходных напряжений. Модуль закреплен к радиатору двумя стойками с резьбой М3 с использованием теплопроводной пасты. Для максимально эффективного отвода тепла радиатор следует устанавливать вертикально с вертикальным расположением ребер.

        Устройство имеет тепловую защиту и ограничение по выходному току от 3 до 4 А. Выходное напряжение не может превышать напряжение на входе. Для того чтобы начать эксплуатировать стабилизатор необходимо припаять переменный резистор от 47 до 68 КОм к контактам на плате R1. Переменный резистор не следует подключать на длинных проводах.

        Для установки в устройства с фиксированным выходным напряжением на место R1 нужно установить постоянный резистор, используя формулу R1=1210(Uвых/1.23-1), где Uвых - требуемое выходное напряжение.

        Модуль может работать в режиме стабилизатора тока, для этого вместо R2 нужно установить внешний резистор, рассчитываемый по формуле R=1,23/I, где I - требуемый выходной ток. Резистор должен быть соответствующей мощности.

        При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200 мкФ.

        Технические характеристики

        Параметр Значение
        Входное напряжение, не более 40 В
        Выходное напряжение 1,2..37 В
        Выходной ток во всем диапазоне напряжений, не более 3 А
        Ограничение выходного тока 3..4 А
        Частота преобразования 150 КГц
        Температура модуля при tокр = 25° С, Uвх = 25 В, Uвых = 12 В, Iвых = 3 А
        75° С
        КПД при Uвх = 25 В, Uвых = 12 В, Iвых = 3А 90%
        Диапазон рабочих температур -40..85° С
        Защита от переполюсовки нет
        Размеры модуля с радиатором 50 х 49 х 31 мм
        Вес модуля с радиатором 51 г

        Схема включения с вольтметром SVH0043

        Схема включения SCV0023-ADJ-3A с вольтметром SVH0043

        Схема включения стабилизатором тока 1,6 А

        Схема включения SCV0023 стабилизатором 1,6 А

        Документы

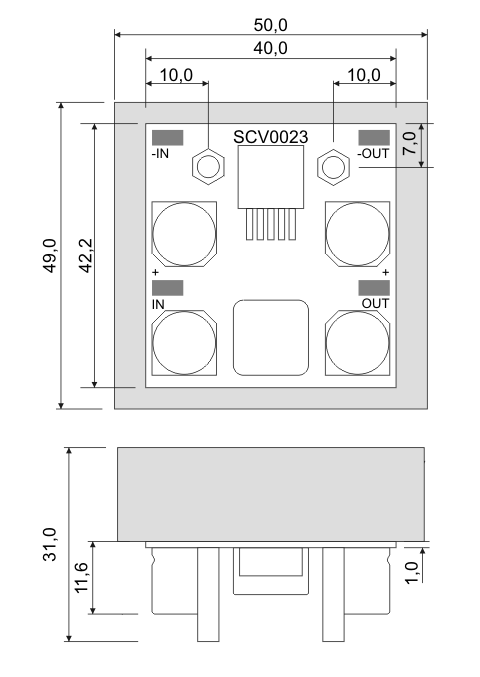

        Габаритные размеры SCV0023-ADJ-3A-R Размер: 21,7 кб

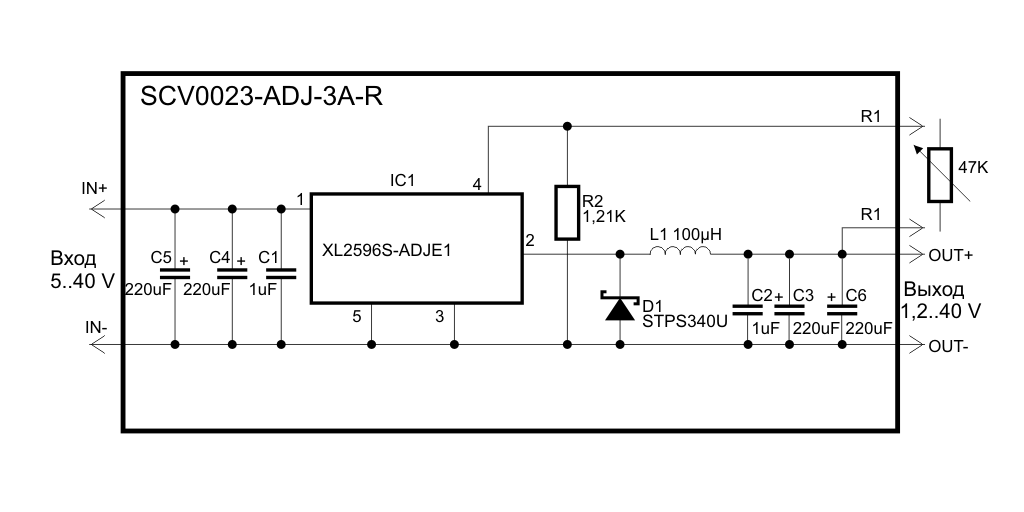

        Схема стабилизатора напряжения SCV0023-ADJ-3A-R Размер: 30,2 кб
      • Тип Понижающий
        Напряжение Регулируемый 1,2..37 В
        Ток 3 А
        С радиатором Да
      • Для производственных предприятий возможна поставка партий в технологической упаковке, т.н. OEM поставка. Удобный и выгодный вариант для производителей. В OEM партии модули поставляются упаковками.

      SCV0023-ADJ-3A-R - Регулируемый импульсный стабилизатор напряжения 1.2-37 V, 3 А, с радиатором SCV0023-ADJ-3A-R - Регулируемый импульсный стабилизатор напряжения 1.2-37 V, 3 А, с радиатором 0613 SCV0023-ADJ-3A-R - Регулируемый импульсный стабилизатор напряжения 1.2-37  V, 3 А, с радиатором
      RUB 753 RUB
      Тип
      Понижающий
      Напряжение
      Регулируемый 1,2..37 В
      Ток
      3 А
      С радиатором
      Да
      Регулируемый импульсный стабилизатор напряжения предназначен как для установки в радиолюбительские устройства с фиксированным выходным напряжением, так и для лабораторного блока питания с регулируемым выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и, в отличие от линейных стабилизаторов, не нуждается в большом теплоотводе. Модуль выполнен на плате с алюминиевой подложкой, и установлен на радиатор площадью 145 кв.см., что позволяет в течение продолжительного времени снимать выходной ток до 3 А во всем диапазоне выходных напряжений. Модуль закреплен к радиатору двумя стойками с резьбой М3 с использованием теплопроводной пасты. Для максимально эффективного отвода тепла радиатор следует устанавливать вертикально с вертикальным расположением ребер. Устройство имеет тепловую защиту и ограничение по выходному току от 3 до 4 А. Выходное напряжение не может превышать напряжение на входе. Для того чтобы начать эксплуатировать стабилизатор необходимо припаять переменный резистор от 47 до 68 КОм к контактам на плате R1. Переменный резистор не следует подключать на длинных проводах. Для установки в устройства с фиксированным выходным напряжением на место R1 нужно установить постоянный резистор, используя формулу R1=1210(Uвых/1.23-1), где Uвых - требуемое выходное напряжение.  Модуль может работать в режиме стабилизатора тока, для этого вместо R2 нужно установить внешний резистор, рассчитываемый по формуле R=1,23/I, где I - требуемый выходной ток. Резистор должен быть соответствующей мощности. При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200 мкФ. Технические характеристики Параметр Значение Входное напряжение, не более 40 В Выходное напряжение 1,2..37 В Выходной ток во всем диапазоне напряжений, не более 3 А Ограничение выходного тока 3..4 А Частота преобразования 150 КГц Температура модуля при tокр = 25° С, Uвх = 25 В, Uвых = 12 В, Iвых = 3 А 75° С КПД при Uвх = 25 В, Uвых = 12 В, Iвых = 3А 90% Диапазон рабочих температур -40..85° С Защита от переполюсовки нет Размеры модуля с радиатором 50 х 49 х 31 мм Вес модуля с радиатором 51 г Схема включения с вольтметром SVH0043 Схема включения стабилизатором тока 1,6 А
