SCV0050-ADJ-3A Импульсный стабилизатор напряжения регулируемый, 3 А

RUB 404.9 RUB

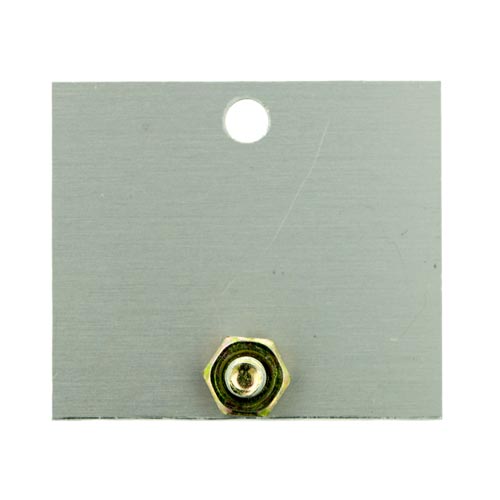

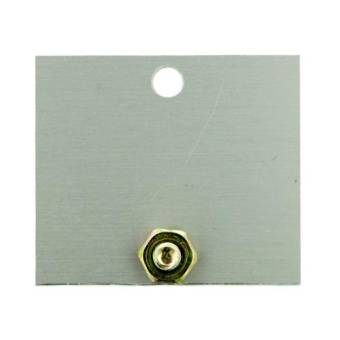

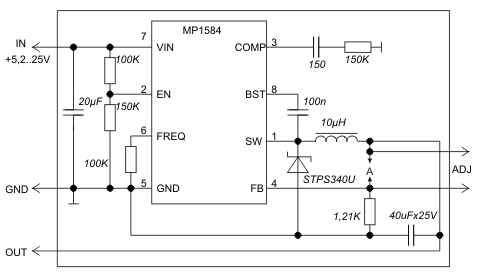

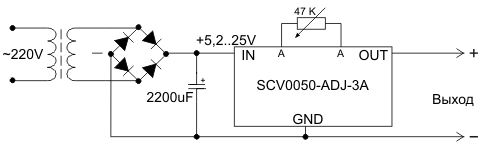

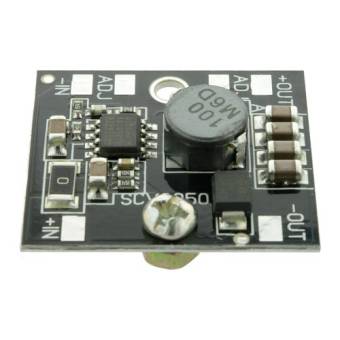

Импульсный стабилизатор напряжения предназначен для установки в различные электронные устройства с регулируемым выходным напряжением. Стабилизатор работает в импульсном режиме, имеет высокий КПД. Может использоваться в роли стабилизатора с фиксированным напряжением при установке постоянного резистора. Технические характеристики Параметр Значение Входное напряжение 5,2..25 В Выходное напряжение 0,8..24,5 В Выходной ток см. Табл. 1 Ограничение выходного тока 3..4 А Частота преобразования 900 КГц Температура модуля без радиатора при tокр=25°С, Uвх=25 В, Uвых=12 В, Iвых=0,5 А 45°С     Температура модуля без радиатора при tокр=25°С, Uвх=25 В,Uвых=12 В, Iвых=1,0 А 52°С     Температура модуля без радиатора при tокр=25°С, Uвх=25 В,Uвых=12 В, Iвых=2,0 А 78°С     Температура модуля с радиатором 125 кв.см при tокр=25°С, Uвых=12 В, Uвх=25 В, Iвых=3,0 А 50°С     КПД при Uвх = 25 В, Uвых=12 В, Iвых = 3,0 А 93% Диапазон рабочих температур -20..85° С Защита от переполюсовки нет Размеры модуля 27.5х24х5.3 мм Вес модуля 3,5 г Таблица 1. Максимальный выходной ток Напряжение выходное Выходной ток без радиатора Выходной ток с радиатором 125 кв.см. Выходной ток с радиатором 250 кв.см. 0,8..13 В 2,0 А 3,0 А 3,0 А 13..24,5 В 1,5 А 2,0 А 3,0 А Описание Для использования модуля в роли стабилизатора с регулируемым выходным напряжением к контактам "ADJ" необходимо подключить переменный резистор (см. Рис.1). Провода подключения переменного резистора должны быть как можно короче и располагаться как можно дальше от источников импульсных помех.  Модуль может использоваться в роли стабилизатора с фиксированным выходным напряжением в диапазоне 0,8..24,5 В, для этого необходимо установить резистор в позицию "A". Номинал резистора рассчитывается по формуле R=1210*(Uвых/0.8-1) где Uвых - требуемое выходное напряжение. Контакты "A" и ADJ соединены параллельно. Модуль выполнен на плате с алюминиевой подложкой. При выходном токе до 1,5 А не нуждается в дополнительном теплоотводе. При выходном токе более 1,5 А см. табл. 1. В качестве радиатора можно использовать металлическое шасси прибора, в который он устанавливается. Устройство имеет тепловую защиту и ограничение по выходному току от 3 до 4 А. Выходное напряжение не может превышать напряжение на входе. При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор емкостью не менее 2200 мкф. Внимание! Устанавливать модуль на радиатор необходимо металлическими винтами, для обеспечения гальванической связи между контактом модуля и алюминиевой подложкой. При использовании теплопроводной пасты ее количество должно быть минимально. Винт, установленный в отверстие модуля, обеспечивает необходимую для корректной работы стабилизатора  гальваническую связь минусового контакта с подложкой, поэтому винт не следует удалять при использовании без радиатора. В OEM-поставках модули поставляются без установленного винта, винты находятся отдельно в количестве соответствующем поставке. Рис.1. Схема включения стабилизатора напряжения SCV0050-ADJ-3A Рис.2. Схема стабилизатора напряжения SCV0050-ADJ-3A Габаритные размеры стабилизатора напряжения SCV0050 Использование стабилизатора SCV0050-ADJ-3A с кнопочным контроллером импульсного стабилизатора напряжения SCPS0037 не рекомендуется, так как есть заметная зависимость выходного напряжения от тока нагрузки. Для совместного использования импульсного стабилизатора с кнопочным контроллером SCPS0037 рекомендуется пара: SCV0023-ADJ-3A и SCPS0037.
