      -SCV0026-ADJ-2A - Регулируемый импульсный стабилизатор напряжения 1.2-37 V, 2 А

      SCV0026-ADJ-2A - Регулируемый импульсный стабилизатор напряжения 1.2-37 V, 2 А

      • SCV0026-ADJ-2A - Регулируемый импульсный стабилизатор напряжения 1.2-37  V, 2 А
      • SCV0026-ADJ-2A - Регулируемый импульсный стабилизатор напряжения 1.2-37  V, 2 А
      • SCV0026-ADJ-2A - Регулируемый импульсный стабилизатор напряжения 1.2-37  V, 2 А
      • SCV0026-ADJ-2A - Регулируемый импульсный стабилизатор напряжения 1.2-37  V, 2 А
      • SCV0026-ADJ-2A - Регулируемый импульсный стабилизатор напряжения 1.2-37  V, 2 А
      • SCV0026-ADJ-2A - Регулируемый импульсный стабилизатор напряжения 1.2-37  V, 2 А
      Артикул: 0434

      Входное напряжение - не более 40 В, Выходное напряжение - 1,2..37 В, Выходной ток - не более 2 А

      Подробнее
      Поделиться
      Со склада (75)
      Товар в наличии на складе, резервируется при заказе
      Нужно больше?
      Возможна отгрузка в течение 1-2 рабочих дней
      550 руб.
      - +
      В корзинуВ корзине
      Условия оплаты и доставки
      Производственная поставка (OEM):
      Минимальное количество OEM-поставки: 500 ,
      Цена за 1 в OEM партии: 379.50 руб.
      Подробнее
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Выходной контроль Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Характеристики
      • Отзывы
      • Задать вопрос
      • ОЕМ-поставки
      • Регулируемый импульсный стабилизатор напряжения предназначен как для установки в радиолюбительские устройства с фиксированным выходным напряжением, так для лабораторного блока питания с регулируемым выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в большом теплоотводе. Модуль выполнен на плате с алюминиевой подложкой, что позволяет в течение продолжительного времени снимать выходной ток до 2 А (при Uвых < = 12 В) без установки дополнительного теплоотвода. При необходимости к тыльной стороне модуля можно прикрепить радиатор площадью не менее 100см2. Радиатор может быть прикреплен винтами, для этого в модуле предусмотрены два отверстия, для максимальной теплопередачи используйте пасту КПТ-8. В случае невозможности использовать крепежные винты, модуль может быть прикреплен к радиатору/металлической части устройства с использованием автогерметика. Для этого нужно нанести герметик в центр тыльной части модуля, притереть поверхности таким образом, чтобы зазор между ними был минимален и прижать на 24 часа.

        Устройство имеет тепловую защиту и ограничение по выходному току от 2 до 3 А. Выходное напряжение не может превышать напряжение на входе. Для того чтобы начать эксплуатировать стабилизатор необходимо припаять переменный резистор от 47 до 68 Ком к контактам на плате R1. Переменный резистор не следует подключать на длинных проводах.

        Для установки в устройства с фиксированным выходным напряжением на место R1 нужно установить постоянный резистор, используя формулу R1=1210(Uвых/1.23-1), где Uвых - требуемое выходное напряжение.

        Модуль может работать в режиме стабилизатора тока, для этого вместо R2 нужно установить внешний резистор, рассчитываемый по формуле R=1,23/I, где I - требуемый выходной ток. Резистор должен быть соответствующей мощности.

        При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200мкф.

        Технические характеристики

        Параметр Значение
        Входное напряжение, не более 40 В
        Выходное напряжение 1,2..37 В
        Выходной ток во всем диапазоне напряжений, не более 2 А
        Ограничение выходного тока 2..3 А
        Частота преобразования 150 КГц
        Температура модуля без радиатора при tокр = 25° С, Uвх = 25 В, Uвых = 12 В
        при вых. токе 0,5 А 37° С
        при вых. токе 1 А 50° С
        при вых. токе 2 А 70° С
        КПД при Uвх = 25 В, Uвых = 12 В, Iвых = 1А 90%
        Диапазон рабочих температур -40..105° С
        Защита от переполюсовки нет
        Размеры модуля 43 х 40 х 12 мм
        Вес модуля 15 г

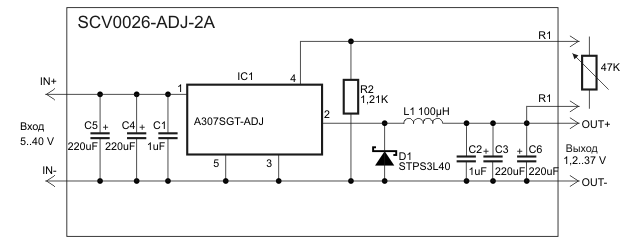

        Схема модуля

        Схема SCV0026-ADJ-2A

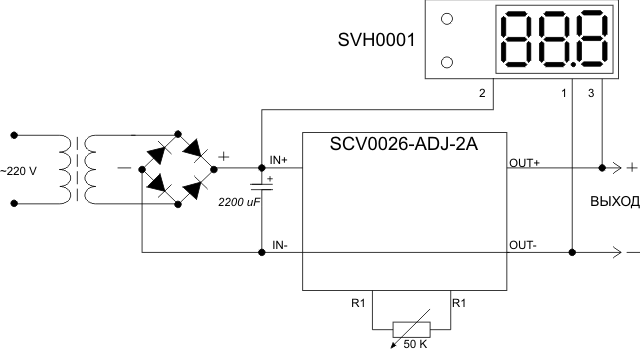

        Схема включения с вольтметром SVH0001

        Схема включения с вольтметром SVH0001

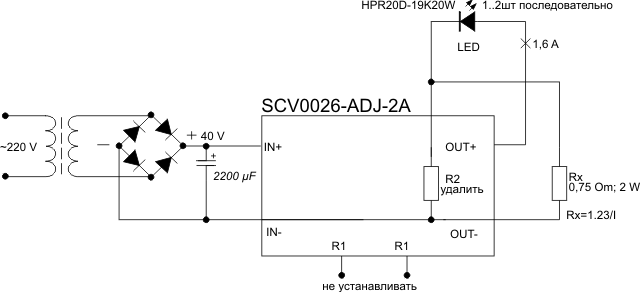

        Схема включения стабилизатором тока 1,6 А

        Схема включения стабилизатором тока 1,6 А

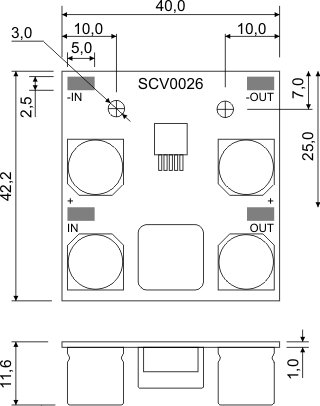

        Габаритные размеры

        Габаритные размеры SCV0026

        Ссылки по теме:

        • Описание
      • Тип Понижающий
        Напряжение Регулируемый 1,2..37 В
        Ток До 2 А
      • Для производственных предприятий возможна поставка партий в технологической упаковке, т.н. OEM поставка. Удобный и выгодный вариант для производителей. В OEM партии модули поставляются упаковками.

      SCV0026-ADJ-2A - Регулируемый импульсный стабилизатор напряжения 1.2-37 V, 2 А SCV0026-ADJ-2A - Регулируемый импульсный стабилизатор напряжения 1.2-37 V, 2 А 0434 SCV0026-ADJ-2A - Регулируемый импульсный стабилизатор напряжения 1.2-37  V, 2 А SCV0026-ADJ-2A - Регулируемый импульсный стабилизатор напряжения 1.2-37  V, 2 А
      RUB 550 RUB
      Тип
      Понижающий
      Напряжение
      Регулируемый 1,2..37 В
      Ток
      До 2 А
      Регулируемый импульсный стабилизатор напряжения предназначен как для установки в радиолюбительские устройства с фиксированным выходным напряжением, так для лабораторного блока питания с регулируемым выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в большом теплоотводе. Модуль выполнен на плате с алюминиевой подложкой, что позволяет в течение продолжительного времени снимать выходной ток до 2 А (при Uвых < = 12 В) без установки дополнительного теплоотвода. При необходимости к тыльной стороне модуля можно прикрепить радиатор площадью не менее 100см2. Радиатор может быть прикреплен винтами, для этого в модуле предусмотрены два отверстия, для максимальной теплопередачи используйте пасту КПТ-8. В случае невозможности использовать крепежные винты, модуль может быть прикреплен к радиатору/металлической части устройства с использованием автогерметика. Для этого нужно нанести герметик в центр тыльной части модуля, притереть поверхности таким образом, чтобы зазор между ними был минимален и прижать на 24 часа. Устройство имеет тепловую защиту и ограничение по выходному току от 2 до 3 А. Выходное напряжение не может превышать напряжение на входе. Для того чтобы начать эксплуатировать стабилизатор необходимо припаять переменный резистор от 47 до 68 Ком к контактам на плате R1. Переменный резистор не следует подключать на длинных проводах. Для установки в устройства с фиксированным выходным напряжением на место R1 нужно установить постоянный резистор, используя формулу R1=1210(Uвых/1.23-1), где Uвых - требуемое выходное напряжение.  Модуль может работать в режиме стабилизатора тока, для этого вместо R2 нужно установить внешний резистор, рассчитываемый по формуле R=1,23/I, где I - требуемый выходной ток. Резистор должен быть соответствующей мощности. При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200мкф. Технические характеристики Параметр Значение Входное напряжение, не более 40 В Выходное напряжение 1,2..37 В Выходной ток во всем диапазоне напряжений, не более 2 А Ограничение выходного тока 2..3 А Частота преобразования 150 КГц Температура модуля без радиатора при tокр = 25° С, Uвх = 25 В, Uвых = 12 В при вых. токе 0,5 А 37° С при вых. токе 1 А 50° С при вых. токе 2 А 70° С КПД при Uвх = 25 В, Uвых = 12 В, Iвых = 1А 90% Диапазон рабочих температур -40..105° С Защита от переполюсовки нет Размеры модуля 43 х 40 х 12 мм Вес модуля 15 г Схема модуля Схема включения с вольтметром SVH0001 Схема включения стабилизатором тока 1,6 А Габаритные размеры Ссылки по теме: Описание
      Страницы: 1 2 След.
      ekits_support 10 декабря 2016 12:19
      Используя  SCV0026-ADJ-2A + SCPS0037-25-0.1 можно получить на выходе напряжение в диапазоне 4,0 - 5,5 вольт, но без ограничения ниже 4,0В и ограничения выше 5,5В.
      Имя
      Роман 8 декабря 2016 19:50
      Добрый день! Подскажите, пожалуйста, можно ли получить на выходе стабилизатора напряжение, регулируемое  в пределах 4,0 - 5,5 вольт, используя кнопочный контроллер SCPS0037-25-0.1? И если да, то какие изменения надо внести в схему?
      Имя
      ekits_support 7 декабря 2015 08:08
      Для питания от генератора, необходимо на выход выпрямителя поставить конденсатор не менее 2200мкф, как указано в схеме. От переменки питать модуль нельзя! Для консультации пишите в техподдержку.
      Имя
      Сергей 5 декабря 2015 19:22
      Странно, попробовал запитать не от генератора, а от аккумулятора - ток большой стал. Напряжение четко 3 в, а ток махнул под 2А. А при питании от генератора через выпрямитель при любом напряжении от 1.2В до 24В ток 104мА. При том странно, мультиметр фиксирует изменение напряжения при вращении резистора, а нагрузка, маленький электродвигатель, не изменят своего поведения - вращается с одинаковой скоростью, будто и не изменяется ни чего вовсе... Как это можно объяснить? Устройство можно питать переменным током, напрямую от генератора?
      Имя
      сергей 5 декабря 2015 15:42
      Сегодня получил устройство. по первым тестам что-то не так. подпаял переменный резистор 50 Ком. Напряжение регулируется нормально, а вот выходной ток - 104 мА при любом напряжении от 22 В до  1,5 В
      Что такое, почему не повышается ток при понижении напряжения?
      Имя
      ekits_support 29 ноября 2015 22:45
      Превышение входного напряжение более 40В может вывести модуль из строя.
      Простого варианта защиты не могу подсказать. Если нагрузка на выходе модуля боле-менее постоянная, то можно "уронить" входное напряжение на мощном резисторе.
      Имя
      Валентин 29 ноября 2015 09:21
      Скажите, а как прибор реагирует на перенапряжение, насколько опасно оно? Напряжение источника питания не постоянно и варьируется от 35 до 47 вольт. При чем повышение может продолжаться довольно продолжительное время. Что можно сделать что бы защитить прибор?
      Имя
      ekits_support 15 ноября 2015 22:02
      Да,устройство повышает ток, при входном напряжении 40В и 25мА, выходной ток будет около 250мА при напряжении 3В.
      Имя
      Сергей 15 ноября 2015 15:43
      Вопрос такой - устройство повышает ток?
      Ну скажем если питание от велосипедной динамки (самопальной) напряжением 40 вольт и током 25 миллиампер, возможно ли с устройства снять 3 вольта 150 миллиампер?
      Имя
      ekits_support 24 марта 2014 20:03
      Источник питания может быть любой, импульсный, трансформаторный (50Гц), аккумуляторная батарея.
      Имя
      Страницы: 1 2 След.
