      -SCV0023-ADJ-3A - Регулируемый импульсный стабилизатор напряжения 1.2-37 V, 3 А

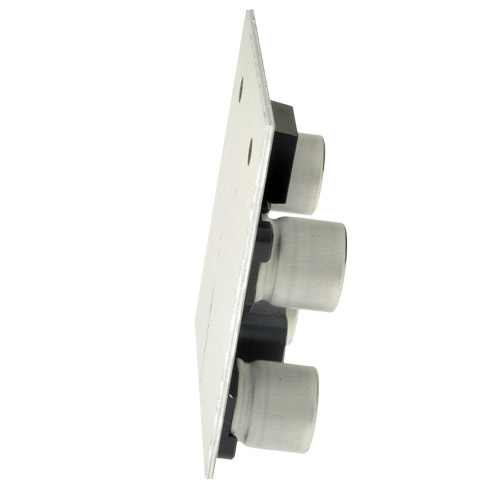

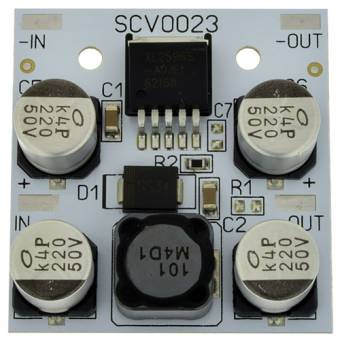

      SCV0023-ADJ-3A - Регулируемый импульсный стабилизатор напряжения 1.2-37 V, 3 А

      Хиты
      Советуем
      • SCV0023-ADJ-3A - Регулируемый импульсный стабилизатор напряжения 1.2-37  V, 3 А
      • SCV0023-ADJ-3A - Регулируемый импульсный стабилизатор напряжения 1.2-37  V, 3 А
      • SCV0023-ADJ-3A - Регулируемый импульсный стабилизатор напряжения 1.2-37  V, 3 А
      • SCV0023-ADJ-3A - Регулируемый импульсный стабилизатор напряжения 1.2-37  V, 3 А
      • SCV0023-ADJ-3A - Регулируемый импульсный стабилизатор напряжения 1.2-37  V, 3 А
      • SCV0023-ADJ-3A - Регулируемый импульсный стабилизатор напряжения 1.2-37  V, 3 А
      Артикул: 0429

      Входное напряжение - не более 40 В, Выходное напряжение - 1,2..37 В, Выходной ток - не более 3 А

      Подробнее
      Поделиться
      Со склада (157)
      Товар в наличии на складе, резервируется при заказе
      Нужно больше?
      Возможна отгрузка в течение 1-2 рабочих дней
      330 руб.
      - +
      В корзинуВ корзине
      Условия оплаты и доставки
      Производственная поставка (OEM):
      Минимальное количество OEM-поставки: 500 ,
      Цена за 1 в OEM партии: 227 руб.
      Подробнее
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Выходной контроль Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Характеристики
      • Отзывы
      • Задать вопрос
      • ОЕМ-поставки
      • Регулируемый импульсный стабилизатор напряжения предназначен как для установки в радиолюбительские устройства с фиксированным выходным напряжением, так для лабораторного блока питания с регулируемым выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в большом теплоотводе. Модуль выполнен на плате с алюминиевой подложкой, что позволяет в течение продолжительного времени снимать выходной ток до 2 А без установки дополнительного теплоотвода. Для токов более 2 А к тыльной стороне модуля необходимо прикрепить радиатор площадью не менее 145 кв.см. Радиатор может быть прикреплен винтами, для этого в модуле предусмотрены два отверстия, для максимальной теплопередачи используйте пасту КПТ-8. В случае невозможности использовать крепежные винты, модуль может быть прикреплен к радиатору/металлической части устройства с использованием автогерметика. Для этого нужно нанести герметик в центр тыльной части модуля, притереть поверхности таким образом, чтобы зазор между ними был минимален и прижать на 24 часа.

        Устройство имеет тепловую защиту и ограничение по выходному току от 3 до 4 А. Выходное напряжение не может превышать напряжение на входе. Для того чтобы начать эксплуатировать стабилизатор необходимо припаять переменный резистор от 47 до 68 Ком к контактам на плате R1. Переменный резистор не следует подключать на длинных проводах.

        Для установки в устройства с фиксированным выходным напряжением на место R1 нужно установить постоянный резистор, используя формулу R1=1210(Uвых/1.23-1), где Uвых - требуемое выходное напряжение.

        Модуль может работать в режиме стабилизатора тока, для этого вместо R2 нужно установить внешний резистор, рассчитываемый по формуле R=1,23/I, где I - требуемый выходной ток. Резистор должен быть соответствующей мощности.

        При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200 мкФ.

        Технические характеристики

        Параметр Значение
        Входное напряжение, не более 40 В
        Выходное напряжение 1,2..37 В
        Выходной ток во всем диапазоне напряжений, не более 3 А
        Ограничение выходного тока 3..4 А
        Частота преобразования 150 КГц
        Температура модуля без радиатора при tокр = 25° С, Uвх = 25 В, Uвых = 12 В
        при вых. токе 0,5 А 36° С
        при вых. токе 1 А 47° С
        при вых. токе 2 А 65° С
        при вых. токе 3 А 115° С
        КПД при Uвх = 25 В, Uвых = 12 В, Iвых = 3А 90%
        Диапазон рабочих температур -40..85° С
        Защита от переполюсовки нет
        Размеры модуля 43 х 40 х 12 мм
        Вес модуля 15 г

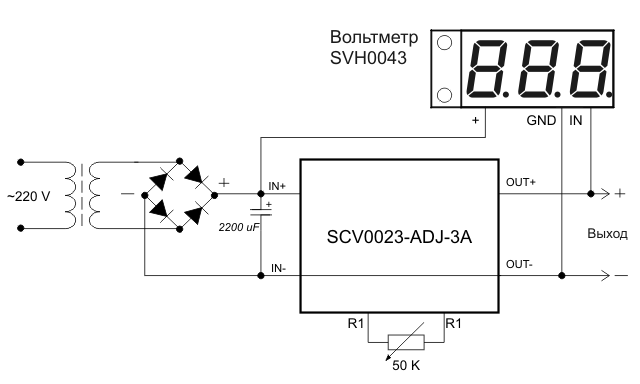

        Схема включения с вольтметром SVH0043

        Схема включения SCV0023-ADJ-3A с вольтметром SVH0043

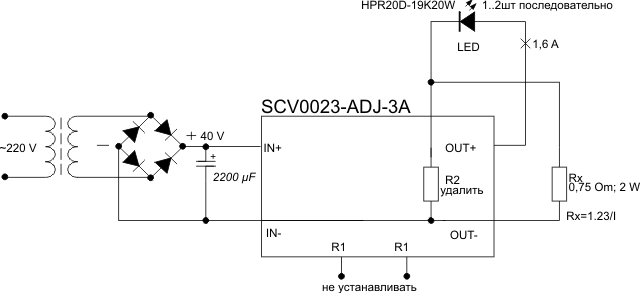

        Схема включения стабилизатором тока 1,6 А

        Схема включения SCV0023 стабилизатором 1,6 А

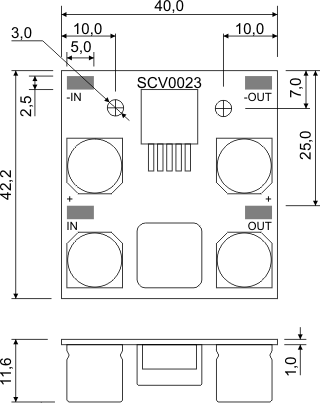

        Габаритные размеры

        Габаритные размеры SCV0023

        Документы

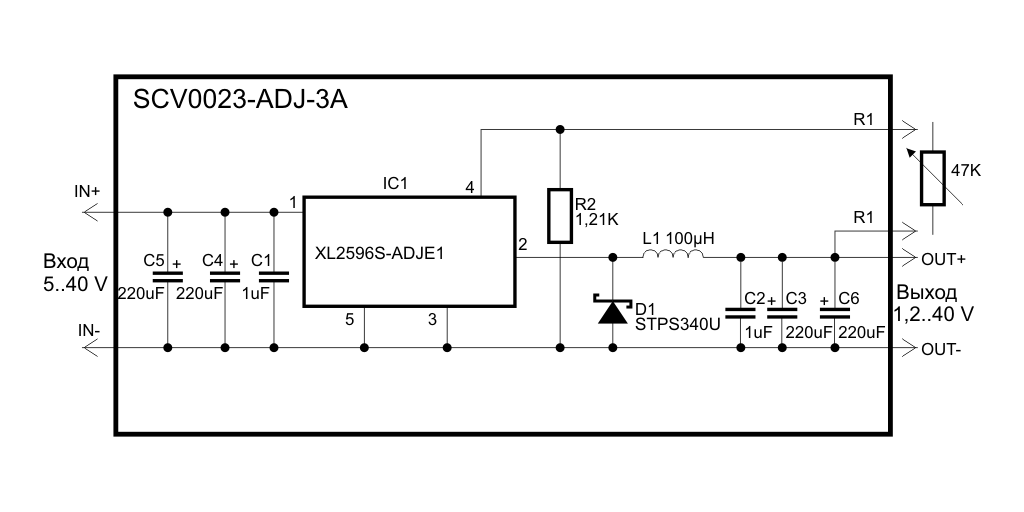

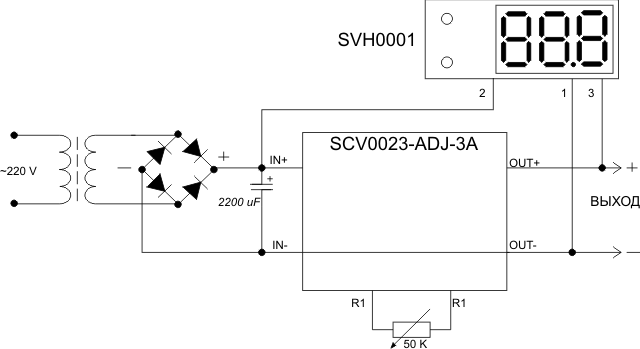

        Схема включения регулируемого стабилизатора SCV0023-ADJ-3A с вольтметром SVH0001 Размер: 14,6 кб
        Схема стабилизатора напряжения SCV0023-ADJ-3A Размер: 29,8 кб
      • Тип Понижающий
        Напряжение Регулируемый 1,2..37 В
        Ток 3 А
      • Для производственных предприятий возможна поставка партий в технологической упаковке, т.н. OEM поставка. Удобный и выгодный вариант для производителей. В OEM партии модули поставляются упаковками.

      SCV0023-ADJ-3A - Регулируемый импульсный стабилизатор напряжения 1.2-37 V, 3 А SCV0023-ADJ-3A - Регулируемый импульсный стабилизатор напряжения 1.2-37 V, 3 А 0429 SCV0023-ADJ-3A - Регулируемый импульсный стабилизатор напряжения 1.2-37  V, 3 А SCV0023-ADJ-3A - Регулируемый импульсный стабилизатор напряжения 1.2-37  V, 3 А
      RUB 330 RUB
      Тип
      Понижающий
      Напряжение
      Регулируемый 1,2..37 В
      Ток
      3 А
      Регулируемый импульсный стабилизатор напряжения предназначен как для установки в радиолюбительские устройства с фиксированным выходным напряжением, так для лабораторного блока питания с регулируемым выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в большом теплоотводе. Модуль выполнен на плате с алюминиевой подложкой, что позволяет в течение продолжительного времени снимать выходной ток до 2 А без установки дополнительного теплоотвода. Для токов более 2 А к тыльной стороне модуля необходимо прикрепить радиатор площадью не менее 145 кв.см. Радиатор может быть прикреплен винтами, для этого в модуле предусмотрены два отверстия, для максимальной теплопередачи используйте пасту КПТ-8. В случае невозможности использовать крепежные винты, модуль может быть прикреплен к радиатору/металлической части устройства с использованием автогерметика. Для этого нужно нанести герметик в центр тыльной части модуля, притереть поверхности таким образом, чтобы зазор между ними был минимален и прижать на 24 часа. Устройство имеет тепловую защиту и ограничение по выходному току от 3 до 4 А. Выходное напряжение не может превышать напряжение на входе. Для того чтобы начать эксплуатировать стабилизатор необходимо припаять переменный резистор от 47 до 68 Ком к контактам на плате R1. Переменный резистор не следует подключать на длинных проводах. Для установки в устройства с фиксированным выходным напряжением на место R1 нужно установить постоянный резистор, используя формулу R1=1210(Uвых/1.23-1), где Uвых - требуемое выходное напряжение. Модуль может работать в режиме стабилизатора тока, для этого вместо R2 нужно установить внешний резистор, рассчитываемый по формуле R=1,23/I, где I - требуемый выходной ток. Резистор должен быть соответствующей мощности. При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200 мкФ. Технические характеристики Параметр Значение Входное напряжение, не более 40 В Выходное напряжение 1,2..37 В Выходной ток во всем диапазоне напряжений, не более 3 А Ограничение выходного тока 3..4 А Частота преобразования 150 КГц Температура модуля без радиатора при tокр = 25° С, Uвх = 25 В, Uвых = 12 В при вых. токе 0,5 А 36° С при вых. токе 1 А 47° С при вых. токе 2 А 65° С при вых. токе 3 А 115° С КПД при Uвх = 25 В, Uвых = 12 В, Iвых = 3А 90% Диапазон рабочих температур -40..85° С Защита от переполюсовки нет Размеры модуля 43 х 40 х 12 мм Вес модуля 15 г Схема включения с вольтметром SVH0043 Схема включения стабилизатором тока 1,6 А Габаритные размеры
      Страницы: 1 2 3 4 След.
      Дмитрий (тех.поддержка) 30.10.2017 11:19:29
      Цитата
      Денис Юрьевич Доронин пишет:
      Можно ли использовать трансформатор где на выходе 17 вольт и ток 9 ампер ???
      Если на выходе трансформатора постоянный ток то этот трансформатор можно использовать. При этом максимальное выходное напряжение на выходе модуля не будет превышать 16..17 Вольт.
      Дмитрий (тех.поддержка) 30.10.2017 11:18:26
      Цитата
      2tpp@mail.ru пишет:
      Максимальный ток источника питания должен быть как минимум на 20% больше тока снимаемого с выхода модуля. Т.е. если на выходе модуля требуется снимать ток 2 А, то источник питания должен обеспечивать 2,2 А и более.
      Максимальный ток источника питания должен быть как минимум на 20% больше тока снимаемого с выхода модуля. Т.е. если на выходе модуля требуется снимать ток 2 А, то источник питания должен обеспечивать 2,2 А и более.
      2tpp@mail.ru 29.10.2017 14:34:30
      Какой максимальный ток должен быть у питания при подключении к модулю ?
      Спасибо.
      Денис Юрьевич Доронин 29.10.2017 11:48:35
      Можно ли использовать трансформатор где на выходе 17 вольт и ток 9 ампер ???
      Николай 10.02.2015 19:35:35
      Здравствуйте. Заинтересовала такая идея - смогу ли я приспособить к данному стабилизатору цифровой потенциометр? Спасибо.
      Александр 24.12.2014 23:50:37
      2А * 30В = 60 Вт... КПД  = 90%. Оставшиеся 10% улетели? На силовых элементах выделится 6 Вт. Без радиатора любой малогабаритный элемент выдерживает 1Вт. Пусть на индуктивности и диоде рассеится (улетит в никуда :-)) половина - 3 Вт эта пендюрка не выдержит (если не припаяна на массивную медяху печатной платы. Или я не понял, о каком БП идёт речь. И я о пожизненном:-)) включении без принудительной вентиляции, а не на раз пописать. А если в корпус, да без дырочек...
      А. Михеев
      Виктор Александров 09.12.2014 17:49:48
      Здравствуйте!
      Собрал импульсный стабилизатор и цифровой вольтметр в единую конструкцию. Все работает прекрасно. С учетом возможностей трансформатора "тянет" ток 2 А при 30 В напряжения.
      Вопрос: А можно ли данный стабилизатор включать без нагрузки (не считая вольтметра)?
      Как, например,блоки питания компьютеров?
      Спасибо!
      ekits_support 10.12.2014 07:30:54
      SCV0023-ADJ-3A включать без нагрузки можно.
      ekits_support 09.11.2014 19:56:14
      Нет, так не должно быть. Сообщите на ekits@mail.ru параметры ИП, тип и параметры на загрузки на выходе SCV0023. установленное вых. напряжение, длинна проводов к R1.  Тип используемого R1.
      Антон 08.11.2014 17:39:49
      Вопрос такой. При питании стабилизатора от китайского адаптера для ноутбука, на выходе стабилизатора наблюдается постоянное изменение напряжения на 0,1 - 0,5В. Так должно быть? Если да, то подскажите как исправить такую неприятность. Спасибо.
      Страницы: 1 2 3 4 След.

      Чтобы оставить отзыв, нужно авторизоваться. Пожалуйста, войдите с Вашей учетной записью

      Войти

      Задать вопрос

      ОЕМ-поставки

      • Аксессуары
      • Рекомендуемые товары
      • Персональные рекомендации
        • Советуем
          Радиатор для SCV0023, 145 кв.см.
          Радиатор для SCV0023, 145 кв.см.
          В наличии
          95 руб.
          Подробнее
        • Провод монтажный красный+черный 2* 0,25кв.мм. 1 метр.
          Провод монтажный красный+черный 2* 0,25кв.мм. 1 метр.
          В наличии
          13 руб.
          Подробнее
        • R1620, 50КОм (сп3-4ам) вал 20мм, резистор переменный
          R1620, 50КОм (сп3-4ам) вал 20мм, резистор переменный
          В наличии
          54 руб.
          Подробнее
        • RS09-R-30, 50КОм , резистор переменный
          RS09-R-30, 50КОм , резистор переменный
          В наличии
          45 руб.
          Подробнее
        • Советуем
          SCV0050-ADJ-3A Импульсный стабилизатор напряжения регулируемый, 3 А
          SCV0050-ADJ-3A Импульсный стабилизатор напряжения регулируемый, 3 А
          В наличии
          168 руб.
          Подробнее
        • SCPS0037-13V-0.05 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 13 В, шаг 0.05 В
          SCPS0037-13V-0.05 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 13 В, шаг 0.05 В
          В наличии
          159 руб.
          Подробнее
        • Хиты
          SCPS0037-25V-0.1 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 25 В, шаг 0.1 В
          SCPS0037-25V-0.1 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью, до 25 В, шаг 0.1 В
          В наличии
          159 руб.
          Подробнее
        • Советуем
          Ручка приборная 21X17BL
          Ручка приборная 21X17BL
          В наличии
          22 руб.
          Подробнее
        • Конденсатор, 2200мкФ х 50В, 105С, jamicon
          Конденсатор, 2200мкФ х 50В, 105С, jamicon
          В наличии
          38 руб.
          Подробнее
        • Конденсатор, 2200мкФ х 50В, 105С, samwha, 16х35
          Конденсатор, 2200мкФ х 50В, 105С, samwha, 16х35
          В наличии
          34 руб.
          Подробнее
        • Паста теплопроводная КПТ-8, 4 г
          Паста теплопроводная КПТ-8, 4 г
          В наличии
          24 руб.
          Подробнее
      2019 © Ekits
      Магазин электронных модулей
      Компания
      Покупателям
      Помощь
      • Контакты
      • Новости
      • Отзывы
      • Инструменты
      • Маркировка резисторов
      • Акции
      • Скидки
      • Гарантии
      • Соглашение
      • OEM-поставки
      • Дилеры
      • Видео-обзоры
      • Статьи
      • Оплата
      • Доставка
      • Поддержка
      (836) 457-20-99 Заказать звонок
      Работаем пн-пт с 8 до 17 МСК
      Будь всегда в курсе акций и скидок!
      2019 © Ekits
      Магазин электронных модулей
