Заботливый контроллер заряда 12 В свинцового аккумулятора
RSS

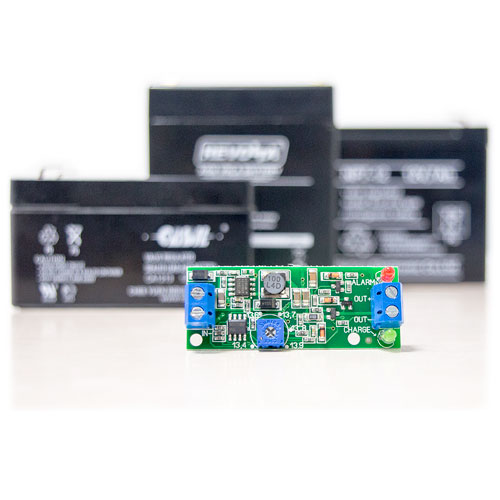

Недорогой и простой в эксплуатации контроллер разработан специально для встраивания в аккумуляторные системы. Контроллер "прощает" ошибки при подключении, переполюсовка питания и аккумулятора не выведут из строя как сам аккумулятор, так и контроллер, минимум органов управления и индикации позволяет использовать контроллер даже любителю. Контроллер имеет два клеммника для удобства подключения источника питания и аккумулятора и два светодиода статуса для отображения состояния.
Схема включения контроллера заряда SCD0049

Технические характеристики
Напряжение питания | 16..25 В |
Диапазон регулировки напряжения окончания заряда | 13,4..13,9 В |
Защита от переполюсовки аккумулятора | Да |
Защита от переполюсовки питания | Да |
Описание работы
Контроллер работает в режиме постоянной подзарядки (буферный режим), подстроечный резистор на плате контроллера позволяет выставить напряжение окончания заряда в диапазоне от 13,4 до 13,9 вольт. Буферный режим заряда наиболее оптимален для продления срока эксплуатации аккумулятора, так как аккумулятор большую часть времени находится в максимально заряженном состоянии.
Регулировка напряжения контроллера заряда SCD0049
Для максимального срока эксплуатации аккумулятора цикл заряда должен длиться не менее 8-16 часов. Как правило, эта информация указывается производителями на аккумуляторе. Время заряда контроллером зависит от ёмкости аккумулятора.
Контроллер заряда имеет два светодиода. Зеленый светодиод информирует о том, что в данный момент происходит заряд аккумулятора. Контроллер автоматически определяет необходимый ток заряда. В процессе заряда, с приближением напряжения аккумулятора до установленного, ток заряда снижается. При снижении зарядного тока менее определённого уровня (см. параметр “Отключение индикации заряда при токе менее” в таблице Технические характеристики), зелёный светодиод отключается.

Красный светодиод информирует о том, что аккумулятор подключен в обратной полярности, заряд при этом не происходит.
При отключении питающего напряжения разряд аккумулятора через модуль не происходит.
Подключенный к зарядному устройству аккумулятор, с остаточным напряжением менее 10 В, контроллер определяет как неисправный и заряд не происходит.
При питании модуля от низкочастотного трансформатора с диодным мостом, на выход диодного моста необходимо установить конденсатор емкостью не менее 1000 мкФ.
С использованием нескольких модулей SCD0049 можно конструировать системы заряда для группы последовательно включенных аккумуляторов, без дополнительной схемы балансировки, при условии питания модулей от отдельных гальванически развязанных источников питания.
Встречайте наши новинки!
Выберите свой контроллер заряда для свинцовых 12 В аккумуляторов в нашем каталоге в разделе -Модули - Контроллеры
Цены указаны на дату публикации новости 02.12.2017.
