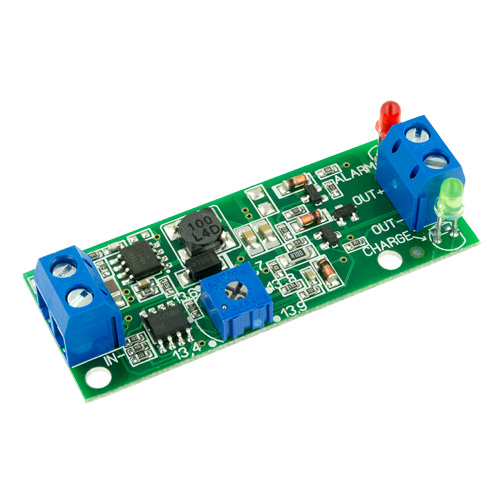

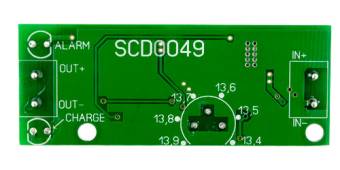

SCD0049-0.7A - Контроллер заряда 12 В свинцового аккумулятора

RUB 741 RUB

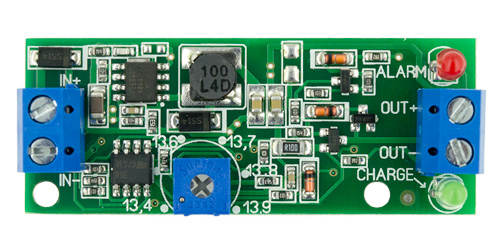

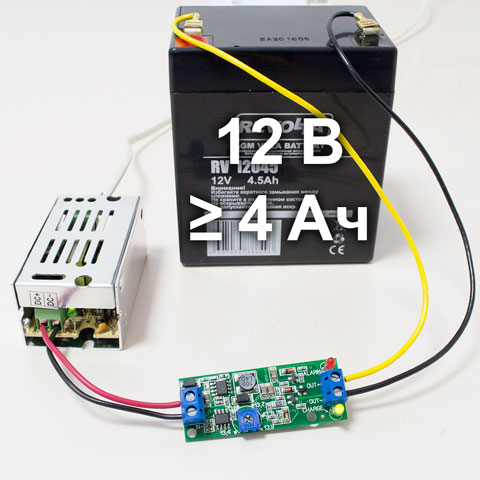

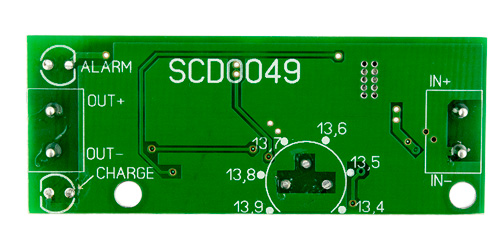

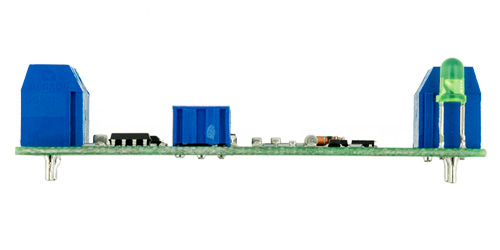

Назначение Контроллер заряда SCD0049-0.7A предназначен для безопасного заряда 12 В свинцово-кислотных аккумуляторов, ёмкостью от 4 Aч и более, в буферном режиме. Недорогой и простой в эксплуатации контроллер разработан специально для встраивания в аккумуляторные системы. Контроллер "прощает" ошибки при подключении, переполюсовка питания и аккумулятора не выведут из строя как сам аккумулятор, так и контроллер, минимум органов управления и индикации позволяет использовать контроллер даже любителю. Контроллер имеет два клеммника для удобства подключения источника питания, и аккумулятора и два светодиода статуса для отображения состояния.  Схема включения контроллера заряда SCD0049-0.7A Технические характеристики Параметр Значение Напряжение питания 16..25 В Максимальный ток заряда 0,7 А Диапазон регулировки напряжения окончания заряда 13,4..13,9 В Погрешность напряжения окончания заряда +/-0,1 В Отключение индикации заряда при токе менее 14 мА Температура модуля при Uпит. = 25 В, tокр. = 25°C 58°С Диапазон рабочих температур -20..85°С Защита от переполюсовки аккумулятора Да Защита от переполюсовки питания Да Вес 8 г Описание работы Свинцовый аккумулятор разработан более 150 лет назад и до сегодняшнего дня остается наиболее распространенным аккумулятором в источниках аварийного и резервного питания, на транспорте и прочих. Свинцовые аккумуляторы хорошо работают на высоких импульсных токах. Максимальная мощность может быть выдана в нагрузку за короткое время, что делает их идеальными для использования там, где может понадобится большое количество энергии. Именно поэтому они используются для электрического запуска двигателей внутреннего сгорания. Контроллер работает в режиме постоянной подзарядки (буферный режим), подстроечный резистор на плате контроллера позволяет выставить напряжение окончания заряда в диапазоне от 13,4 до 13,9 вольт. Обычно, на аккумуляторе указывается напряжение заряда для циклического и буферного режима заряда. Буферный режим заряда наиболее оптимален для продления срока эксплуатации аккумулятора, так как аккумулятор большую часть времени находится в максимально заряженном состоянии. Регулировка напряжения контроллера заряда SCD0049-0.7A Для максимального срока эксплуатации аккумулятора цикл заряда должен длиться не менее 8-16 часов. Как правило, эта информация указывается производителями на аккумуляторе. Время заряда контроллером зависит от ёмкости аккумулятора. Контроллер заряда имеет два светодиода. Зеленый светодиод информирует о том, что в данный момент происходит заряд аккумулятора. Контроллер автоматически определяет необходимый ток заряда. В процессе заряда, с приближением напряжения аккумулятора до установленного, ток заряда снижается. При снижении зарядного тока менее определённого уровня (см. параметр “Отключение индикации заряда при токе менее” в таблице Технические характеристики), зелёный  светодиод отключается.  Красный светодиод информирует о том, что аккумулятор подключен в обратной полярности, заряд при этом не происходит. При отключении питающего напряжения разряд аккумулятора через модуль не происходит. Подключенный к зарядному устройству аккумулятор, с остаточным напряжением менее 10 В, контроллер определяет как неисправный и заряд не происходит. При питании модуля от низкочастотного трансформатора с диодным мостом, на выход диодного моста необходимо установить конденсатор емкостью не менее 1000 мкФ. Габаритные размеры контроллера заряда SCD0049-0.7A У нас Вы можете скачать 3D модель в формате STL для печати корпуса контроллера заряда SCD0049 на 3D принтере.
