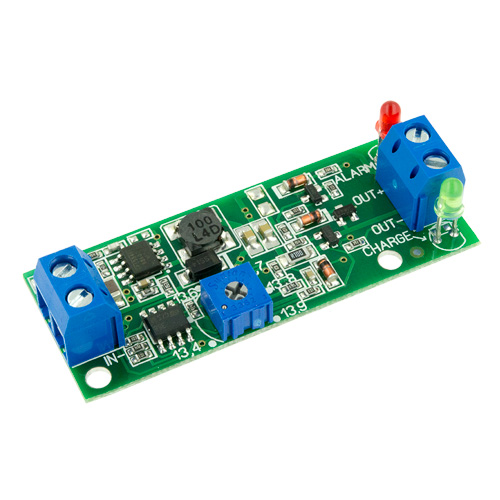

SCD0049-0.4A - Контроллер заряда 12 В свинцового аккумулятора
- Описание
- Отзывы
- Задать вопрос
- ОЕМ-поставки
-
Назначение
Контроллер заряда SCD0049-0.4A предназначен для безопасного заряда 12 В свинцово-кислотных аккумуляторов, ёмкостью от 2 Aч и более, в буферном режиме.
Недорогой и простой в эксплуатации контроллер разработан специально для встраивания в аккумуляторные системы. Контроллер "прощает" ошибки при подключении, переполюсовка питания и аккумулятора не выведут из строя как сам аккумулятор, так и контроллер, минимум органов управления и индикации позволяет использовать контроллер даже любителю. Контроллер имеет два клеммника для удобства подключения источника питания, и аккумулятора и два светодиода статуса для отображения состояния.

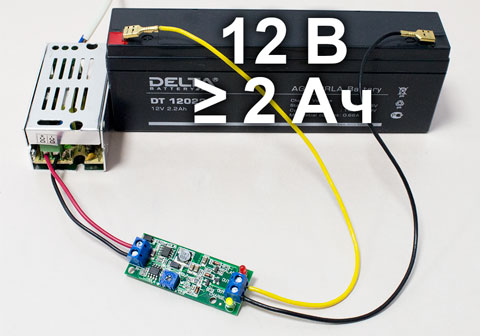

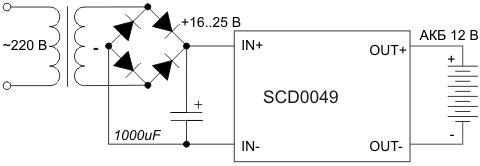

Схема включения контроллера заряда SCD0049-0.4A
Технические характеристики
Параметр Значение Напряжение питания 16..25 В Максимальный ток заряда 0,4 А Диапазон регулировки напряжения окончания заряда 13,4..13,9 В Погрешность напряжения окончания заряда +/-0,1 В Отключение индикации заряда при токе менее 7 мА Температура модуля при Uпит. = 25 В, tокр. = 25°C 45°С Диапазон рабочих температур -20..85°С Защита от переполюсовки аккумулятора Да Защита от переполюсовки питания Да Вес 8 г Описание работы
Свинцовый аккумулятор разработан более 150 лет назад и до сегодняшнего дня остается наиболее распространенным аккумулятором в источниках аварийного и резервного питания, на транспорте и прочих. Свинцовые аккумуляторы хорошо работают на высоких импульсных токах. Максимальная мощность может быть выдана в нагрузку за короткое время, что делает их идеальными для использования там, где может понадобится большое количество энергии. Именно поэтому они используются для электрического запуска двигателей внутреннего сгорания.
Контроллер работает в режиме постоянной подзарядки (буферный режим), подстроечный резистор на плате контроллера позволяет выставить напряжение окончания заряда в диапазоне от 13,4 до 13,9 вольт. Обычно, на аккумуляторе указывается напряжение заряда для циклического и буферного режима заряда. Буферный режим заряда наиболее оптимален для продления срока эксплуатации аккумулятора, так как аккумулятор большую часть времени находится в максимально заряженном состоянии.

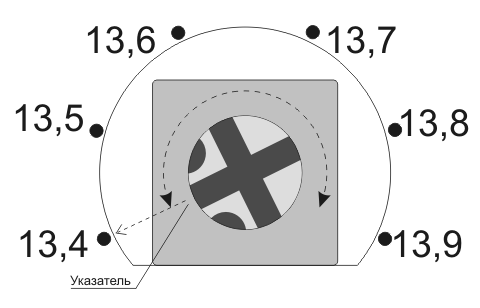

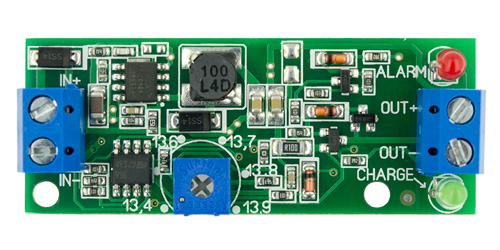

Регулировка напряжения контроллера заряда SCD0049-0.4A
Для максимального срока эксплуатации аккумулятора цикл заряда должен длиться не менее 8-16 часов. Как правило, эта информация указывается производителями на аккумуляторе. Время заряда контроллером зависит от ёмкости аккумулятора.

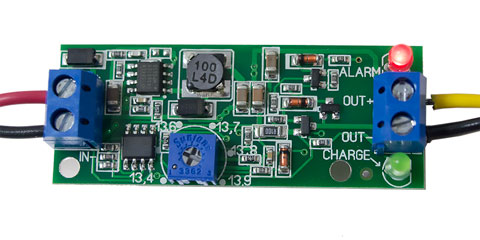

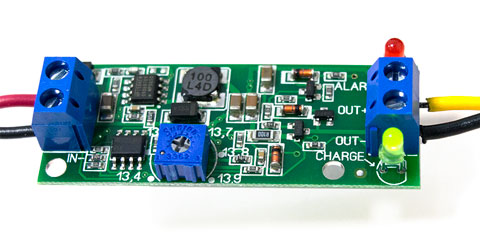

Контроллер заряда имеет два светодиода. Зеленый светодиод информирует о том, что в данный момент происходит заряд аккумулятора. Контроллер автоматически определяет необходимый ток заряда. В процессе заряда, с приближением напряжения аккумулятора до установленного, ток заряда снижается. При снижении зарядного тока менее определённого уровня (см. параметр “Отключение индикации заряда при токе менее” в таблице Технические характеристики), зелёный светодиод отключается.
Красный светодиод информирует о том, что аккумулятор подключен в обратной полярности, заряд при этом не происходит.
При отключении питающего напряжения разряд аккумулятора через модуль не происходит.
Подключенный к зарядному устройству аккумулятор, с остаточным напряжением менее 10 В, контроллер определяет как неисправный и заряд не происходит.
При питании модуля от низкочастотного трансформатора с диодным мостом, на выход диодного моста необходимо установить конденсатор емкостью не менее 1000 мкФ.

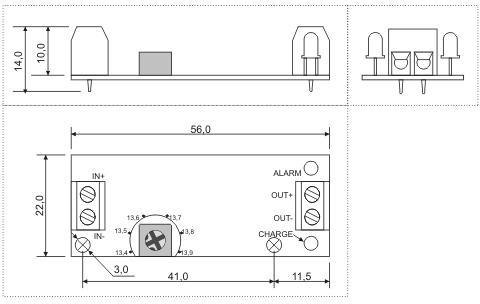

Габаритные размеры контроллера заряда SCD0049-0.4A

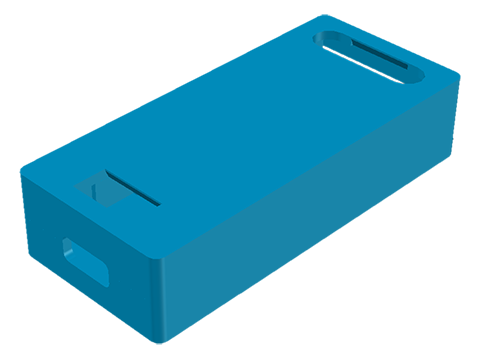

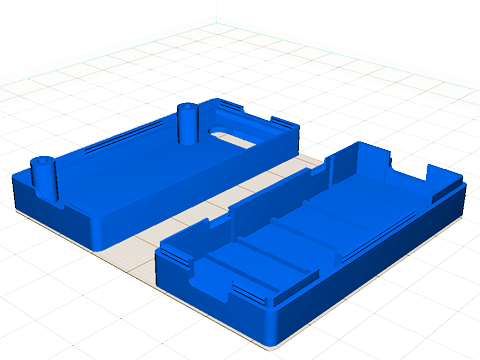

У нас Вы можете скачать 3D модель в формате STL для печати корпуса контроллера заряда SCD0049 на 3D принтере.
Документы
-
-
Для производственных предприятий возможна поставка партий в технологической упаковке, т.н. OEM поставка. Удобный и выгодный вариант для производителей. В OEM партии модули поставляются упаковками.
