      -Трансформатор ТПГ-2-7.5V, 0.3A

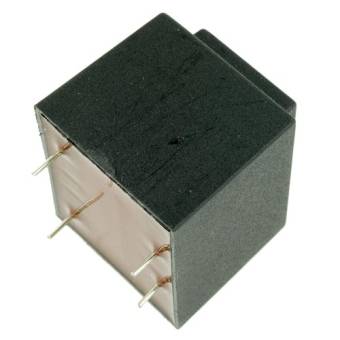

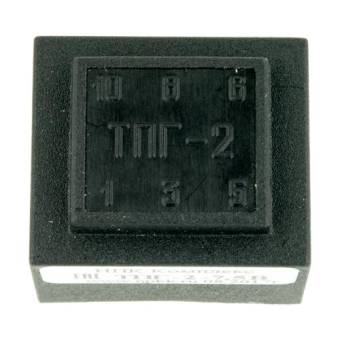

      Трансформатор ТПГ-2-7.5V, 0.3A

      • Трансформатор ТПГ-2-7.5V, 0.3A
      • Трансформатор ТПГ-2-7.5V, 0.3A
      • Трансформатор ТПГ-2-7.5V, 0.3A
      • Трансформатор ТПГ-2-7.5V, 0.3A
      • Трансформатор ТПГ-2-7.5V, 0.3A
      • Трансформатор ТПГ-2-7.5V, 0.3A
      Артикул: 8000022
      Поделиться
      Нет в наличии
      355.10 руб.
      Подписаться
      Условия оплаты и доставки
      • Описание
      • Отзывы
      • Задать вопрос
      • Трансформатор предназначен для установки в печатную плату и для навесного монтажа. Конструкция каркаса обеспечивает усиленную изоляцию между I и II обмотками. Трансформатор изготавливается в пожаробезопасном исполнении. Трансформаторы серии ТПГ заливаются эпоксидным компаундом.

        Технические характеристики

        Параметр Значение
        Напряжение питания 220 В ±10%
        Номинальное выходное напряжение, В 7,5
        Ток номинальной нагрузки, А 0,3
        Ток холостого хода, А, не более 0,015
        Максимальная выходная мощность, Вт 2,25
        Частота
        50 ±0,5 Гц
        Электрическая прочность изоляции:

        первичная - магнитопровод, В 4000
        первичная - вторичная, В 4000
        вторичная - магнитопровод, В 4000
        Масса трансформатора, не более, кг 0,11
        Габаритные размеры, а*в*с, мм 32,5 x 27,5 x 30,0

        Трансформатор изготавливается в соответствии с Техническими Условиями НТСК 671111.001ТУ, декларация о соответствии TC N RU Д-RU.AB93.B.01381.


        Документы

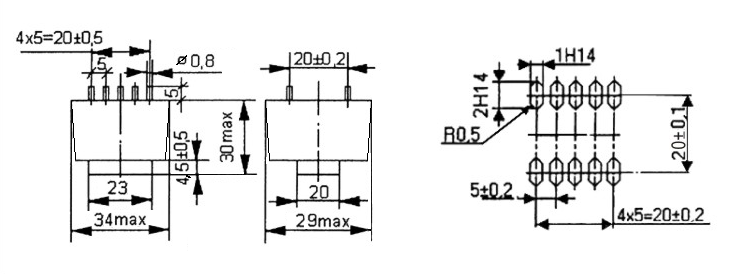

        Габаритный чертёж трансформатора ТПГ-2-7.5V, 0.3A Размер: 102,6 кб
      Трансформатор ТПГ-2-7.5V, 0.3A Трансформатор ТПГ-2-7.5V, 0.3A 8000022 Трансформатор ТПГ-2-7.5V, 0.3A Трансформатор ТПГ-2-7.5V, 0.3A
      RUB 355.1
      Трансформатор предназначен для установки в печатную плату и для навесного монтажа. Конструкция каркаса обеспечивает усиленную изоляцию между I и II обмотками. Трансформатор изготавливается в пожаробезопасном исполнении. Трансформаторы серии ТПГ заливаются эпоксидным компаундом. Технические характеристики Параметр Значение Напряжение питания 220 В ±10%  Номинальное выходное напряжение, В 7,5 Ток номинальной нагрузки, А 0,3    Ток холостого хода, А, не более 0,015  Максимальная выходная мощность, Вт 2,25 Частота 50 ±0,5 Гц Электрическая прочность изоляции:   первичная - магнитопровод, В 4000 первичная - вторичная, В 4000 вторичная - магнитопровод, В 4000 Масса трансформатора, не более, кг 0,11 Габаритные размеры, а*в*с, мм 32,5 x 27,5 x 30,0 Трансформатор изготавливается в соответствии с Техническими Условиями НТСК 671111.001ТУ, декларация о соответствии TC N RU Д-RU.AB93.B.01381.
