    -SVH0001UG-100, вольтметр 0..99,9В, ультра яркий зеленый индикатор

    SVH0001UG-100, вольтметр 0..99,9В, ультра яркий зеленый индикатор

    • SVH0001UG-100, вольтметр 0..99,9В, ультра яркий зеленый индикатор
    • SVH0001UG-100, вольтметр 0..99,9В, ультра яркий зеленый индикатор
    • SVH0001UG-100, вольтметр 0..99,9В, ультра яркий зеленый индикатор
    • SVH0001UG-100, вольтметр 0..99,9В, ультра яркий зеленый индикатор
    • SVH0001UG-100, вольтметр 0..99,9В, ультра яркий зеленый индикатор
    • SVH0001UG-100, вольтметр 0..99,9В, ультра яркий зеленый индикатор
    • SVH0001UG-100, вольтметр 0..99,9В, ультра яркий зеленый индикатор
    • SVH0001UG-100, вольтметр 0..99,9В, ультра яркий зеленый индикатор
    • SVH0001UG-100, вольтметр 0..99,9В, ультра яркий зеленый индикатор
    • SVH0001UG-100, вольтметр 0..99,9В, ультра яркий зеленый индикатор
    • SVH0001UG-100, вольтметр 0..99,9В, ультра яркий зеленый индикатор
    • SVH0001UG-100, вольтметр 0..99,9В, ультра яркий зеленый индикатор
    Артикул: 0371

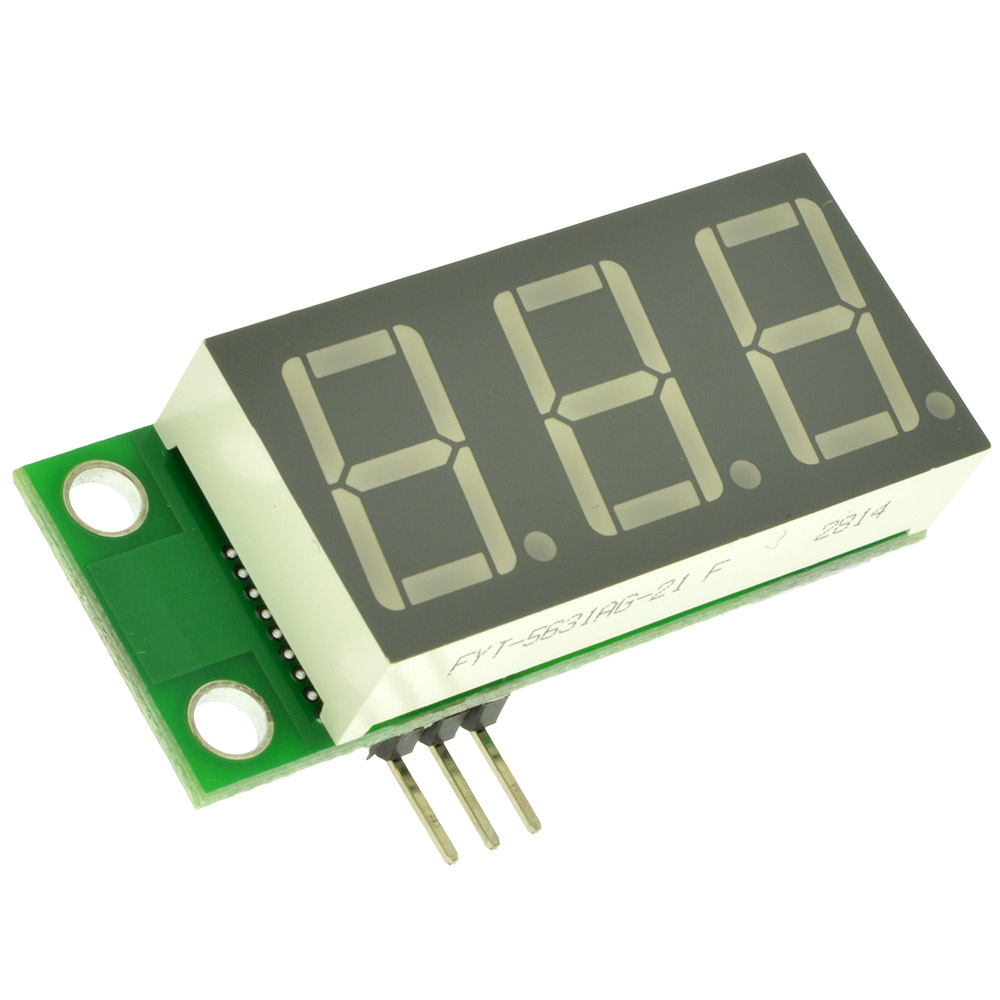

    Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Ультра яркий зеленый индикатор.

    Подробнее
    Поделиться
    Со склада (79)
    Товар в наличии на складе, резервируется при заказе
    Нужно больше?
    Возможна отгрузка в течение 1-2 рабочих дней
    824 руб.
    - +
    В корзинуВ корзине
    Условия оплаты и доставки
    Производственная поставка (OEM):
    Минимальное количество OEM-поставки: 500 ,
    Цена за 1 в OEM партии: 568.60 руб.
    Подробнее
    Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
    Калибровка показаний Калибровка показаний по эталонным приборам гарантирует соответствие заявленным характеристикам
    Гарантированное качество Гарантированное качество и технические параметры
    Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
    Выходной контроль Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
    Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
    Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
    • Описание
    • Характеристики
    • Отзывы
    • Задать вопрос
    • ОЕМ-поставки
    • Снимается с производства. Рекомендуется улучшенный аналог, вольтметр по более низкой цене SVH0043UG-100.

      Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Ультра яркий зеленый индикатор.

      Модуль может использоваться для: контроля напряжения в лабораторных блоках питания, контроля напряжения бортовой сети автомобиля и напряжения аккумулятора, а также для контроля напряжения в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения.

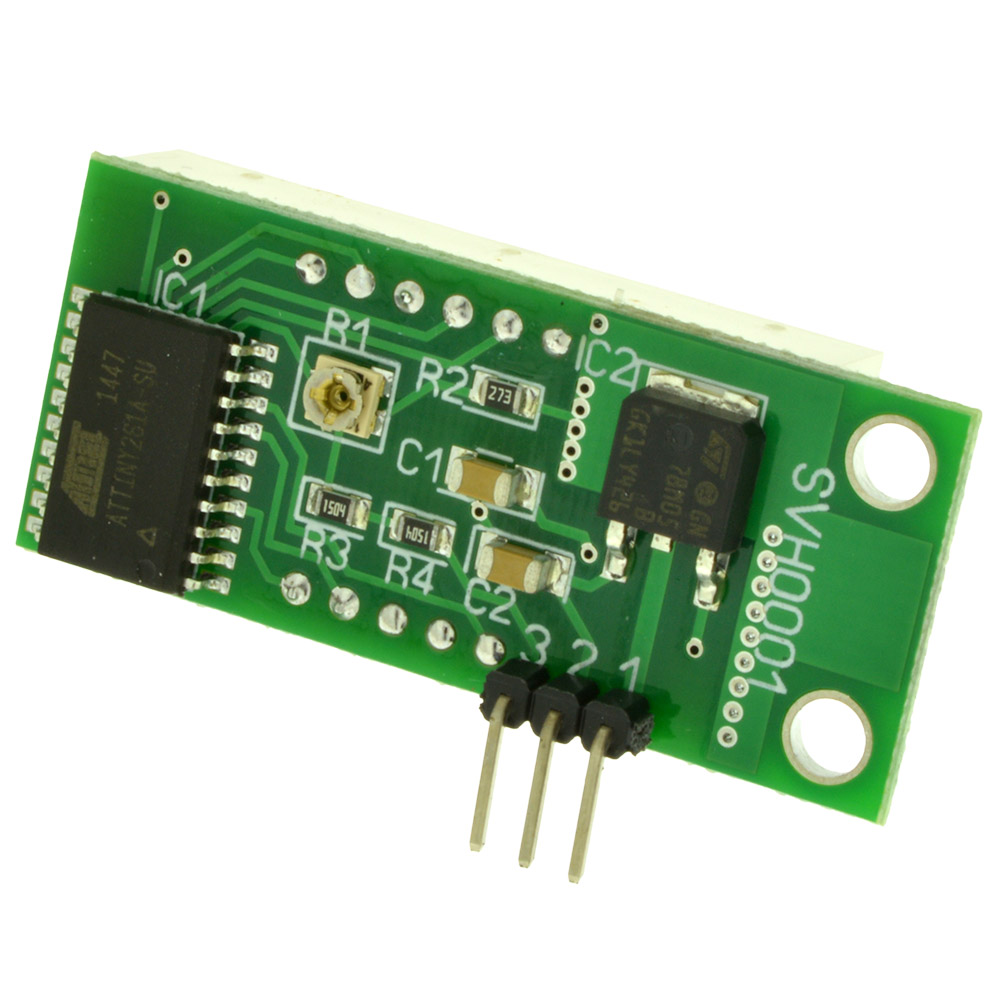

      Для контроля напряжения питания бортовой сети автомобиля, 2 и 3 контакты модуля необходимо подключить к плюсу + 12В (или +24В), 1-й контакт к массе автомобиля.

      Внимание! Переполюсовка питания выведет модуль из строя!

      При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля (это может быть полоска металла, 2х5см).

      Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений.

      Технические характеристики

      Параметр Значение
      Напряжение питания (фильтрованное) 6..20 В (с радиатором до 35 В)
      Потребляемый ток 50 мА ±10%
      Диапазон измеряемых напряжений 0..99,9 В
      Дискретность измерения 0,1 В
      Погрешность измерения 2%
      Входное сопротивление >500 кОм
      Цвет свечения индикатора Ультра яркий зеленый
      Температура эксплуатации -40..+60°C
      Высота символов индикатора 14 мм
      Размер модуля 45х19х14 мм
      Вес модуля 11 г

      SVH0001 codes

      Габаритный чертеж

      SVH0001 - габаритные размеры

      Включение модуля в сеть автомобиля
      Включение в сеть автомобиля

      Пример включения модуля SVH0001 с модулем регулируемого стабилизатора

      Подключение вольтметра с импульсным стабилизатором

      Фотографии модуля в корпусе с лицевой панелью

      Встраиваемый модуль с лицевой панелью

      Ссылки по теме

      • SVH0001 на YouTube
      • Установка вольтметра SVH0001 в автомобиль Honda Torneo JDM style (запись в бортовом журнале автовладельца)
      • Фотографии применений модуля
    • Индикатор LED
      Цвет свечения индикатора Ультра-яркий зеленый
      Диапазон измеряемого напряжения До 100 В
    • Для производственных предприятий возможна поставка партий в технологической упаковке, т.н. OEM поставка. Удобный и выгодный вариант для производителей. В OEM партии модули поставляются упаковками.

    SVH0001UG-100, вольтметр 0..99,9В, ультра яркий зеленый индикатор SVH0001UG-100, вольтметр 0..99,9В, ультра яркий зеленый индикатор 0371 SVH0001UG-100, вольтметр 0..99,9В, ультра яркий зеленый индикатор SVH0001UG-100, вольтметр 0..99,9В, ультра яркий зеленый индикатор SVH0001UG-100, вольтметр 0..99,9В, ультра яркий зеленый индикатор SVH0001UG-100, вольтметр 0..99,9В, ультра яркий зеленый индикатор
    RUB 824 RUB
    Индикатор
    LED
    Цвет свечения индикатора
    Ультра-яркий зеленый
    Диапазон измеряемого напряжения
    До 100 В
    Снимается с производства. Рекомендуется улучшенный аналог, вольтметр по более низкой цене SVH0043UG-100. Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Ультра яркий зеленый индикатор. Модуль может использоваться для: контроля напряжения в лабораторных блоках питания, контроля напряжения бортовой сети автомобиля и напряжения аккумулятора, а также для контроля напряжения в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения. Для контроля напряжения питания бортовой сети автомобиля, 2 и 3 контакты модуля необходимо подключить к плюсу + 12В (или +24В), 1-й контакт к массе автомобиля. Внимание! Переполюсовка питания выведет модуль из строя! При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля (это может быть полоска металла, 2х5см). Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений. Технические характеристики Параметр Значение Напряжение питания (фильтрованное) 6..20 В (с радиатором до 35 В) Потребляемый ток 50 мА ±10% Диапазон измеряемых напряжений 0..99,9 В Дискретность измерения 0,1 В Погрешность измерения 2% Входное сопротивление >500 кОм Цвет свечения индикатора Ультра яркий зеленый Температура эксплуатации -40..+60°C Высота символов индикатора 14 мм Размер модуля 45х19х14 мм Вес модуля 11 г Габаритный чертеж Включение модуля в сеть автомобиля Пример включения модуля SVH0001 с модулем регулируемого стабилизатора Фотографии модуля в корпусе с лицевой панелью Ссылки по теме SVH0001 на YouTube Установка вольтметра SVH0001 в автомобиль Honda Torneo JDM style (запись в бортовом журнале автовладельца) Фотографии применений модуля
    Жек@ 16 декабря 2013 18:52
    В белом корпусе (циферблат) вполне всё устраивает! Видно всё прекрасно ни чего не сливается и угол обзора большой! Установил на авто вообще незаменимая вещь!
    Имя
    ekits_support 13 декабря 2013 22:55
    SVH0001UG-100 и STH0014UG имеют серую "морду".
    немного светлее чем на фото.
    Имя
    Дмитрий 13 декабря 2013 13:30
    Здравствуйте! Хочу купить у вас SVH0001UG-100 и STH0014UG. Они такие же как на фото или нет? Соответствуют заявленным размерам? А то прочитав отзыв выше, что SVH0001UG-100 в белом корпусе очень расстроился. Сейчас в наличии в черном корпусе есть? Жду ответов.
    Имя
    Виталий 23 августа 2013 15:40
    Он белый, а не темный, как на фото. На улице цифры сливаются с белым корпусом, нужно всматриваться, не очень доволен.
    Имя
    ekits_support 14 мая 2013 20:52
    да
    Имя
    Владимир 14 мая 2013 13:44
    ЗДРВСТВУЙТЕ!СКАЖИТЕ ЕСЛИ Я ПАОДКЛЮЧЮ + ПИТАНИЯ ОТ ДРУГО ИСТОЧНИКА ПРИБОР БУДЕТ РАБОТАТЬ?
    Имя
