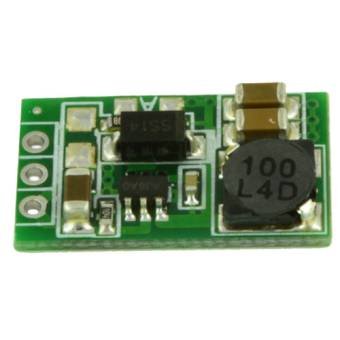

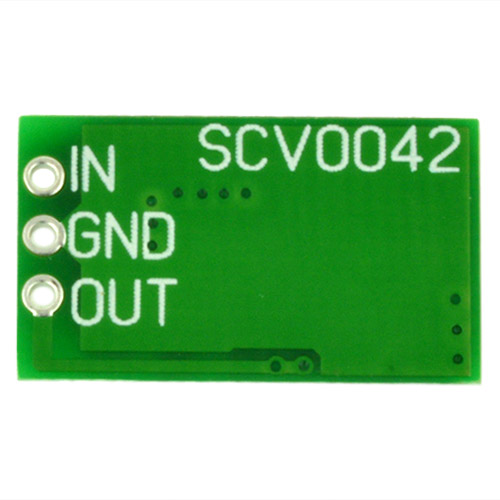

SCV0042-ADJ-0.8A - Регулируемый импульсный стабилизатор напряжения, 2-15 V, 0.8 А
Входное напряжение - 4,75..24 В, Выходное напряжение - 2..15 В, Выходной ток - не более 0,8 А
Гарантия - 1 год
Гарантия производителя 1 год с момента приобретения
Гарантированное качество
Гарантированное качество и технические параметры
Немецкое оборудование
Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
Выходной контроль
Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
Визуальный контроль
Визуальный контроль гарантирует отсутствие внешних дефектов
Русская техподдержка
Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
- Описание
- Характеристики
- Отзывы
- Задать вопрос
- ОЕМ-поставки
-
Импульсный стабилизатор напряжения предназначен для установки в радиолюбительские устройства с фиксированным выходным напряжением. Стабилизатор работает в импульсном режиме, имеет высокий КПД и, в отличие от линейных стабилизаторов, не нуждается в теплоотводе.
Устройство имеет тепловую защиту и ограничение по выходному току.
При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 1000 мкф.
Модуль является отличной заменой линейным стабилизаторам, при токе 0,8 А сопоставим по стоимости с решением "линейный стабилизатор + радиатор", но компактнее, легче и экономичнее.
Пред включением модуля необходимо рассчитать резистор Radj и подпаять к контактам "А" модуля. Номинал резистора рассчитывается по формуле R1=1210(Uвых/0.8-1) где Uвых - требуемое выходное напряжение.
Выходное напряжение не может превышать напряжение на входе.
Технические характеристики
Параметр Значение Входное напряжение при выходном напряжении 2..3 В 4,75..10 В при выходном напряжении 3..4 В 5,5..16 В при выходном напряжении 4..5 В 7,0..21 В при выходном напряжении 5..15 В 7,0..24 В Выходное напряжение 2..15 В Выходной ток , не более 0,8 А Ограничение выходного тока 1,2 А Частота преобразования 1,4 МГц Температура модуля при tокр = 25° С, Uвх = 24 В, Iвых = 0,8А, Uвых = 12 В 80°С КПД при Uвх = 24 В, Iвых = 0,8 А, Uвых = 12 В 90% Диапазон рабочих температур -25..85°С Защита от переполюсовки Нет Размеры модуля 20х11,5х3,2 мм Вес модуля 1 г Сравнительное фото SCV0042 и интегрального стабилизатора

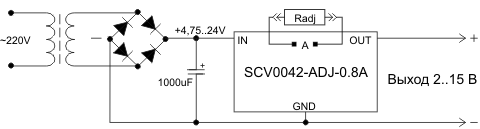

Схема включения

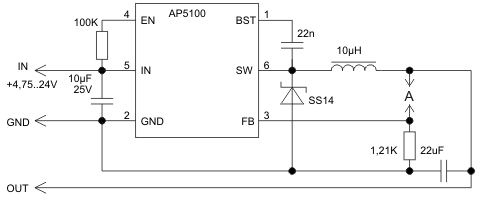

Схема модуля
-
Тип Понижающий Напряжение Регулируемый 2..15 В Ток 0,8 А -
-
Для производственных предприятий возможна поставка партий в технологической упаковке, т.н. OEM поставка. Удобный и выгодный вариант для производителей. В OEM партии модули поставляются упаковками.
