      -SCV0042-3.3V-0.9A - Импульсный стабилизатор напряжения 3.3 V, 0.9 А

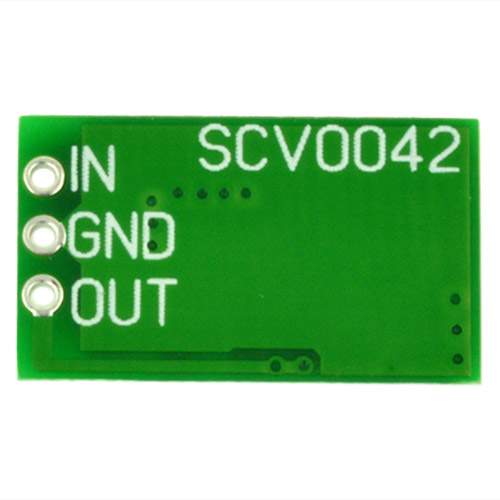

      SCV0042-3.3V-0.9A - Импульсный стабилизатор напряжения 3.3 V, 0.9 А

      • SCV0042-3.3V-0.9A - Импульсный стабилизатор напряжения 3.3 V, 0.9 А
      • SCV0042-3.3V-0.9A - Импульсный стабилизатор напряжения 3.3 V, 0.9 А
      • SCV0042-3.3V-0.9A - Импульсный стабилизатор напряжения 3.3 V, 0.9 А
      • SCV0042-3.3V-0.9A - Импульсный стабилизатор напряжения 3.3 V, 0.9 А
      • SCV0042-3.3V-0.9A - Импульсный стабилизатор напряжения 3.3 V, 0.9 А
      • SCV0042-3.3V-0.9A - Импульсный стабилизатор напряжения 3.3 V, 0.9 А
      Артикул: 0558

      Входное напряжение - 5,5..17 В, Выходное напряжение - 3.3 В, Выходной ток - не более 0,9 А

      Подробнее
      Поделиться
      Со склада (93)
      Товар в наличии на складе, резервируется при заказе
      Нужно больше?
      Возможна отгрузка в течение 1-2 рабочих дней
      270 руб.
      - +
      В корзинуВ корзине
      Условия оплаты и доставки
      Производственная поставка (OEM):
      Минимальное количество OEM-поставки: 1000 ,
      Цена за 1 в OEM партии: 186.30 руб.
      Подробнее
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Выходной контроль Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Характеристики
      • Отзывы
      • Задать вопрос
      • ОЕМ-поставки
      • Импульсный стабилизатор напряжения предназначен для установки в радиолюбительские устройства с фиксированным выходным напряжением. Стабилизатор работает в импульсном режиме, имеет высокий КПД и, в отличие от линейных стабилизаторов, не нуждается в теплоотводе.

        Устройство имеет тепловую защиту и ограничение по выходному току.

        При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 1000 мкф.

        Модуль является отличной заменой интегральному стабилизатору 7833, а при токе 0,9 А сопоставим по стоимости с решением "7833 + радиатор", но компактнее, легче и экономичнее.

        Технические характеристики

        Параметр Значение
        Входное напряжение 5,5..17 В
        Выходное напряжение 3,3 В ±5%
        Выходной ток , не более 0,9 А
        Ограничение выходного тока 1,2 А
        Частота преобразования 1,4 МГц
        Температура модуля при tокр = 25° С, Uвх = 17 В, Iвых = 0,9А 70°С
        КПД при Uвх = 17 В, Iвых = 0,9 А / 0,5 А 83% / 92%
        Диапазон рабочих температур -25..85°С
        Защита от переполюсовки Нет
        Размеры модуля 20х11,5х3,2 мм
        Вес модуля 1 г

        Сравнительное фото SCV0042 и интегрального стабилизатора

        Сравнительное фото SCV0042 и интегрального стабилизатора

        Схема включения

        Схема включения стабилизатора напряжения SCV0042-3.3V

        Схема модуля

        Схема стабилизатора напряжения SCV0042-3.3V

      • Тип Понижающий
        Напряжение 3,3 В
        Ток 0,9 А
      • Для производственных предприятий возможна поставка партий в технологической упаковке, т.н. OEM поставка. Удобный и выгодный вариант для производителей. В OEM партии модули поставляются упаковками.

      SCV0042-3.3V-0.9A - Импульсный стабилизатор напряжения 3.3 V, 0.9 А SCV0042-3.3V-0.9A - Импульсный стабилизатор напряжения 3.3 V, 0.9 А 0558 SCV0042-3.3V-0.9A - Импульсный стабилизатор напряжения 3.3 V, 0.9 А SCV0042-3.3V-0.9A - Импульсный стабилизатор напряжения 3.3 V, 0.9 А
      RUB 270 RUB
      Тип
      Понижающий
      Напряжение
      3,3 В
      Ток
      0,9 А
      Импульсный стабилизатор напряжения предназначен для установки в радиолюбительские устройства с фиксированным выходным напряжением. Стабилизатор работает в импульсном режиме, имеет высокий КПД и, в отличие от линейных стабилизаторов, не нуждается в теплоотводе.  Устройство имеет тепловую защиту и ограничение по выходному току.  При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 1000 мкф. Модуль является отличной заменой интегральному стабилизатору 7833, а при токе 0,9 А сопоставим по стоимости с решением "7833 + радиатор", но компактнее, легче и экономичнее. Технические характеристики Параметр Значение Входное напряжение 5,5..17 В Выходное напряжение 3,3 В ±5% Выходной ток , не более 0,9 А Ограничение выходного тока 1,2 А Частота преобразования 1,4 МГц Температура модуля при tокр = 25° С, Uвх = 17 В, Iвых = 0,9А 70°С КПД при Uвх = 17 В, Iвых = 0,9 А / 0,5 А 83% / 92% Диапазон рабочих температур -25..85°С Защита от переполюсовки Нет Размеры модуля 20х11,5х3,2 мм Вес модуля 1 г Сравнительное фото SCV0042 и интегрального стабилизатора Схема включения Схема модуля
