      -SCV0026-3.3V-2A - Импульсный стабилизатор напряжения 3.3 V, 2 А

      SCV0026-3.3V-2A - Импульсный стабилизатор напряжения 3.3 V, 2 А

      • SCV0026-3.3V-2A - Импульсный стабилизатор напряжения 3.3  V, 2 А
      • SCV0026-3.3V-2A - Импульсный стабилизатор напряжения 3.3  V, 2 А
      • SCV0026-3.3V-2A - Импульсный стабилизатор напряжения 3.3  V, 2 А
      • SCV0026-3.3V-2A - Импульсный стабилизатор напряжения 3.3  V, 2 А
      • SCV0026-3.3V-2A - Импульсный стабилизатор напряжения 3.3  V, 2 А
      • SCV0026-3.3V-2A - Импульсный стабилизатор напряжения 3.3  V, 2 А
      Артикул: 0436

      Входное напряжение - 5..40 В, Выходное напряжение - 3.3 В, Выходной ток - не более 2 А

      Подробнее
      Поделиться
      Со склада (56)
      Товар в наличии на складе, резервируется при заказе
      Нужно больше?
      Возможна отгрузка в течение 1-2 рабочих дней
      343 руб.
      - +
      В корзинуВ корзине
      Условия оплаты и доставки
      Производственная поставка (OEM):
      Минимальное количество OEM-поставки: 500 ,
      Цена за 1 в OEM партии: 237 руб.
      Подробнее
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Выходной контроль Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Характеристики
      • Отзывы
      • Задать вопрос
      • ОЕМ-поставки
      • Импульсный стабилизатор напряжения предназначен для установки в радиолюбительские устройства с фиксированным выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в  теплоотводе. Модуль выполнен на плате с алюминиевой подложкой.

        Устройство имеет тепловую защиту и ограничение по выходному току от 2 до 3 А. Выходное напряжение не может превышать напряжение на входе.

        При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200мкф.

        Модуль может быть легко модифицирован до SCV0026-ADJ-2A - регулируемый, для этого нужно удалить резистор R1, и вместо него установить переменный резистор 47 КОм. Так же модуль может быть перенастроен на другое выходное напряжение. Для этого нужно заменить R1 на резистор, рассчитываемый по формуле R1=1210(Uвых/1.23-1), где Uвых - требуемое выходное напряжение.

        Технические характеристики

        Параметр Значение
        Входное напряжение 5..40 В
        Выходное напряжение 3,3 В ±5%
        Выходной ток, не более 2 А
        Ограничение выходного тока 2..3 А
        Частота преобразования 150 КГц
        Температура модуля без радиатора при tокр = 25° С, Uвх = 25 В, Uвых = 3.3 В
        при вых. токе 0,5 А 28 ° С
        при вых. токе 1 А 40 ° С
        при вых. токе 2 А 53 ° С
        КПД при Uвх = 25 В, Uвых = 3.3 В, Iвых = 1А 75%
        Диапазон рабочих температур -40..105° С
        Защита от переполюсовки нет
        Размеры модуля 43 х 40 х 12 мм
        Вес модуля 15 г

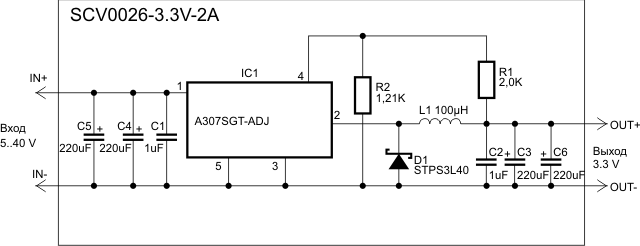

        Схема модуля

        Схема SCV0026-3.3V-2A

        Габаритные размеры

        Габаритные размеры SCV0026

        Ссылки по теме:

        • Описание
      • Тип Понижающий
        Напряжение 3,3 В
        Ток 2 А
      • Для производственных предприятий возможна поставка партий в технологической упаковке, т.н. OEM поставка. Удобный и выгодный вариант для производителей. В OEM партии модули поставляются упаковками.

      SCV0026-3.3V-2A - Импульсный стабилизатор напряжения 3.3 V, 2 А SCV0026-3.3V-2A - Импульсный стабилизатор напряжения 3.3 V, 2 А 0436 SCV0026-3.3V-2A - Импульсный стабилизатор напряжения 3.3  V, 2 А SCV0026-3.3V-2A - Импульсный стабилизатор напряжения 3.3  V, 2 А
      RUB 343 RUB
      Тип
      Понижающий
      Напряжение
      3,3 В
      Ток
      2 А
      Импульсный стабилизатор напряжения предназначен для установки в радиолюбительские устройства с фиксированным выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в  теплоотводе. Модуль выполнен на плате с алюминиевой подложкой. Устройство имеет тепловую защиту и ограничение по выходному току от 2 до 3 А. Выходное напряжение не может превышать напряжение на входе. При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200мкф. Модуль может быть легко модифицирован до SCV0026-ADJ-2A - регулируемый, для этого нужно удалить резистор R1, и вместо него установить переменный резистор 47 КОм. Так же модуль может быть перенастроен на другое выходное напряжение. Для этого нужно заменить R1 на резистор, рассчитываемый по формуле R1=1210(Uвых/1.23-1), где Uвых - требуемое выходное напряжение.  Технические характеристики Параметр Значение Входное напряжение 5..40 В Выходное напряжение 3,3 В ±5% Выходной ток, не более 2 А Ограничение выходного тока 2..3 А Частота преобразования 150 КГц Температура модуля без радиатора при tокр = 25° С, Uвх = 25 В, Uвых = 3.3 В при вых. токе 0,5 А 28 ° С при вых. токе 1 А 40 ° С при вых. токе 2 А 53 ° С КПД при Uвх = 25 В, Uвых = 3.3 В, Iвых = 1А 75% Диапазон рабочих температур -40..105° С Защита от переполюсовки нет Размеры модуля 43 х 40 х 12 мм Вес модуля 15 г Схема модуля Габаритные размеры Ссылки по теме: Описание
