SEM0007M-32A - отладочная плата Evolution Start на ATmega32A

RUB 1041.7

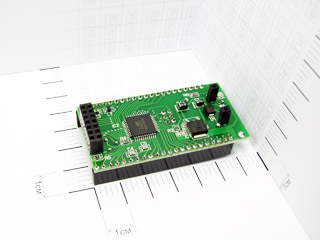

SEM0007M-32A на базе микроконтроллера ATmega32A. ATmega32A - Up to 16MIPS Throughput at 16MHz - On-chip 2-cycle Multiplier - 32Kbytes of In-System Self-programmable Flash program memory - 1024Bytes EEPROM - 2Kbytes Internal SRAM Модули семейства SEM (Smart Evolution Module) - основа будущего устройства, которое Вы сможете получить развив модуль SEM0007 до нужного Вам. Evolution module может иметь множество применений и будет полезен как радиолюбителям для конструирования единичных устройств и экспериментов, так и профессиональным разработчикам в серийных устройствах. Основа будущего устройства уже реализована в модуле, остается только дополнить его необходимой периферией и запрограммировать, что позволяет значительно сократить время реализации проекта, с момента задумки до внедрения в работу.   Модуль, кроме самого микроконтроллера, имеет встроенный стабилизатор напряжения, схему питания встроенного АЦП, светодиод индикации питания, гнездо для подключения LCD-дисплея, контакты (CON1) для ISP-программирования и две штыревые розетки (EXT) для внешних устройств. Каждый контакт штыревой розетки (EXT) – это соответствующий вывод микроконтроллера, напротив каждого контакта (EXT) маркировано его назначение. Штыревые розетки (EXT) для подключения периферии позволят оперативно подключать к модулю различные типы периферии, что очень удобно, так как используя один модуль, можно оперативно переключится с одного проекта с его периферией, на новый проект с другой периферией. Диод Шоттки по питанию защищает модуль от переполюсовки. Резистор R2 предназначен для регулировки контрастности LCD-дисплея. По умолчанию используется любой дисплей из серии WH0802A или аналог от другого производителя. Для подключения дисплея потребуются части штыревого разъема  PLS10 и PLD80, которые нужно подпаять к дисплею. С минимальными изменениями возможно подключение некоторых других дисплеев к дисплейному разъему. Разъем для подключения дисплея позволяет оперативно подключать и отключать дисплей. Это удобно в случае, когда дисплей требуется только для отладки программы или системы, если требуется наблюдать «процессы внутри». В дальнейшем при эксплуатации системы, дисплей может быть легко удален, в случае его не обязательности. Самовосстанавливающийся предохранитель на максимальный ток 0,5А защищает систему от превышения нагрузочного тока. При необходимости может быть подключен внешний кварцевый резонатор на любую из допустимых частот, два конденсатора 18pF уже установлены в модуле. Внимание! LCD-дисплей в комплект не входит. Его можно заказать отдельно в разделе LCD- дисплеи нашего магазина. Габаритные размеры Подключить дисплей - просто! Модуль с подключенным дисплеем Простое и быстрое подключение периферии Схема (кликните по схеме для увеличения) Ссылки по теме Описание контроллера Статья Evolution - начало. (Первые шаги в освоении программирования микроконтроллеров.) Статья Evolution - подключаем сегментный LCD дисплей TIC Статья Evolution - подключаем дисплей WH0802A Статья Evolution - подключаем цифровой термометр ds18b20
