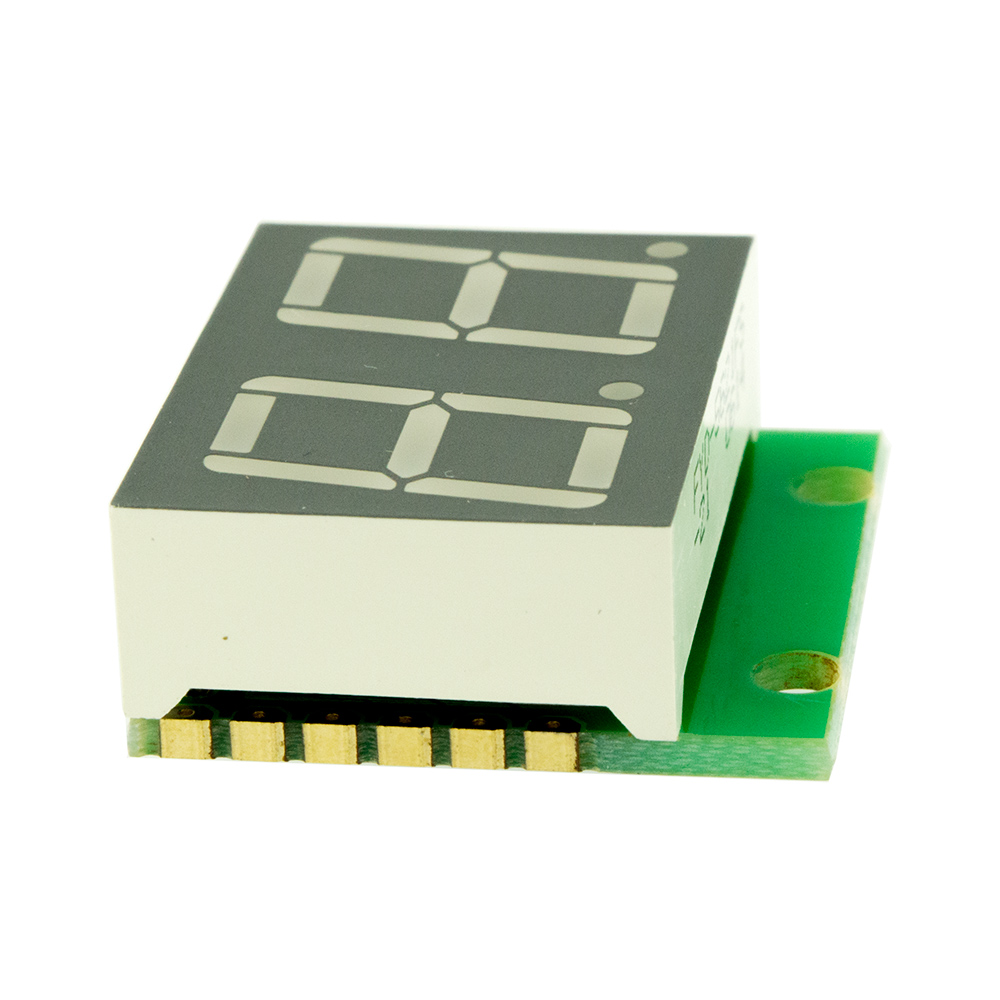

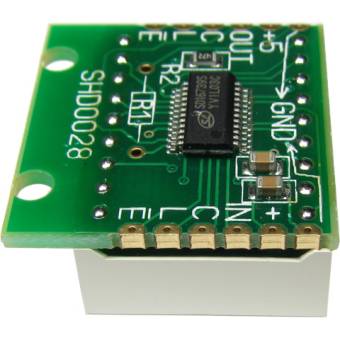

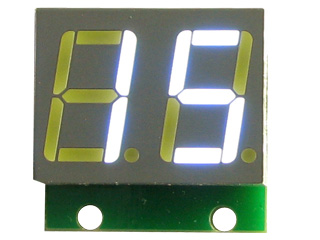

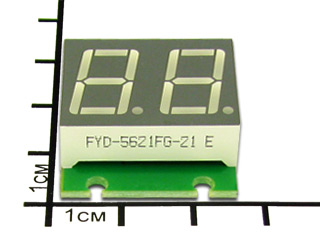

SHD0028UW - Двухразрядный светодиодный семисегментный дисплей со сдвиговым регистром, белый ультра-яркий
- Описание
- Характеристики
- Видео
- Отзывы
- Задать вопрос
- ОЕМ-поставки
-
Двухразрядный светодиодный индикатор с простой последовательной шиной избавит от недостатков динамической индикации.
Преимущества:
1. Отсутствует мерцание.
2. Имеет статичную индикацию, что полезно в цепях критичных к цифровым шумам, там, где динамическая индикация не может быть использована по причине сильных помех.
3. В отличие от динамической индикации значительно меньше отвлекает управляющий процессор. В то время когда что либо отображается на дисплее, процессор может находится в спячке и просыпаться только на время обновления информации на дисплее.

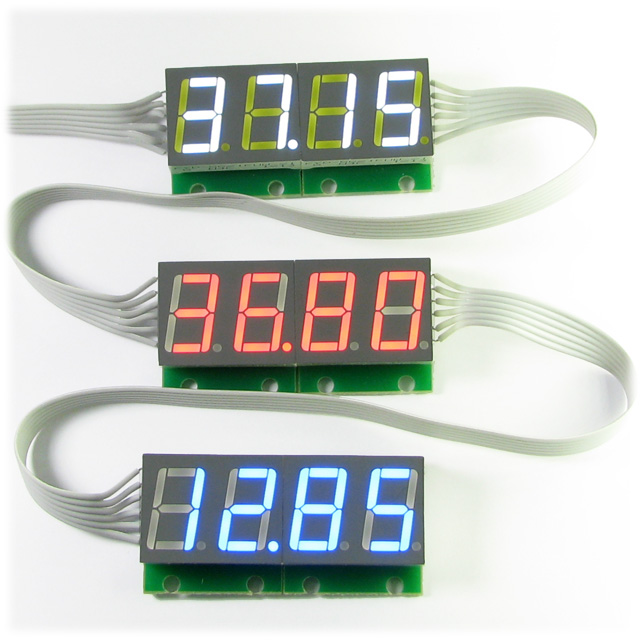

4. Возможно последовательное наращивание практически неограниченного количества дисплеев, в т.ч. разных цветов. Конструкция модуля позволяет пайкой торцевых контактов наращивать дисплеи в стык без зазора в лицевой части индикатора.
5. Требует 4 сигнальных ноги процессора (в простом случае достаточно 3х ног), при почти не ограниченной возможности наращивания разрядности.

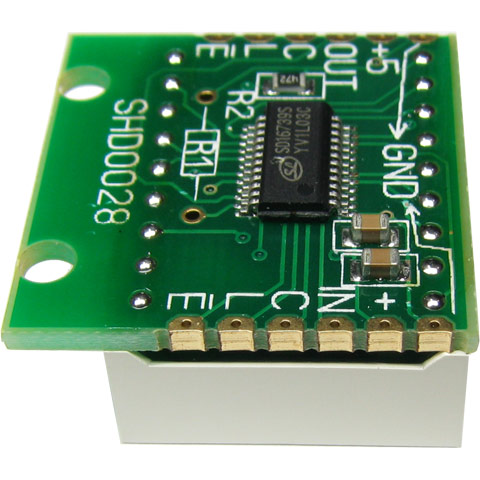

6. Простая и быстродействующая цифровая шина.Контроллер дисплея представляет собой 16-разрядный сдвиговый регистр с возможностью программирования резистором "R-EXT" выходного тока. При последовательном включении нескольких дисплеев просто увеличиватся разрядность этого регистра 32, 48 и т.д. Резистором R-EXT, устанавливается ток сегментов. Резистор предустановлен на плате дисплея, R2=4.7Ком, что равно току сегмента 4mA. В модуле предусмотрены контакты для установки дополнительного внешнего резистора R-EXT в позицию R1, если требуется увеличить выходной ток сегмента. Предустановленый резистор R1 и внешний R2 включены в параллель. При необходимости R2 может быть удален и использован только внешний R1. Ток сегмента рассчитывается по формуле IOUT=(1,185/REXT)*15.2 Кроме этого возможна программная регулировка яркости дисплея - скважностью сигнала ENABLE.
При питании модуля следует учитывать, что напряжение питания модуля не должно быть ниже напряжения питания контроллера. В дисплее использован контроллер SD16739STR, все электрические и временные параметры см. в документации к контроллеру SD16739STR.
Технические характеристики
Параметр Значение Напряжение питания 4..5 В Максимальное напряжение питания 6 В Допустимый ток сегмента 0..30 мА Максимальный потребляемый ток с предустановленным токозадающим резистором R2=4.7KOm 65 мА Максимальная тактовая частота до 30 МГц Рабочая температура -40°C..+85°C Цвет свечения Белый, ультра-яркий Высота символа 14,2 мм Вес модуля 7 г Размеры модуля 25 х 24 х 11 мм Описание выводов и сигналов
Маркировка на модуле Наименование сигнала Вход / Выход Назначение контакта +5 + 4..5В - + Питание модуля 4..5 В + + 4..5В - + Питание модуля 4..5 В GND GND - Общий IN SERIAL-IN ВХОД Вход последовательных данных C CLOCK ВХОД Тактовые импульсы L LATCH ВХОД Импульс записи в выходной регистр E ENABLE ВХОД Разрешающий сигнал включения светодиодов OUT SERIAL-OUT ВЫХОД Выходные данные с последнего разряда регистра R1 R-EXT ВХОД Внешний резистор установки максимального тока сегментов Габаритный чертеж
Нумерация сегментов
Схема модуля
Временная диаграмма
Ссылки по теме:
-
Цвет свечения индикатора Ультра-яркий белый Разрядность 2 -
-
-
