      -SEM0010M-8A - отладочная плата Evolution light на ATmega8A-AU

      SEM0010M-8A - отладочная плата Evolution light на ATmega8A-AU

      • SEM0010M-8A - отладочная плата Evolution light на ATmega8A-AU
      • SEM0010M-8A - отладочная плата Evolution light на ATmega8A-AU
      • SEM0010M-8A - отладочная плата Evolution light на ATmega8A-AU
      • SEM0010M-8A - отладочная плата Evolution light на ATmega8A-AU
      • SEM0010M-8A - отладочная плата Evolution light на ATmega8A-AU
      • SEM0010M-8A - отладочная плата Evolution light на ATmega8A-AU
      • SEM0010M-8A - отладочная плата Evolution light на ATmega8A-AU
      • SEM0010M-8A - отладочная плата Evolution light на ATmega8A-AU
      • SEM0010M-8A - отладочная плата Evolution light на ATmega8A-AU
      Артикул: 0334

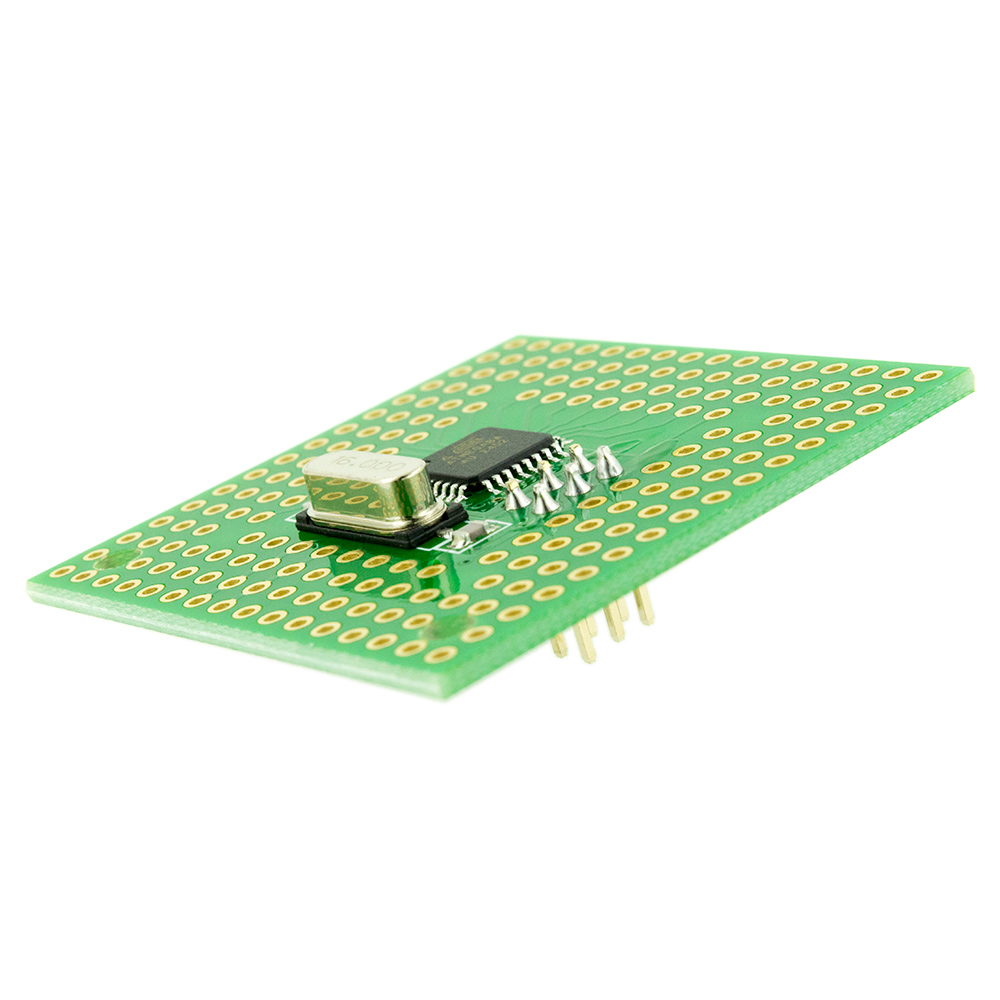

      Отладочная плата Evolution light на базе микроконтроллера ATmega8A-AU

      Подробнее
      Поделиться
      Со склада (53)
      Товар в наличии на складе, резервируется при заказе
      Нужно больше?
      Возможна отгрузка в течение 1-2 рабочих дней
      295 руб.
      - +
      В корзинуВ корзине
      Условия оплаты и доставки
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Характеристики
      • Отзывы
      • Задать вопрос
      • Модуль Evolution light на базе микроконтроллера ATmega8A-AU.

        ATmega8A-AU
        - Up to 16MIPS Throughput at 16MHz
        - On-chip 2-cycle Multiplier
        - 8KBytes of In-System Self-programmable Flash program memory
        - 512Bytes EEPROM
        - 1KByte Internal SRAM

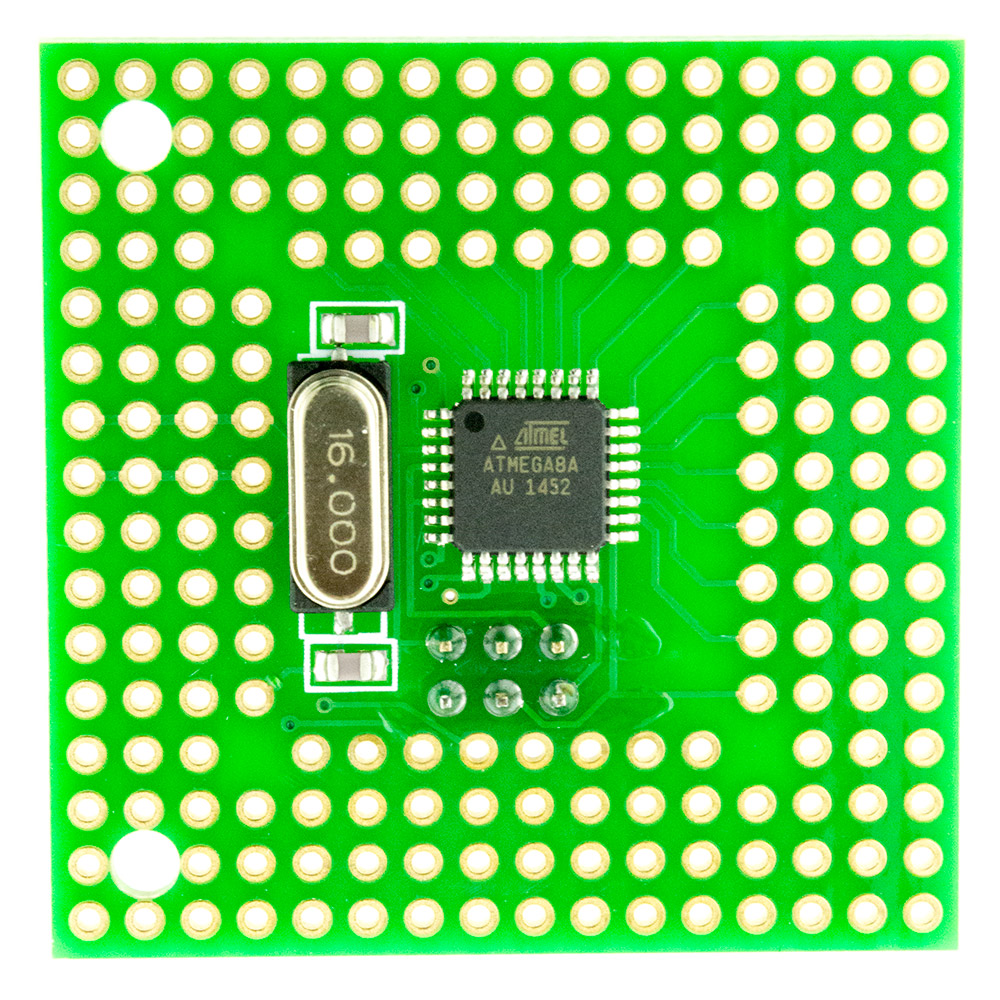

        Модули семейства SEM (Smart Evolution Module) - основа будущего устройства, которое Вы сможете получить, развив модуль до нужного Вам. Evolution module может иметь множество применений и будет полезен как радиолюбителям для конструирования единичных устройств и экспериментов, так и профессиональным разработчикам в серийных устройствах. Модули из серии SEM0010 (кодовое название "Evolution light") содержат контроллер, кварцевый резонатор 16Mhz + 2 конденсатора 18pF, макетное поле из контактных металлизированных точек диаметром 0,9мм. Остается только дополнить его необходимой периферией и запрограммировать, что позволяет значительно сократить время реализации проекта, с момента задумки до внедрения в работу. При необходимости, часть макетного поля может быть легко удалена пассатижами или ножницами по металлу. Установленный контроллер, в отличие от его модификации в DIP-корпусе, имеет дополнительный вход ADC7. На плате модуля SEM0010, в отличие от серии SEM0007, не установлен интегральный стабилизатор напряжения, что позволяет использовать модуль в схемах с напряжениями менее 5В, а также схемах с использованием LDO-стабилизатора и схемах с питанием от батареек, и микропотреблением. Каждый вывод контроллера выведен на соответствующую точку в центре макетного поля, и пронумерован от 1 до 32 соответственно номеру вывода контроллера в TQFP-корпусе.

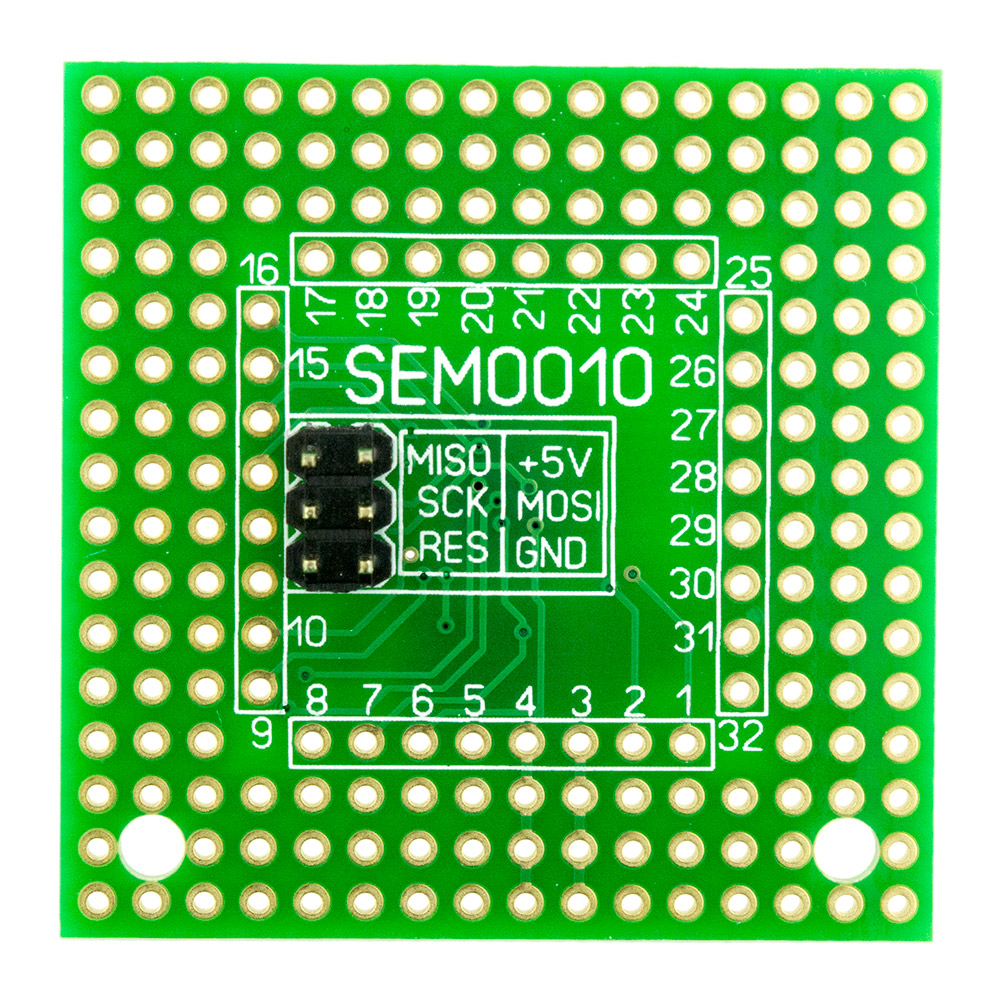

        Макетное поле SEM0010M-8A состоит из 184 контактных точек.

        Микроконтроллер ATmega8A-AU - это обновленный контроллер, отличающийся от своего предшественника ATmega8 более низким энергопотреблением. По частотным параметрам перекрывает оба старых контроллера ATmega8-16AU и ATmega8L-16AU

        Параметр Значение
        Напряжение питания 2,7..5,5V
        Максимальная тактовая частота при напряжении питания
        • 2,7..5,5V
         0..16MHz
         Температурный диапазон от -40°C до 85°C
         Производительность  16MIPS при 16MHz
         Флеш память программ  8Kbytes
        Энергонезависимая память данных 512Bytes
        Оперативная память 1Kbytes
        Ток потребления в активном режиме при 4MHz, 3.0V, 25С 3,6mA

        Внимание: Модуль не имеет защиты от переполюсовки! Модуль не имеет встроенного стабилизатора напряжения! Нумерация выводов на плате модуля соответствует нумерации выводов контроллера в TQFP-корпусе!

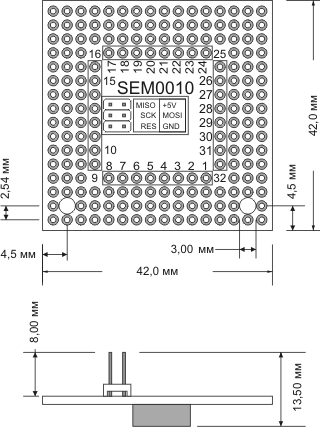

        Габаритные размеры
        Габаритные размеры

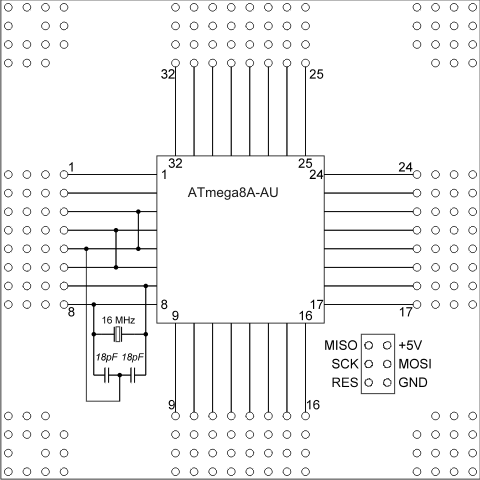

        Схема

        Схема

        Ссылки по теме

        • Описание контроллера
        • Статья Evolution - начало. (Первые шаги в освоении программирования микроконтроллеров.)
        • Evolution - управляем RGB светодиодом при помощи ШИМ
      • Серия Evolution light
        Контроллер ATmega8A-AU
      SEM0010M-8A - отладочная плата Evolution light на ATmega8A-AU SEM0010M-8A - отладочная плата Evolution light на ATmega8A-AU 0334 SEM0010M-8A - отладочная плата Evolution light на ATmega8A-AU SEM0010M-8A - отладочная плата Evolution light на ATmega8A-AU SEM0010M-8A - отладочная плата Evolution light на ATmega8A-AU
      RUB 295
      Серия
      Evolution light
      Контроллер
      ATmega8A-AU
      Модуль Evolution light на базе микроконтроллера ATmega8A-AU. ATmega8A-AU - Up to 16MIPS Throughput at 16MHz - On-chip 2-cycle Multiplier - 8KBytes of In-System Self-programmable Flash program memory - 512Bytes EEPROM - 1KByte Internal SRAM Модули семейства SEM (Smart Evolution Module) - основа будущего устройства, которое Вы сможете получить, развив модуль до нужного Вам. Evolution module может иметь множество применений и будет полезен как радиолюбителям для конструирования единичных устройств и экспериментов, так и профессиональным разработчикам в серийных устройствах. Модули из серии SEM0010 (кодовое название "Evolution light") содержат контроллер, кварцевый резонатор 16Mhz + 2 конденсатора 18pF, макетное поле из контактных металлизированных точек диаметром 0,9мм. Остается только дополнить его необходимой периферией и запрограммировать, что позволяет значительно сократить время реализации проекта, с момента задумки до внедрения в работу. При необходимости, часть макетного поля может быть легко удалена пассатижами или ножницами по металлу. Установленный контроллер, в отличие от его модификации в DIP-корпусе, имеет дополнительный вход ADC7. На плате модуля SEM0010, в отличие от серии SEM0007, не установлен интегральный стабилизатор напряжения, что позволяет использовать модуль в схемах с напряжениями менее 5В, а также схемах с использованием LDO-стабилизатора и схемах с питанием от батареек, и микропотреблением. Каждый вывод контроллера выведен на соответствующую точку в центре макетного поля, и пронумерован от 1 до 32 соответственно номеру вывода контроллера в TQFP-корпусе. Макетное поле SEM0010M-8A состоит из 184 контактных точек. Микроконтроллер ATmega8A-AU - это обновленный контроллер, отличающийся от своего предшественника ATmega8 более низким энергопотреблением. По частотным параметрам перекрывает оба старых контроллера ATmega8-16AU и ATmega8L-16AU Параметр Значение Напряжение питания 2,7..5,5V Максимальная тактовая частота при напряжении питания   2,7..5,5V  0..16MHz  Температурный диапазон от -40°C до 85°C  Производительность  16MIPS при 16MHz  Флеш память программ  8Kbytes Энергонезависимая память данных 512Bytes Оперативная память 1Kbytes Ток потребления в активном режиме при 4MHz, 3.0V, 25С 3,6mA Внимание: Модуль не имеет защиты от переполюсовки! Модуль не имеет встроенного стабилизатора напряжения! Нумерация выводов на плате модуля соответствует нумерации выводов контроллера в TQFP-корпусе! Габаритные размеры Схема Ссылки по теме Описание контроллера Статья Evolution - начало. (Первые шаги в освоении программирования микроконтроллеров.) Evolution - управляем RGB светодиодом при помощи ШИМ
