      -SEM0016M-45 - отладочная плата Evolution light на ATTINY45-20SU

      SEM0016M-45 - отладочная плата Evolution light на ATTINY45-20SU

      • SEM0016M-45 - отладочная плата Evolution light на ATTINY45-20SU
      • SEM0016M-45 - отладочная плата Evolution light на ATTINY45-20SU
      • SEM0016M-45 - отладочная плата Evolution light на ATTINY45-20SU
      • SEM0016M-45 - отладочная плата Evolution light на ATTINY45-20SU
      • SEM0016M-45 - отладочная плата Evolution light на ATTINY45-20SU
      • SEM0016M-45 - отладочная плата Evolution light на ATTINY45-20SU
      Артикул: 0400

      Отладочная плата серии Evolution light на базе микроконтроллера ATTINY45-20SU

      Подробнее
      Поделиться
      Нет в наличии
      417.90 руб.
      Подписаться
      Условия оплаты и доставки
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Характеристики
      • Отзывы
      • Задать вопрос
      • Модуль серии Evolution light на базе микроконтроллера  ATTINY45-20SU.

        Модули семейства SEM (Smart Evolution Module) - основа будущего устройства, которое можно получить, развив модуль до нужного. Evolution module может иметь множество применений и будет полезен как радиолюбителям для конструирования единичных устройств и экспериментов, так и профессионалам в разработке серийных устройств.
        Модуль SEM0016 содержит контроллер, керамический конденсатор по питанию, макетное поле из 79 контактных металлизированных точек диаметром 0,9 мм. Остается только дополнить его необходимой периферией и запрограммировать, что позволяет значительно сократить время реализации проекта, с момента задумки до внедрения в работу.

        При необходимости, часть макетного поля может быть легко удалена пассатижами или ножницами по металлу. На плате модуля SEM0016, в отличие от модулей SEM0007, не установлен интегральный стабилизатор напряжения, что позволяет использовать модуль в схемах с напряжениями менее 5В, а так же схемах с использованием LDO-стабилизатора и схемах с питанием от батареек, и микропотреблением. Каждый вывод контроллера выведен на соответствующую точку макетного поля и пронумерован от 1 до 8 соответственно номеру вывода контроллера. Контакты разъема внутрисхемного программирования полностью совпадают с контактами разъема программатора SPA0008.

        Параметр Значение
        Напряжение питания 2,7..5,5V
        Диапазон тактовых частот

        при напряжении питания 2,7..4,5V

        0..10MHz
        при напряжении питания 4,5..5,5V  0..20MHz
         Температурный диапазон -40°C..+85°C
         Производительность, при 20MHz  20MIPS
         Флеш память программ  4Kbytes
        Энергонезависимая память данных 256Bytes
        Оперативная память 256Bytes
        Ток потребления в активном режиме при 1MHz, 2.7V, 25°С 0.42mA

        Внимание:
        Модуль не имеет защиты от переполюсовки!
        Модуль не имеет встроенного стабилизатора напряжения!
        Нумерация выводов на плате модуля соответствует нумерации выводов контроллера.

        Габаритные размеры
        Габаритные размеры

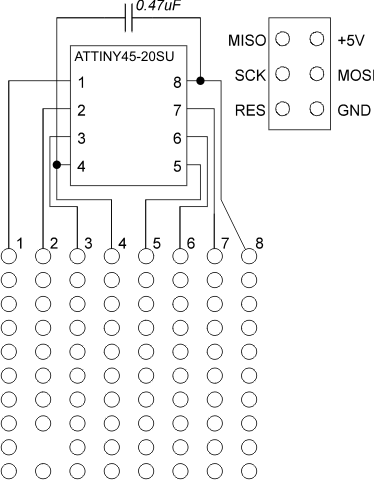

        Схема

        Схема

        Ссылки по теме

        • Описание контроллера
        • Статья Evolution - начало. (Первые шаги в освоении программирования микроконтроллеров.)
      • Серия Evolution light
        Контроллер ATTINY45-20SU
      SEM0016M-45 - отладочная плата Evolution light на ATTINY45-20SU SEM0016M-45 - отладочная плата Evolution light на ATTINY45-20SU 0400 SEM0016M-45 - отладочная плата Evolution light на ATTINY45-20SU SEM0016M-45 - отладочная плата Evolution light на ATTINY45-20SU
      RUB 417.9
      Серия
      Evolution light
      Контроллер
      ATTINY45-20SU
      Модуль серии Evolution light на базе микроконтроллера  ATTINY45-20SU. Модули семейства SEM (Smart Evolution Module) - основа будущего устройства, которое можно получить, развив модуль до нужного. Evolution module может иметь множество применений и будет полезен как радиолюбителям для конструирования единичных устройств и экспериментов, так и профессионалам в разработке серийных устройств. Модуль SEM0016 содержит контроллер, керамический конденсатор по питанию, макетное поле из 79 контактных металлизированных точек диаметром 0,9 мм. Остается только дополнить его необходимой периферией и запрограммировать, что позволяет значительно сократить время реализации проекта, с момента задумки до внедрения в работу. При необходимости, часть макетного поля может быть легко удалена пассатижами или ножницами по металлу. На плате модуля SEM0016, в отличие от модулей SEM0007, не установлен интегральный стабилизатор напряжения, что позволяет использовать модуль в схемах с напряжениями менее 5В, а так же схемах с использованием LDO-стабилизатора и схемах с питанием от батареек, и микропотреблением. Каждый вывод контроллера выведен на соответствующую точку макетного поля и пронумерован от 1 до 8 соответственно номеру вывода контроллера. Контакты разъема внутрисхемного программирования полностью совпадают с контактами разъема программатора SPA0008. Параметр Значение Напряжение питания 2,7..5,5V Диапазон тактовых частот   при напряжении питания 2,7..4,5V 0..10MHz при напряжении питания 4,5..5,5V  0..20MHz   Температурный диапазон -40°C..+85°C  Производительность, при 20MHz  20MIPS  Флеш память программ  4Kbytes Энергонезависимая память данных 256Bytes Оперативная память 256Bytes Ток потребления в активном режиме при 1MHz, 2.7V, 25°С 0.42mA Внимание: Модуль не имеет защиты от переполюсовки! Модуль не имеет встроенного стабилизатора напряжения! Нумерация выводов на плате модуля соответствует нумерации выводов контроллера. Габаритные размеры Схема Ссылки по теме Описание контроллера Статья Evolution - начало. (Первые шаги в освоении программирования микроконтроллеров.)
