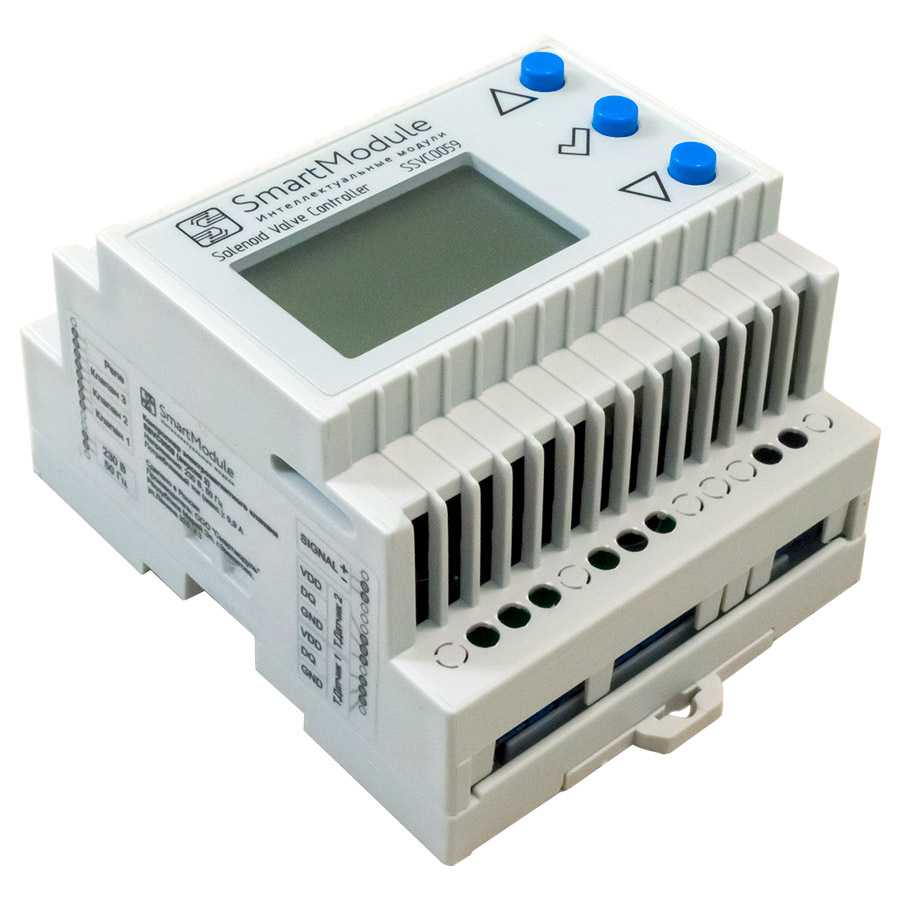

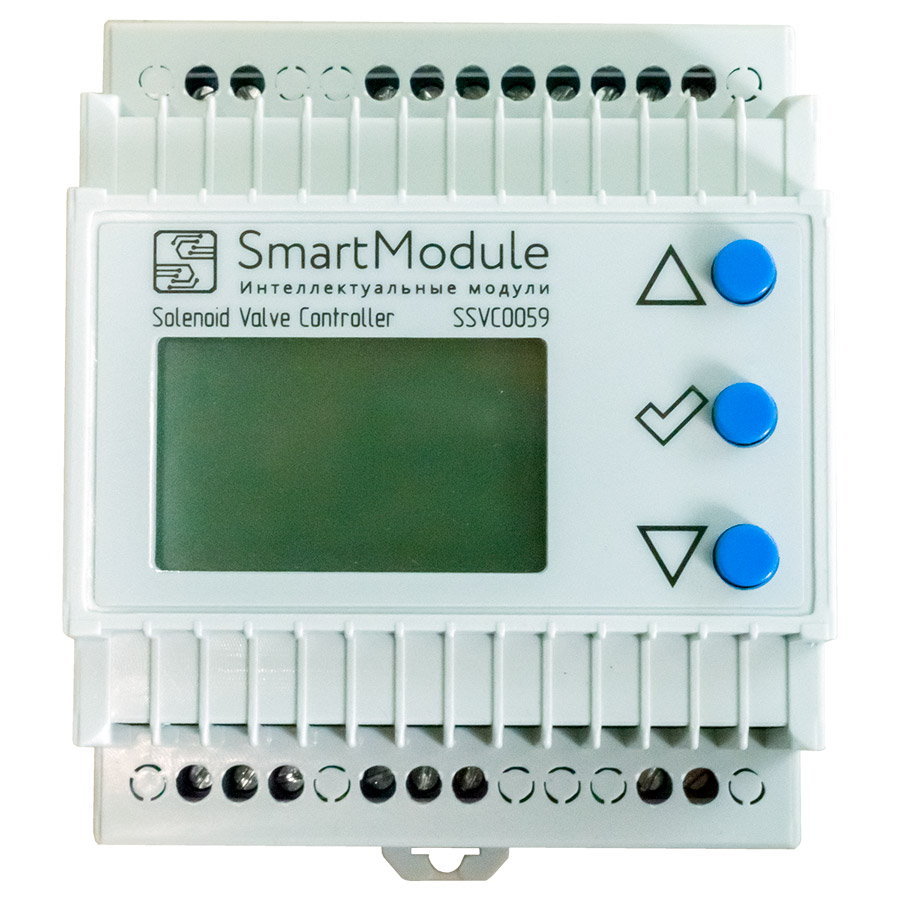

Контроллер электромагнитного клапана SSVC0059 (версия 2)

RUB 8375

Контроллер SSVC0059 V2 - автоматика отбора для ректификации. “Контроллер электромагнитного клапана SSVC0059 (версия 2)” (далее Контроллер) - предназначен для изготовления блока управления электромагнитными клапанами (нормально закрытыми, работающими от сети переменного тока частотой 50 Гц, напряжением 230 В и током до 0,9 А). Контроллер позволяет управлять клапанами по заданной программе с контролем температуры датчиками DS18B20 (до 2х штук, в комплект не входят). Типовое применение - управление отбором продукта в устройствах автоматизации ректификации. Контроллер электромагнитного клапана SSVC0059 (версия 2) является продолжением SSVC0059 первой версии. Об основных изменениях относительно SSVC0059 первой версии изложено в этом PDF документе: "Что нового? Автоматика отбора SSVC0059 версия 2". КОМПЛЕКТ ПОСТАВКИ Контроллер в корпусе Паспорт и руководство по эксплуатации К контроллеру необходимо подключить датчик(и) DS18B20 и электромагнитный(е) клапан(ы) (приобретаются отдельно). Рекомендуется использовать оригинальные датчики DS18B20 производства Maxim Integrated. При использовании поддельных датчиков корректная работа не гарантируется (особенно актуально в двухпроводной схеме подключения) ОСОБЕННОСТИ Клеммы для подключения 2х датчиков температуры DS18B20 Клеммы для подключения 3х клапанов Электромеханическое реле для управления внешним оборудованием Разъем для карты памяти для обновления прошивки и сохранения настроек Графический дисплей, русский интерфейс Симисторные силовые ключи с детектором перехода через ноль для управления клапанами*. * Отсутствие помех в момент включения и выключения силового ключа. Практически неограниченный ресурс срабатывания силового ключа ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Параметр Значение Номинальное напряжение питания сети, В 230 ±10% Номинальное напряжение питания клапана, В 230 ±10% Частота сети, Гц 50 ±0,2 Гц Потребляемая мощность (без клапанов), Вт 2,5 Род тока контроллера и клапана переменный Максимальный ток клапана 0,9 А Класс защиты от поражения электрическим током 0 Монтаж DIN рейка (5 модулей) Степень защиты IP10 Относительная влажность эксплуатации менее 80% Температура эксплуатации -10..+60°C НАЗНАЧЕНИЕ КЛЕММ И РАЗЪЕМОВ Питание 230 В - подключение к электрической сети выполнить через автоматический выключатель 1 А.  Клапан 1, Клапан 2, Клапан 3 - электромагнитные клапаны (нормально закрытые, 230 В, с током не более 0.9 А). Возможна работа с одним, двумя или тремя клапанами.  Реле. Электромеханическое реле с нормально разомкнутыми контактами для отключения внешнего оборудования. DC, максимум - 24 В, 2 А, 30 Вт. AC, максимум - 240 В, 1А, 30 Вт  Т.Датчик 1 и Т.Датчик 2 - датчики температуры DS18B20. Допускается подключение по 3х-проводной или 2х-проводной схеме. Предусмотрена работа как с одним датчиком, так и с двумя.  SIGNAL - Выход с опторазвязкой. Выход: полярный; Максимальное напряжение: 35 В; Максимальный ток: 20 мА.  Разъем карты памяти - размер micro SD. Файловая система карты памяти - FAT32 Возможно обновление прошивки устройства. Для обновления необходимо записать файл прошивки UPDATE.FW на карту памяти и вставить её в разъем карты памяти (контактами вверх) до включения контроллера. Контроллер, обнаружив файл обновления при включении, предложит обновить устройство. Обновление длится около 3х минут. Во время обновления нельзя отключать питание устройства и извлекать карту памяти. После обновления рекомендуется сбросить и проверить все настройки. Файлы обновления необходимо скачивать на официальном сайте производителя smartmodule.ru ОТЗЫВЫ Отзыв одного из первых пользователей SSVC0059 V2: ... это лучшее, что у меня было, воплощает все мои хотелки ... Всё, одной пьём, другой стираем слёзы счастья. Павел. ПРОШИВКИ Алгоритм работы контроллера зависит от загруженной прошивки. В продажу контроллер поступает с заводской версией прошивки и с руководством по эксплуатации. Альтернативные версии прошивок создаются при активном участии сообщества пользователей и находятся в стадии тестирования. Обсуждение работы прошивок происходит на тематическом форуме с участием представителей нашей компании. Файлы прошивки запакованы в ZIP архив. Для обновления прошивки необходимо: 1.Распаковать архив; 2.Скопировать файл из архива  "UPDATE.FW" на карту памяти в корневую папку; 3.Вставить карту памяти с файлом в разъем для карты контроллера SSVC0059 (версия 2); 4.Включить питание контроллера, далее следовать указаниям на экране. В архиве имеется файл changelog.txt, содержащий информацию об истории изменений в прошивке. Файлы прошивок необходимо скачивать с официального сайта производителя по адресу: https://smartmodule.ru/portfolio/0059_v2/ ПОЛЕЗНЫЕ ССЫЛКИ Статья на нашем сайте с рисунками и анимацией о ректификации: "От дистилляции к ректификации с автоматикой, простыми словами." Обсудите технические характеристики контроллера SSVC0059 с коллегами в "Злачном форуме" в теме "Автоматика отбора Smartmodule SSVC0059 - диалог с производителем.".
