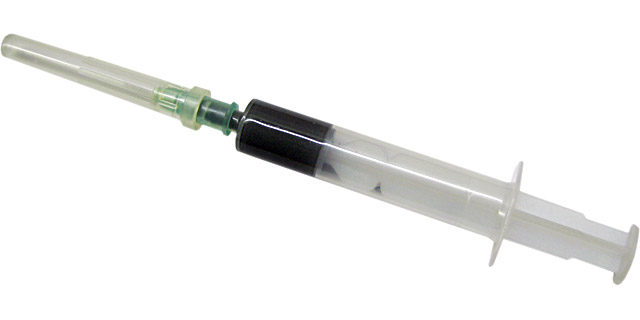

Безотмывочная паяльная паста для СМД-монтажа HERAEUS F-10, 5г
- Описание
- Отзывы
- Задать вопрос
-
Срок годности до 7.02.2025
Паяльные пасты серии F10 это готовые к использованию однородные смеси с низким уровнем запаха, состоящие из порошка припоя, связующих веществ, растворителей, флюсов и тиксотропных веществ.
Температура оплавления - 179°C
F10 – пригодна для любого применения. Она может быть оплавлена в среде воздуха, в защитной среде азота. Особенностью данного продукта является очень низкий уровень запаха. Хорошо подходит для трафаретного нанесения. Остатки оплавленной пасты могут оставаться на плате.
Достоинства:
Сохраняет свои свойства в процессе нанесения и при нахождении на трафарете;
Обеспечивает превосходное смачивание;
Низкий уровень запаха;
Прошла исследования IPC по 3 классу безотмывочных паст по стандарту IPC–SF-818;
8 часов сохраняет свою работоспособность на трафарете.
Физические свойства:
Частицы: тип 3 (25-45 мкм.)
Форма – сферическая
Процентное содержание металла в пасте – 90%
Вязкость: 600-800 Kcps, Brookfield RVT, TF spindle, 5 rpm at 25 °C.
Состав пасты:Sn62Pb36Ag2
Свойства:
Толщина трафарета <=200 150="" br="">Минимальный шаг – 400 мкм.(для частиц 25-45 мкм.)
Размер ячейки – 500 мкм.(для частиц 25-58 мкм.)
Размер ячейки – 200 мкм.(для частиц 25-45, 25-38 мкм.)
Растекаемость:
по стандарту J-STD-005 10 мин. при t=25OC и t=150 OC – не происходит образования перемычек на расстояние 75мкм.
Образование шариков припоя: по стандарту J-STD-005 – нет образования.
Свойства флюса:
Активность флюса – по стандарту IPC-SF-818 – класс L
Зеркало меди – по стандарту IPC-SF-818 – пройдено
Хромат меди – по стандарту IPC-SF-818 – пройдено
Рекомендации:
Отмывка: остатки флюса не требуют удаления. Удаление остатков пасты с трафарета можно производить изопропанолом или схожими растворителями.
При простое принтера (для нанесения паяльной пасты) более 1 часа - удалите пасту с трафарета.
Паяльная паста сохраняет свою работоспособность в течении 8 часов. Более точное время зависит от условий окружающей среды.
Если печатные платы будут храниться более 6 часов после установки компонентов и готовые к оплавлению, их рекомендуется хранить в специальном месте с фиксированной влажностью. Это тем более важно, когда влажность превышает 65%. Идеальный показатель влажности – 45-65%.

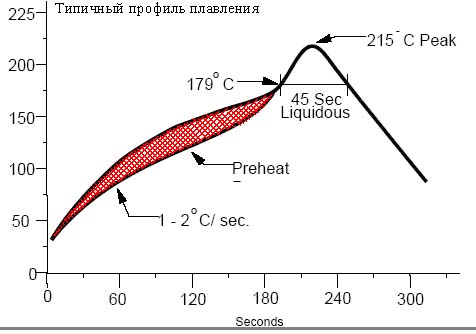

Параметры оплавления:
Для наилучшего результата, пасту следует оплавлять при температуре на 30-50 °С выше температуры оплавления припоя. Время, в течение которого следует проводить оплавление – 30-60 сек. Нагревание следует проводить равномерно, как платы, так и компонентов, установленных на ней. Оплавление должно быть проведено в соответствие с промышленными стандартами.
Хранение:
Гарантийный срок хранения пасты в холодильнике при 5-12 °С – 6 месяцев. Пасту следует поместить в комнатные условия как минимум за 8-12 часов до момента использования. Хранение пасты на рабочем месте при комнатной температуре – 1 месяц. Запрещается воздействие прямых солнечных лучей и перегрев свыше 35 °С. -
ekits_support
|
Пасту нужно хранить в холодильнике для продления срока использования. А использовать уже прогретую в течение часа. Выдавливать нужно расположив иглу в 80гр относительно плоскости платы, тогда она будет прилипать. Для старой (густой) пасты можно заменить иглу на более толстую.
|
Gray_S
|
Купил четыре шприца пасты, а продавить её невозможно, если и удаётся с большим усилием её продавить, то паста всё равно не прилипает. Теперь всю на выброс или есть способ её восстановить?
|
Gray_S
|
Нашёл способ восстановить свойства пасты: перед нанесением пасты шприц нагреваю в стакане горячей воды, температура 80-90 градусов, паста хорошо выдавливается и прилипает. Когда шпиц остывает, выдавить становится невозможно - снова опускаю в стакан для нагрева. Получаются хорошие спаи на дорожках 0,8 мм.
|
ekits_support
|
Пасту нужно хранить при температуре 5-12 °С. в этом случае срок хранения 6мес. а фактически еще больше. На счет спирта и растворителя нет информации.
|
Araks
|
Через 1.5 месяца паста превратилась в сухую и рассыпчатую, наносит стало невозможно, через шприц не продавливается. Что делать? Чем можно восстановить свойство, может добавить спирт или другой растворитель?
|
