      -Panel VT-4A1 - Ламинат с алюминиевым основанием, 1.6 Вт/(м*К), 126х203х1 мм

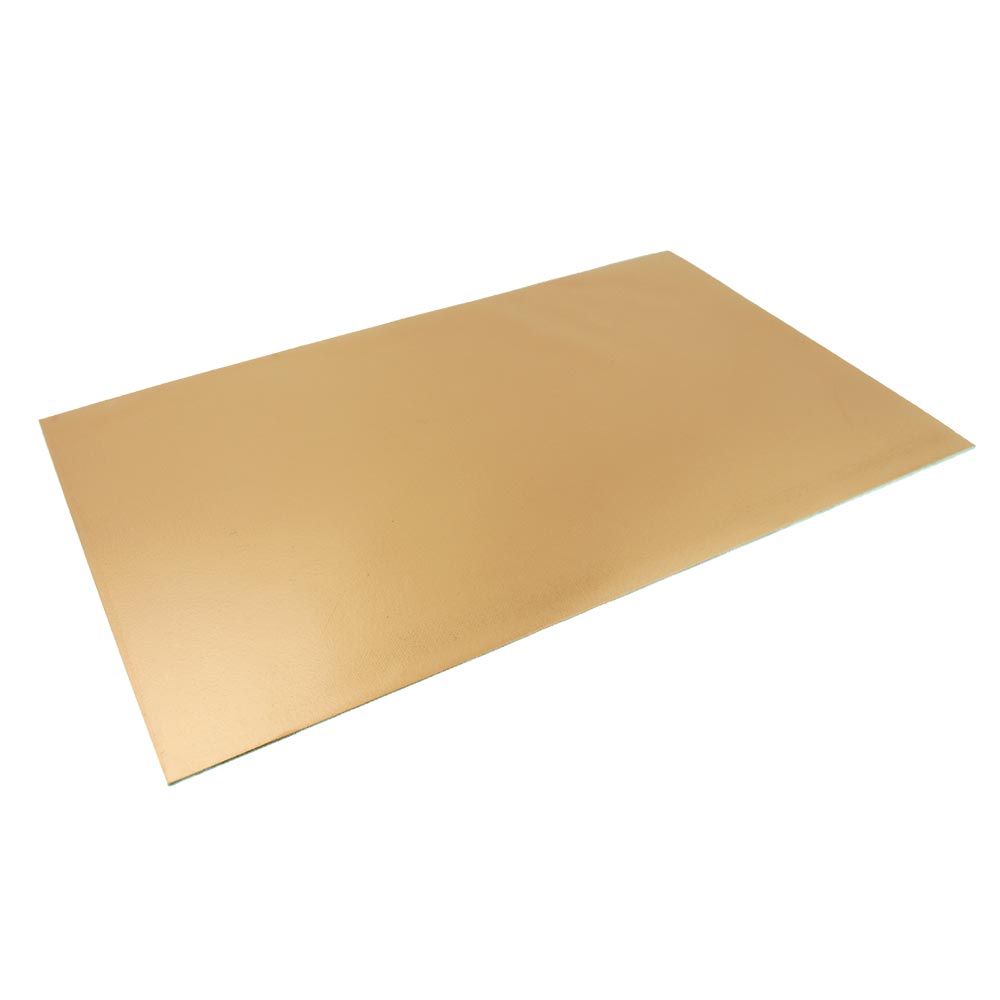

      Panel VT-4A1 - Ламинат с алюминиевым основанием, 1.6 Вт/(м*К), 126х203х1 мм

      • Panel VT-4A1 - Ламинат с алюминиевым основанием, 1.6 Вт/(м*К), 126х203х1 мм
      • Panel VT-4A1 - Ламинат с алюминиевым основанием, 1.6 Вт/(м*К), 126х203х1 мм
      Артикул: 8000078
      Поделиться
      Со склада (16)
      Товар в наличии на складе, резервируется при заказе
      Нужно больше?
      Возможна отгрузка в течение 1-2 рабочих дней
      500.90 руб.
      - +
      В корзинуВ корзине
      Условия оплаты и доставки
      • Описание
      • Отзывы
      • Задать вопрос
      • Платы с алюминиевой подложкой широко используются в преобразователях, драйверах, светодиодных светильниках и других устройствах, где требуется эффективный отвод тепла от электронных компонентов.
        Изготовление плат возможно методом ЛУТ (лазеро-утюжной технологии), с использованием фоторезиста, а так же с использованием специальных маркеров.

        Алюминиевая сторона защищена пленкой, для защиты поверхности при травлении платы. При травлении в хлорном железе важно закрывать алюминиевые торцы платы скотчем или лаком, так как алюминий вступает в активную реакцию с хлорным железом. В остальном процесс изготовления печатной платы не отличается от процесса с обычным фольгированным стеклотекстолитом.

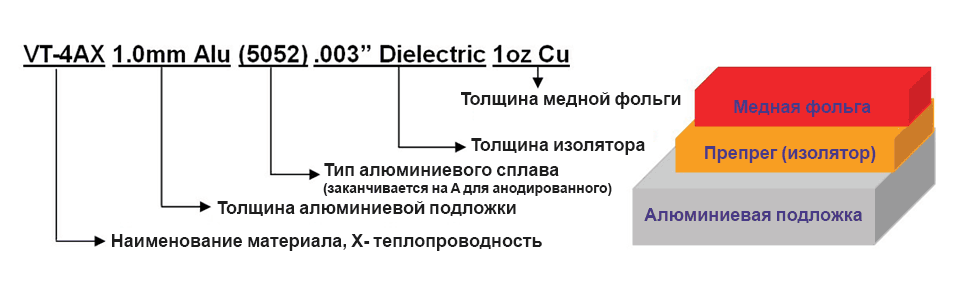

        Структура Panel VT-4A1

        Структура ламината:
        Алюминиевая подложка - 1,0 мм
        Препрег (изолятор) с кераммическим наполнителем - 0,075 мм
        Медная фольга - 0,035 мм

        Теплопроводность - 1,6 Вт/(м*К)
        Размеры - 126х203х1 мм


        Документы

        Спецификация VT-4A ALUMINUM BASE LAMINATE/PREPREG (англ.) Размер: 268,2 кб
      Panel VT-4A1 - Ламинат с алюминиевым основанием, 1.6 Вт/(м*К), 126х203х1 мм Panel VT-4A1 - Ламинат с алюминиевым основанием, 1.6 Вт/(м*К), 126х203х1 мм 8000078 Panel VT-4A1 - Ламинат с алюминиевым основанием, 1.6 Вт/(м*К), 126х203х1 мм
      RUB 500.9
      Платы с алюминиевой подложкой широко используются в преобразователях, драйверах, светодиодных светильниках и других устройствах, где требуется эффективный отвод тепла от электронных компонентов. Изготовление плат возможно методом ЛУТ (лазеро-утюжной технологии), с использованием фоторезиста, а так же с использованием специальных маркеров. Алюминиевая сторона защищена пленкой, для защиты поверхности при травлении платы. При травлении в хлорном железе важно закрывать алюминиевые торцы платы скотчем или лаком, так как алюминий вступает в активную реакцию с хлорным железом. В остальном процесс изготовления печатной платы не отличается от процесса с обычным фольгированным стеклотекстолитом. Структура ламината: Алюминиевая подложка - 1,0 мм Препрег (изолятор) с кераммическим наполнителем - 0,075 мм Медная фольга - 0,035 мм Теплопроводность - 1,6 Вт/(м*К) Размеры - 126х203х1 мм
