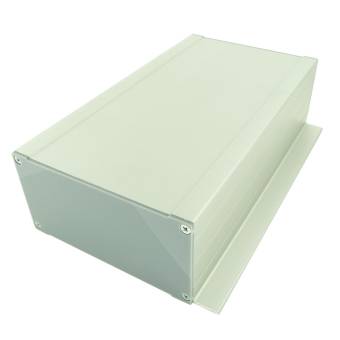

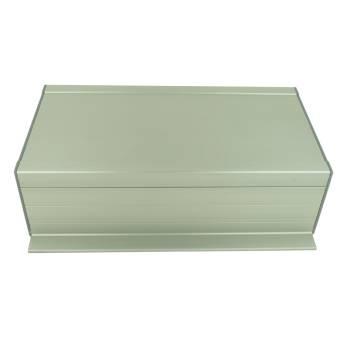

Корпус приборный алюминиевый анодированный серебристый с фланцами PCBBOX-F112x59x200-SR
Пазы шириной 2 мм для установки печатных плат;
Терморебро для установки силовых элементов для максимального отвода тепла в корпус.
Стенки толщиной 2 мм гарантируют жесткость корпуса и эффективный отвод тепла;
Фланцы для крепления на плоскую поверхность.
- Описание
- Отзывы
- Задать вопрос
-

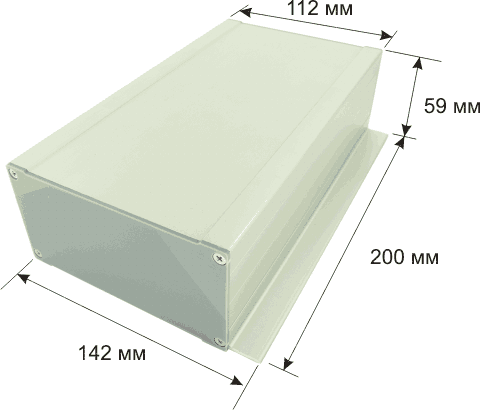

Размеры корпуса
Внешние размеры корпуса с торцевыми панелями и фланцами - 142x59x204 мм
Внешние размеры корпуса без торцевых панелей и фланцев - 112x59x200 мм.

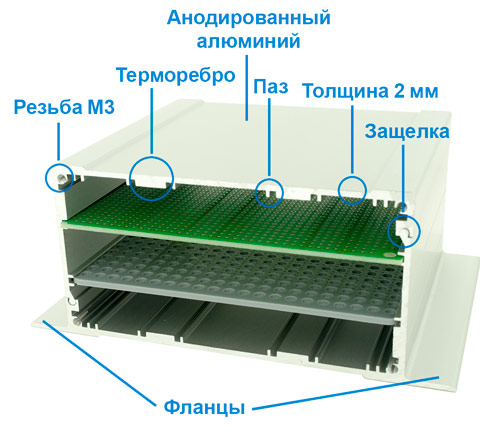

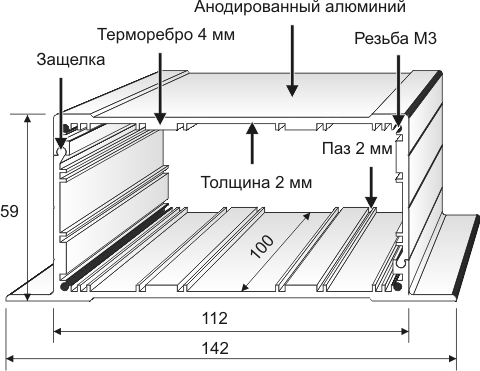

Особенности приборного корпуса PCBBOX с фланцами

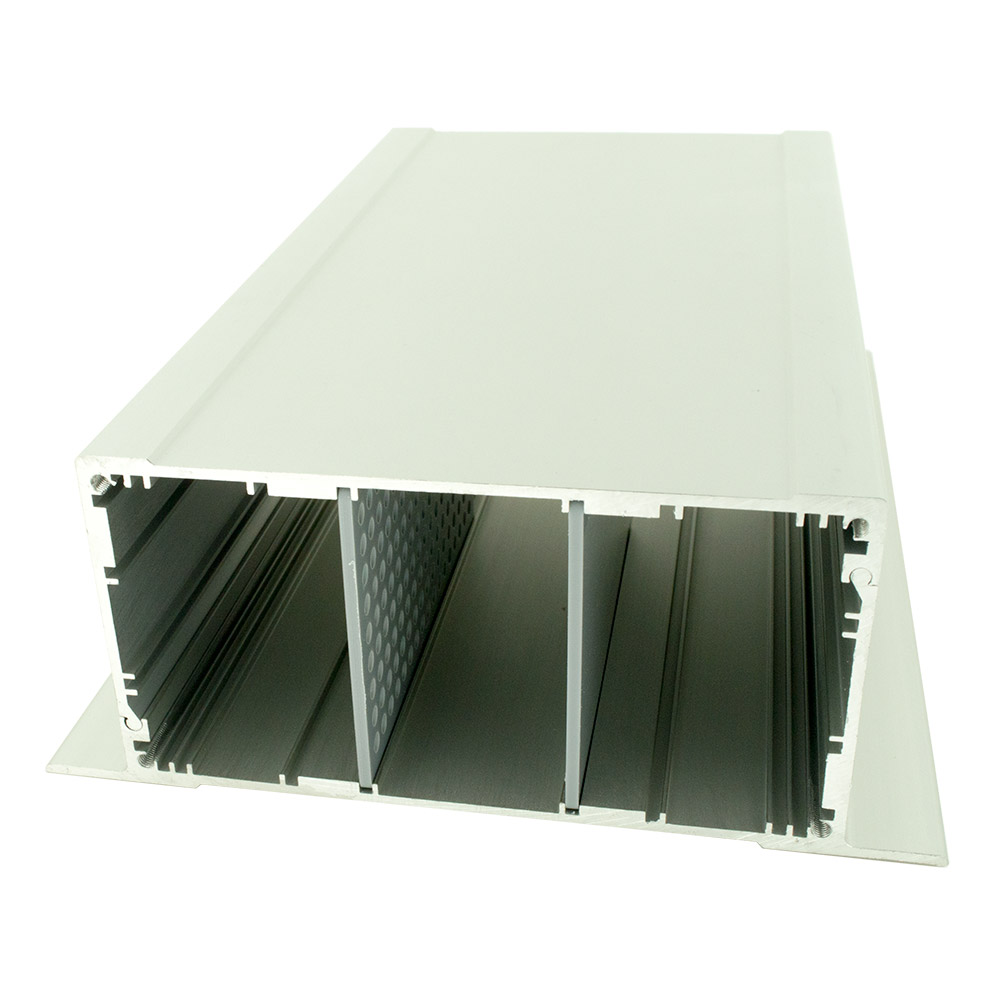

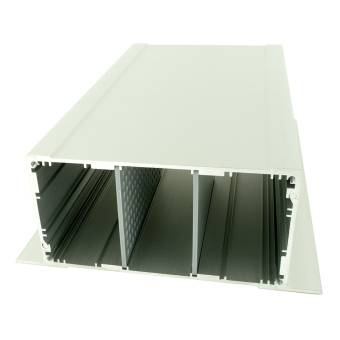

- Пазы шириной 2 мм позволяют установить платы и экранирующие элементы до четырех штук горизонтально или до восьми - вертикально;
- Терморебро шириной 10 мм и толщиной 4 мм для установки силовых элементов для максимального отвода тепла в корпус. Ребро позволяет просверлить в нем отверстие и нарезать резьбу для крепления силовых элементов;
- Стенки минимальной толщиной 2 мм гарантируют жесткость корпуса и эффективный отвод тепла от силовых элементов прибора;
- Площадь внешней алюминиевой поверхности корпуса 804 кв.см;
- Половинки корпуса соединяются между собой простым защелкиванием и фиксируются винтами в отверстия торцевых панелей;
- Фланцы для крепления на плоскую поверхность
- Корпус идеален для изготовления источников питания, преобразователей, усилителей, передатчиков, приемников и других электронных приборов.
Что выбрать: обычный корпус или алюминиевый корпус PCBBOX с фланцами?
Преимущества алюминиевого корпуса серии PCBBOX в сравнении с обычными корпусами:
- Механическая прочность;
- Множество вариантов установки плат (12 вариантов и их комбинации);
- Разработанные специально для PCBBOX аксессуары, монтажные перегородки и лицевые панели.
- Частичная экранировка от электромагнитных помех;
- Корпус одновременно является радиатором;
- Возможность вырезать в торцевых панелях отверстия под нужды конкретного прибора;
- Запасные торцевые панели (отдельный товар) дают возможность в последствии из старого прибора изготовить новый;
- Простая разборка и полная доступность к содержимому прибора;
- Фланцы позволяют закрепить корпус к плоской поверхности, просверлив отверстия в нужных местах.
- Легкий "переезд" из корпуса PCBBOX меньшего размера в другой корпус PCBBOX большего размера, при модернизации прибора.
Назначение корпуса приборного
Корпус приборный алюминиевый PCBBOX предназначен для монтажа электронных устройств в корпусе.
Конструктивно состоит из двух половин профиля экструдированного анодированного алюминия и двух пластиковых торцевых панелей толщиной 2 мм с отверстиями под четыре винта потай. Анодированая поверхность улучшает эстетические качества, повышает устойчивость к царапинам и отпечаткам пальцев. Пластиковые панели легко поддаются механической обработке. Корпус разработан специально для конструирования широкого спектра приборов.

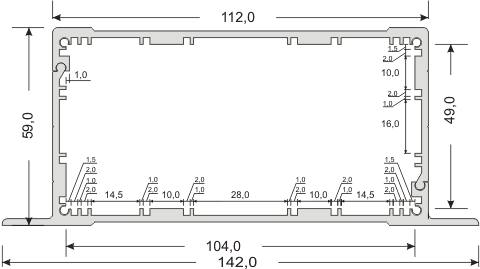

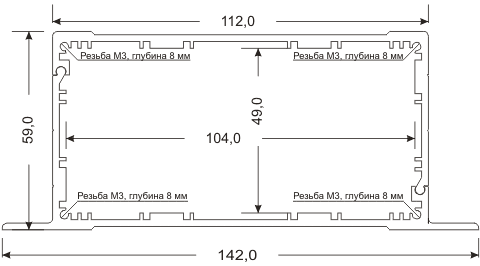

Габаритный чертеж
