      Приборные корпуса PCBBOX
      ВилкиДержатели батарейДжамперыЗажим КрокодилИсточники питанияКлавиатурыКлеммникиКлеммыКнопкиКолпачки для кнопокКорпусаКрепежПанелькиПереключателиПредохранителиРадиаторы, подложкиРелеРозеткиРучки регулировочныеТоковые шунтыШтыревые линейкиЭл. двигателиПрочее
      -Корпус приборный алюминиевый анодированный серебристый с фланцами PCBBOX-F112x59x150-SR

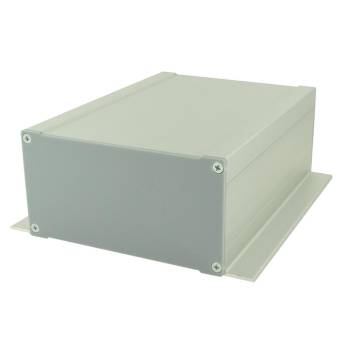

      Корпус приборный алюминиевый анодированный серебристый с фланцами PCBBOX-F112x59x150-SR

      Советуем
      • Корпус приборный алюминиевый анодированный серебристый с фланцами PCBBOX-F112x59x150-SR
      • Корпус приборный алюминиевый анодированный серебристый с фланцами PCBBOX-F112x59x150-SR
      • Корпус PCBBOX-F112x59x150 с монтажными перегородками
      • Корпус приборный алюминиевый анодированный серебристый с фланцами PCBBOX-F112x59x150-SR
      • Корпус приборный алюминиевый анодированный серебристый с фланцами PCBBOX-F112x59x150-SR
      • Корпус PCBBOX-F112x59x150 с монтажными перегородками
      • Корпус приборный алюминиевый анодированный серебристый с фланцами PCBBOX-F112x59x150-SR
      • Корпус приборный алюминиевый анодированный серебристый с фланцами PCBBOX-F112x59x150-SR
      • Корпус PCBBOX-F112x59x150 с монтажными перегородками
      Артикул: 0621
      Корпус приборный PCBBOX для изготовления источников питания, преобразователей, усилителей, передатчиков, приемников и других электронных приборов.
      Пазы шириной 2 мм для установки печатных плат;
      Терморебро для установки силовых элементов для максимального отвода тепла в корпус.
      Стенки толщиной 2 мм гарантируют жесткость корпуса и эффективный отвод тепла;
      Фланцы для крепления на плоскую поверхность.
      Подробнее
      Поделиться
      Со склада (26)
      Товар в наличии на складе, резервируется при заказе
      Нужно больше?
      Возможна отгрузка в течение 1-2 рабочих дней
      887.90 руб.
      - +
      В корзинуВ корзине
      Условия оплаты и доставки
      • Описание
      • Отзывы
      • Задать вопрос
      • Размеры корпуса

        Внешние размеры корпуса с торцевыми панелями и фланцами - 142x59x154 мм
        Внешние размеры корпуса без торцевых панелей и фланцев - 112x59x150 мм.

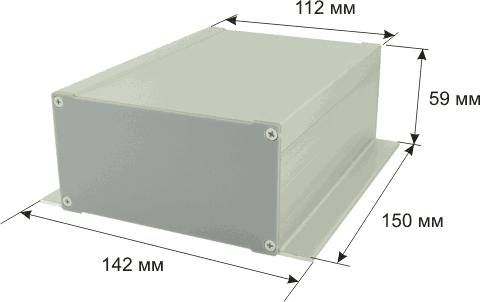

        Габаритные размеры PCBBOX-F112x59x150

        Особенности приборного корпуса PCBBOX с фланцами

        • Пазы шириной 2 мм позволяют установить платы и экранирующие элементы до четырех штук горизонтально или до восьми - вертикально;
        • Терморебро шириной 10 мм и толщиной 4 мм для установки силовых элементов для максимального отвода тепла в корпус. Ребро позволяет просверлить в нем отверстие и нарезать резьбу для крепления силовых элементов;
        • Стенки минимальной толщиной 2 мм гарантируют жесткость корпуса и эффективный отвод тепла от силовых элементов прибора;
        • Площадь внешней алюминиевой поверхности корпуса 603 кв.см;
        • Половинки корпуса соединяются между собой простым защелкиванием и фиксируются винтами в отверстия торцевых панелей;
        • Фланцы для крепления на плоскую поверхность
        • Корпус идеален для изготовления источников питания, преобразователей, усилителей, передатчиков, приемников и других электронных приборов.

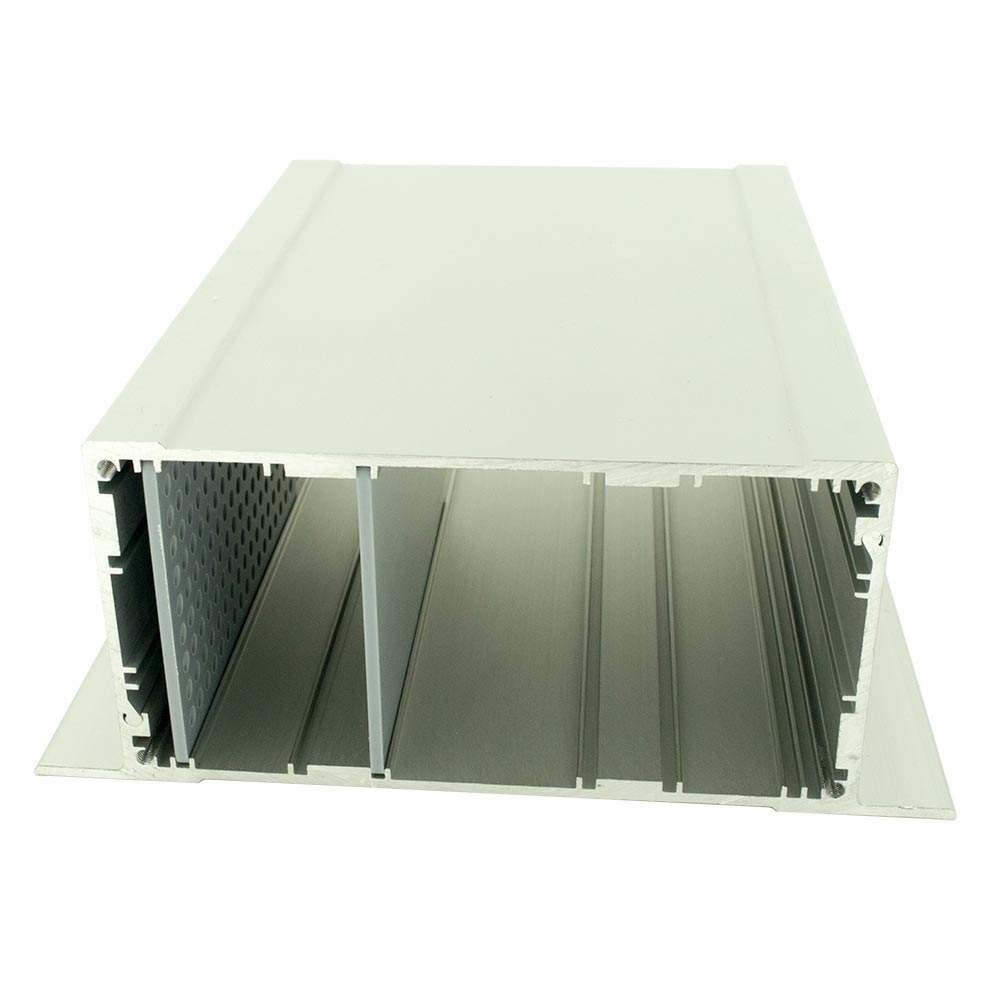

        Конструктивные элементы корпуса PCBBOX с фланцами

        Что выбрать: обычный корпус или алюминиевый корпус PCBBOX с фланцами?

        Преимущества алюминиевого корпуса серии PCBBOX в сравнении с обычными корпусами:

        • Механическая прочность;
        • Множество вариантов установки плат (12 вариантов и их комбинации);
        • Разработанные специально для PCBBOX аксессуары, монтажные перегородки и лицевые панели.
        • Частичная экранировка от электромагнитных помех;
        • Корпус одновременно является радиатором;
        • Возможность вырезать в торцевых панелях отверстия под нужды конкретного прибора;
        • Запасные торцевые панели (отдельный товар) дают возможность в последствии из старого прибора изготовить новый;
        • Простая разборка и полная доступность к содержимому прибора;
        • Фланцы позволяют закрепить корпус к плоской поверхности, просверлив отверстия в нужных местах.
        • Легкий "переезд" из корпуса PCBBOX меньшего размера в другой корпус PCBBOX большего размера, при модернизации прибора.

        Назначение корпуса приборного

        Корпус приборный алюминиевый PCBBOX предназначен для монтажа электронных устройств в корпусе.

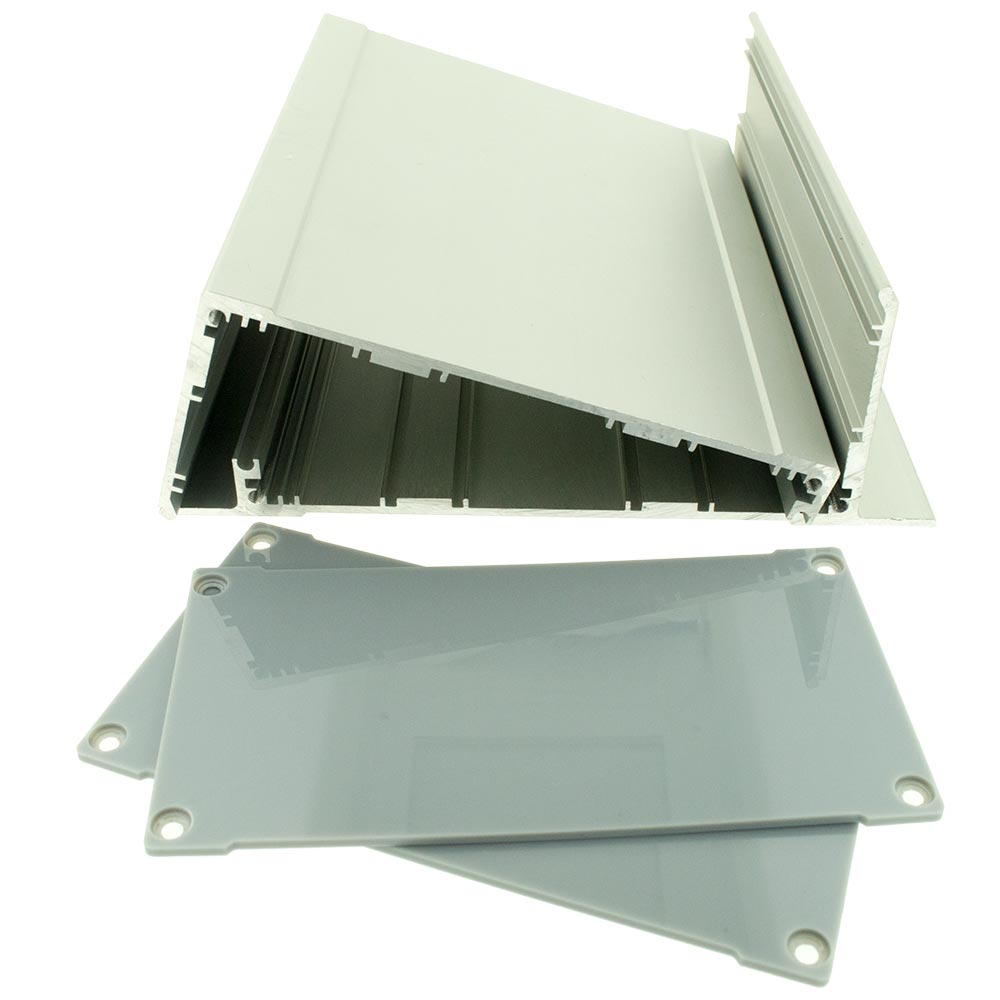

        Конструктивно состоит из двух половин профиля экструдированного анодированного алюминия и двух пластиковых торцевых панелей толщиной 2 мм с отверстиями под четыре винта потай. Анодированая поверхность улучшает эстетические качества, повышает устойчивость к царапинам и отпечаткам пальцев. Пластиковые панели легко поддаются механической обработке. Корпус разработан специально для конструирования широкого спектра приборов.

        Габаритный чертеж

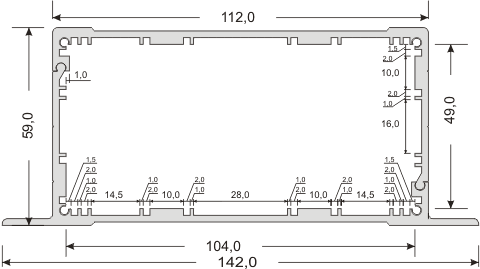

        Габаритный чертеж корпуса с фланцами PCBBOX-F112x59 в разрезе

        Документы

        Детальный габаритный чертеж корпуса с фланцами PCBBOX-F112x59 в разрезе Размер: 11,4 кб
