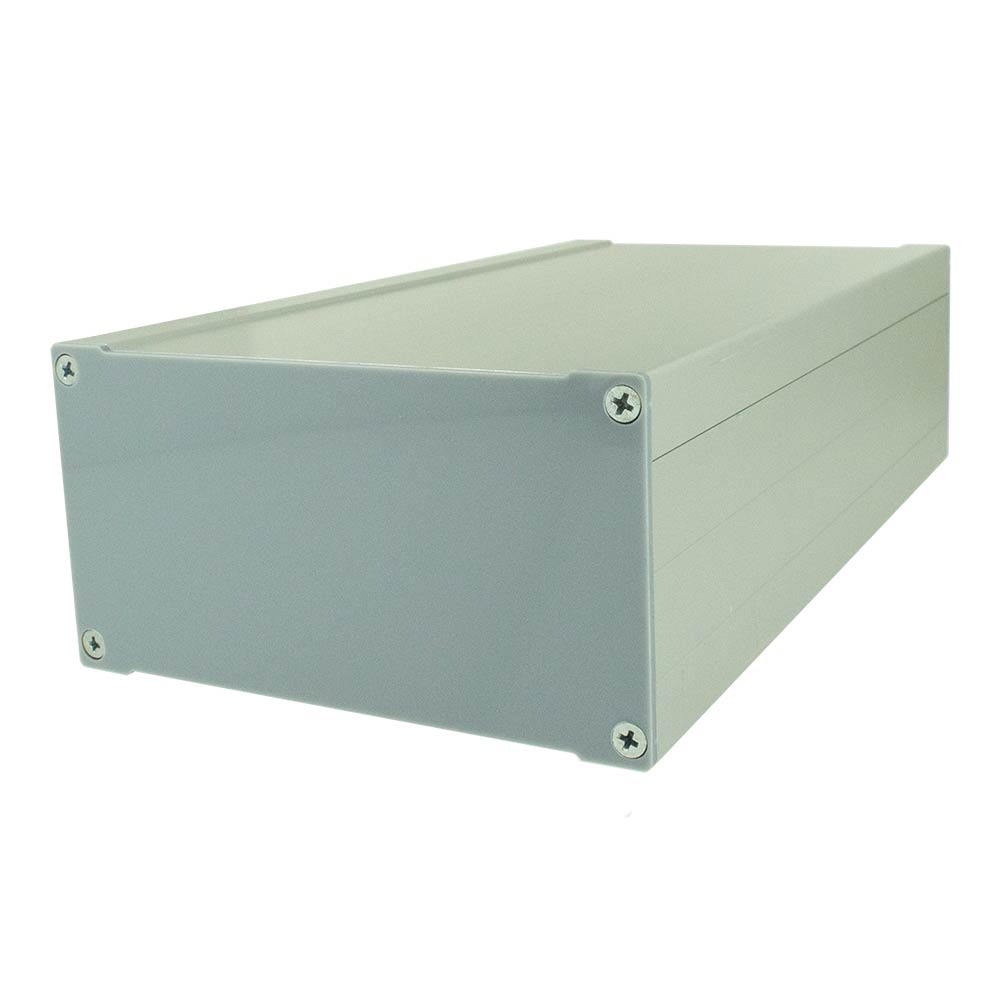

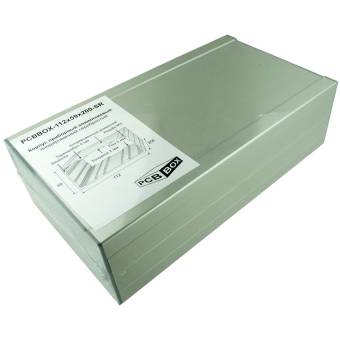

Корпус приборный алюминиевый анодированный серебристый PCBBOX-112x59x200-SR
Советуем
Артикул:
0616
Корпус приборный PCBBOX для изготовления источников питания, преобразователей, усилителей, передатчиков, приемников и других электронных приборов.
Пазы шириной 2 мм для установки печатных плат;
Терморебро для установки силовых элементов для максимального отвода тепла в корпус.
Стенки толщиной 2 мм гарантируют жесткость корпуса и эффективный отвод тепла.
Пазы шириной 2 мм для установки печатных плат;
Терморебро для установки силовых элементов для максимального отвода тепла в корпус.
Стенки толщиной 2 мм гарантируют жесткость корпуса и эффективный отвод тепла.
Подробнее
Со склада (37)
Товар в наличии на складе, резервируется при заказе
Возможна отгрузка в течение 1-2 рабочих дней
1 152 руб.
-
+
- Описание
- Отзывы
- Задать вопрос
-
Размеры корпуса
Внешние размеры корпуса без торцевых панелей - 112x59x200 мм.
Особенности приборного корпуса PCBBOX

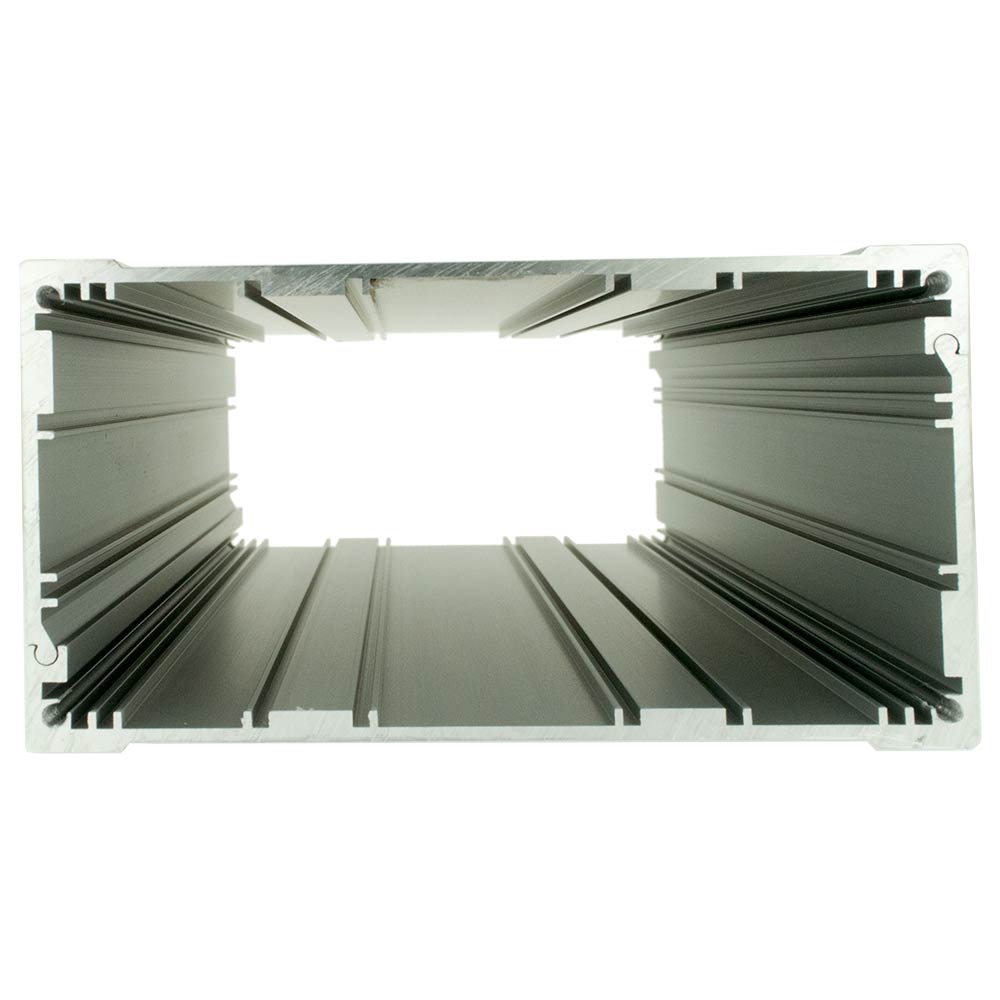

- Пазы шириной 2 мм позволяют установить платы и экранирующие элементы до четырех штук горизонтально или до восьми - вертикально;
- Терморебро шириной 10 мм и толщиной 4 мм для установки силовых элементов для максимального отвода тепла в корпус. Ребро позволяет просверлить в нем отверстие и нарезать резьбу для крепления силовых элементов;
- Стенки минимальной толщиной 2 мм гарантируют жесткость корпуса и эффективный отвод тепла от силовых элементов прибора;
- Площадь внешней алюминиевой поверхности корпуса 684 кв.см;
- Половинки корпуса соединяются между собой простым защелкиванием и фиксируются винтами в отверстия торцевых панелей;
- Корпус идеален для изготовления источников питания, преобразователей, усилителей, передатчиков, приемников и других электронных приборов.
Что выбрать: обычный корпус или алюминиевый корпус PCBBOX?
Преимущества алюминиевого корпуса серии PCBBOX в сравнении с обычными корпусами:
- Механическая прочность;
- Множество вариантов установки плат (12 вариантов и их комбинации);
- Частичная экранировка от электромагнитных помех;
- Корпус одновременно является радиатором;
- Возможность вырезать в торцевых панелях отверстия под нужды конкретного прибора;
- Запасные торцевые панели (отдельный товар) дают возможность в последствии из старого прибора изготовить новый;
- Простая разборка и полная доступность к содержимому прибора;
- Легкий "переезд" из корпуса PCBBOX меньшего размера в другой корпус PCBBOX большего размера, при модернизации прибора.
Назначение корпуса приборного

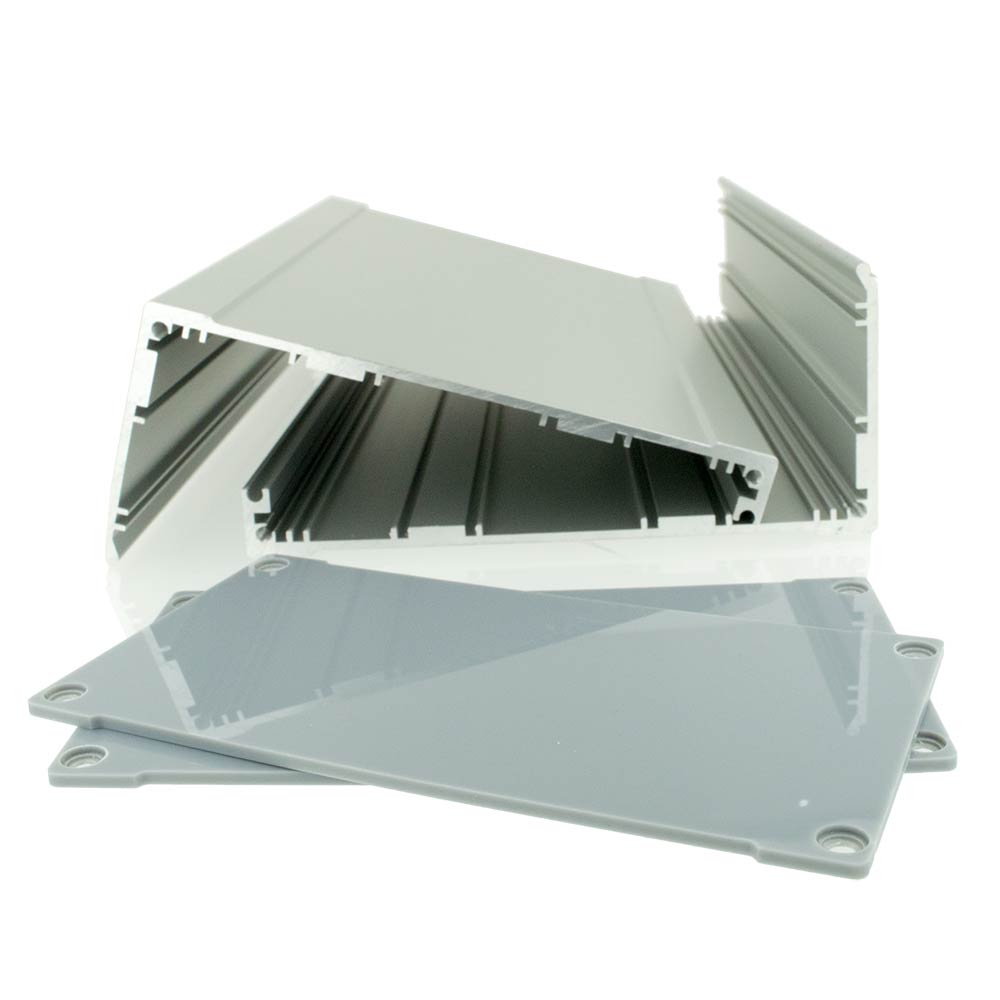

Корпус приборный алюминиевый PCBBOX предназначен для монтажа электронных устройств в корпусе. Конструктивно состоит из двух симметричных половин профиля экструдированного анодированного алюминия и двух пластиковых торцевых панелей толщиной 2 мм с отверстиями под четыре винта потай. Пластиковые панели легко поддаются механической обработке. Корпус разработан специально для конструирования широкого спектра приборов.
Габаритный чертеж
Документы

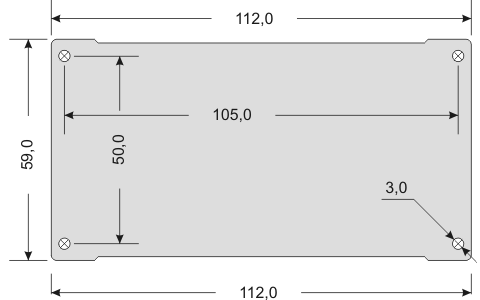

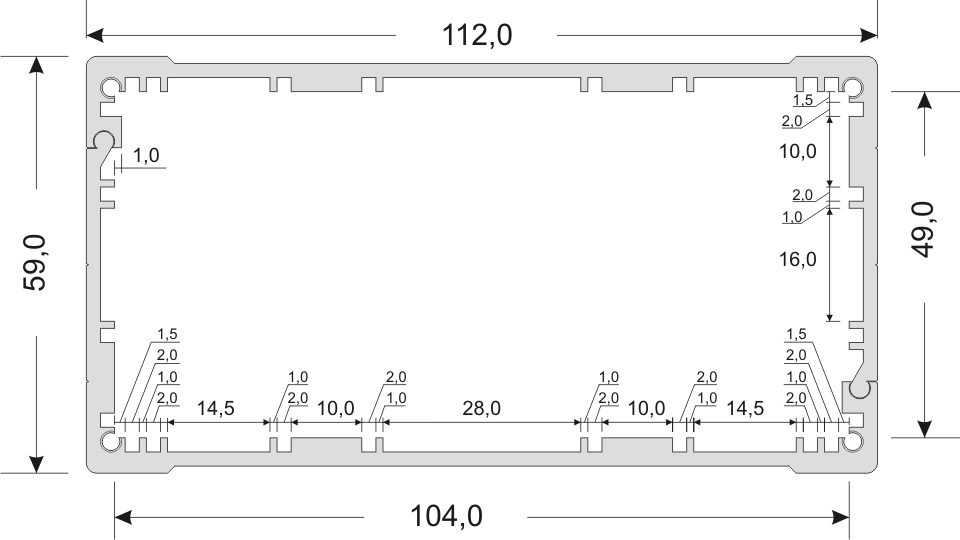

Подробный габаритный чертёж корпуса PCBBOX-112x59 в разрезе Размер: 33,9 кбГабаритный чертёж торцевой панели корпуса PCBBOX-112x59 Размер: 8,1 кб -
