Солнечный элемент 15 мм x 6 мм
Солнечный элемент 15 мм x 6 мм; 0,47 V; 0,022 A; КПД=15%
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-

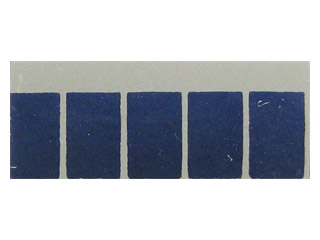

Солнечный элемент на основе монокристаллического кремния "р" и "n" проводимости, рабочая поверхность текстурирована, тыльная сторона гладкая.
При монтаже элементов в батарею, используйте тонкую медную шину (предварительно облудив ее), с шириной не более токоведущей дорожки солнечного элемента, или тонкий медный провод. Для пайки необходимо использовать только нейтральный флюс. После пайки флюс можно удалить с помощью спирта.
При эксплуатации солнечная батарея должна быть расположена перпендикулярно солнечным лучам для максимальной эффективности.
Собранная батарея должна быть загерметизирована при эксплуатации в местах где возможны осадки и попадание пыли.
Для пайки элементов используется ПОС-61, температура пайки 270град.
Технические характеристики
Параметр Значение Размер 15 x 6 мм Uxx (напряжение холостого хода) 0,6 В Uр (напряжение рабочее) 0,47 В Iкз (ток короткого замыкания) 0,025 А Iр (ток рабочий) 0,022 А КПД 15% параметры указаны для условий:
Параметр Значение Освещенность 1000 Вт/м2 Температура 25oС Спектр АМ 1,5 Внимание! Элементы, в разных партиях, могут быть "р" и "n" проводимости!
Ссылки по теме
-
Размер 15 x 6 мм Рабочий ток, А 0,022 -
|
Алексей
|
|
Кто-нибудь пробовал чем-то герметизировать? Чем это можно сделать? Или достаточно лака?
|
|
Андрей
|
|
Купил 150 штук. Качество элементов УЖАСНОЕ!!!
Мерил напряжение на элементах при принудительном освещении в итоге напряжение хх не соответствует заявленному. Были элементы, которые выдавали 0,04В, 0,01В, и максимум 0,3В. Было несколько элементов с подпаленными краями. Элементы очень хрупкие. Только один плюс это хорошая упаковка. |
|
Александр
|
|
Паяются легко, желательно с первого раза и на твёрдом основании, лучше шиной проводом не так удобно, собирал на ток более 3 ампер не думаю что клей такое выдержит.
|
|
ekits_support
|
|
Пайка возможна. Нужно нанести флюс на дорожку, прижать медную облуженую шинку, медленно провести по ней прогретым паяльником.
|
|
Сергей
|
|
что касаемо пайки то она невозможно, зато отлично соединятся токопроводящим клеем на графитовой основе. столь маленькие элементы у меня отлично подошли для дачтика освещения (замена фоторезистору)
|
|
Максим
|
|
Заказал 80 шт. только забрал с почты. Порадовало качество упаковки. Ни один ! элемент не поврежден. Спасибо, будем заказывать еще и побольше : )
|
|
Алексей
|
|
Купил солнечных элементов 15*6 на пробу,собрал солнечную батарею для зарядки сотового телефона и заодно набрался опыта как вообще обращаться с такими маленькими элементами,соединил 9 штук параллельно,15 последовательно,и получилось 7,2 вольта на холостом ходу и 180 ма тока,под нагрузкой получилось где-то 5 вольт и ток 150 ма.Отлично работает от неё 3-х вольтовый радиоприемник переносной,и отлично заряжает два пальчиковых аккумулятора.
|
|
николай
|
|
как соединить провода с помощью клея
|
|
Александр Быченко
|
|
Соединение пайкой весьма затруднительно...
Гораздо лучше использовать состав из клея БФ-6 (медицинский!) и порошка графита. Купил 20 штук - понравилось - заказал еще... |
