      -SVH0043UY-100, вольтметр 0..99,9 В, ультра яркий желтый индикатор

      SVH0043UY-100, вольтметр 0..99,9 В, ультра яркий желтый индикатор

      Хиты
      Советуем

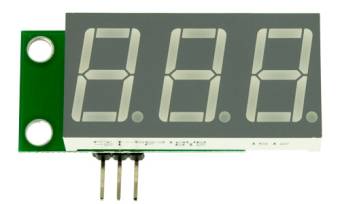

      • Вольтметр SVH0043 вид спереди

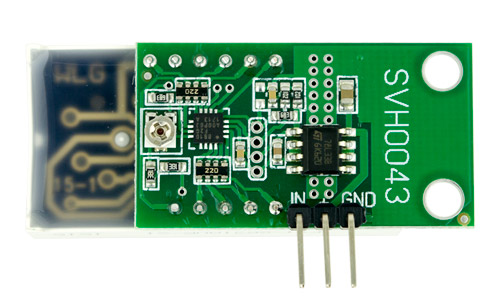

      • Вольтметр SVH0043 вид сзади

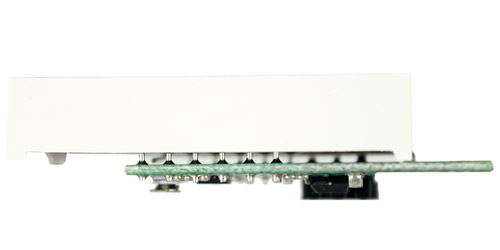

      • Вольтметр SVH0043 вид сверху

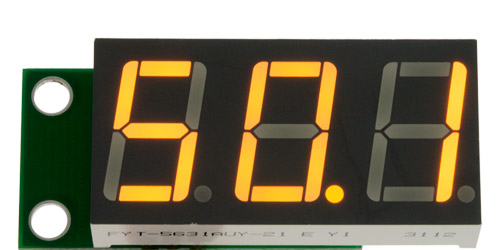

      • Вольтметр SVH0043UY-100 включен
      • Вольтметр SVH0043 вид спереди
      • Вольтметр SVH0043 вид сзади
      • Вольтметр SVH0043 вид сверху
      • Вольтметр SVH0043UY-100 включен
      • Вольтметр SVH0043 вид спереди
      • Вольтметр SVH0043 вид сзади
      • Вольтметр SVH0043 вид сверху
      • Вольтметр SVH0043UY-100 включен
      Артикул: 0571
      Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Ультра яркий желтый индикатор.
      Подробнее
      Поделиться
      Со склада (55)
      Товар в наличии на складе, резервируется при заказе
      Нужно больше?
      Возможна отгрузка в течение 1-2 рабочих дней
      256 руб.
      - +
      В корзинуВ корзине
      Условия оплаты и доставки
      Производственная поставка (OEM):
      Минимальное количество OEM-поставки: 500 ,
      Цена за 1 в OEM партии: 180 руб.
      Подробнее
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Калибровка показаний Калибровка показаний по эталонным приборам гарантирует соответствие заявленным характеристикам
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Выходной контроль Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Характеристики
      • Отзывы
      • Задать вопрос
      • ОЕМ-поставки
      • Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Ультра яркий желтый индикатор.

        Улучшенный аналог вольтметра SVH0001UY-100 (вольтметры SVH0043 рекомендуются взамен снимаемых с производства вольтметров SVH0001).

        Вольтметр может использоваться для контроля напряжения в лабораторных блоках питания, контроля напряжения бортовой сети автомобиля и напряжения аккумулятора, а также для контроля напряжения в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения.

        Для контроля напряжения питания бортовой сети автомобиля, контакты "IN" и "+" необходимо подключить к плюсу +12 В (или +24 В), "GND" контакт к массе автомобиля.

        Внимание! Переполюсовка питания выведет модуль из строя!

        Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений.

        Технические характеристики

        Параметр Значение
        Напряжение питания (фильтрованное) 4,6..30 В
        Потребляемый ток 25..35 мА
        Диапазон измеряемых напряжений 0..+99,9 В
        Дискретность измерения 0,1 В
        Погрешность измерения 2%
        Входное сопротивление >3 МОм
        Защита от переполюсовки Нет
        Диапазон рабочих температур -40..+60°C
        Цвет свечения индикатора Ультра яркий желтый
        Высота символов индикатора 14 мм
        Размеры модуля 45х19х12.5 мм
        Вес модуля 8 г


        Включение вольтметра SVH0043 в бортовую сеть автомобиля

        Включение вольтметра SVH0043 в бортовую сеть автомобиля

        Включение вольтметра SVH0043 с регулируемым стабилизатором напряжения

        Включение вольтметра SVH0043 с регулируемым стабилизатором напряжения

        У нас можно бесплатно скачать 3D модель (zip) в формате STL для печати корпуса вольтметра на 3D принтере. Рекомендуем к прочтению статью "3D модели корпусов для вольтметров, амперметров и термометров" с подробным описанием и фотографиями.

        Элементы корпуса с базой

        Вольтметр (термометр/амперметр) в отдельном корпусе в сборе с лицевой панелью

        Документы

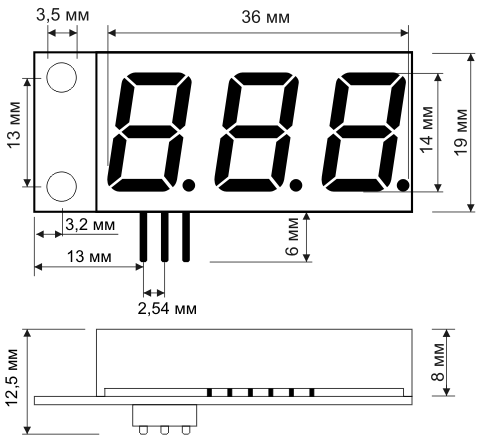

        Габаритные размеры вольтметра SVH0043 Размер: 18,8 кб
      • Индикатор LED
        Цвет свечения индикатора Ультра-яркий желтый
        Диапазон измеряемого напряжения До 100 В
      • Для производственных предприятий возможна поставка партий в технологической упаковке, т.н. OEM поставка. Удобный и выгодный вариант для производителей. В OEM партии модули поставляются упаковками.

      SVH0043UY-100, вольтметр 0..99,9 В, ультра яркий желтый индикатор SVH0043UY-100, вольтметр 0..99,9 В, ультра яркий желтый индикатор 0571 SVH0043UY-100, вольтметр 0..99,9 В, ультра яркий желтый индикатор SVH0043UY-100, вольтметр 0..99,9 В, ультра яркий желтый индикатор SVH0043UY-100, вольтметр 0..99,9 В, ультра яркий желтый индикатор SVH0043UY-100, вольтметр 0..99,9 В, ультра яркий желтый индикатор
      RUB 256 RUB
      Индикатор
      LED
      Цвет свечения индикатора
      Ультра-яркий желтый
      Диапазон измеряемого напряжения
      До 100 В
      Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Ультра яркий желтый индикатор. Улучшенный аналог вольтметра SVH0001UY-100 (вольтметры SVH0043 рекомендуются взамен снимаемых с производства вольтметров SVH0001). Вольтметр может использоваться для контроля напряжения в лабораторных блоках питания, контроля напряжения бортовой сети автомобиля и напряжения аккумулятора, а также для контроля напряжения в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения. Для контроля напряжения питания бортовой сети автомобиля, контакты "IN" и "+" необходимо подключить к плюсу +12 В (или +24 В), "GND" контакт к массе автомобиля. Внимание! Переполюсовка питания выведет модуль из строя! Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений. Технические характеристики Параметр Значение Напряжение питания (фильтрованное) 4,6..30 В Потребляемый ток 25..35 мА Диапазон измеряемых напряжений 0..+99,9 В Дискретность измерения 0,1 В Погрешность измерения 2% Входное сопротивление >3 МОм Защита от переполюсовки Нет  Диапазон рабочих температур -40..+60°C  Цвет свечения индикатора Ультра яркий желтый Высота символов индикатора 14 мм Размеры модуля 45х19х12.5 мм Вес модуля 8 г Включение вольтметра SVH0043 в бортовую сеть автомобиля Включение вольтметра SVH0043 с регулируемым стабилизатором напряжения У нас можно бесплатно скачать 3D модель (zip) в формате STL для печати корпуса вольтметра на 3D принтере. Рекомендуем к прочтению статью "3D модели корпусов для вольтметров, амперметров и термометров" с подробным описанием и фотографиями.
