      -SVH0001UB-100, вольтметр 0..99,9В, ультра яркий голубой индикатор

      SVH0001UB-100, вольтметр 0..99,9В, ультра яркий голубой индикатор

      • SVH0001UB-100, вольтметр 0..99,9В, ультра яркий голубой индикатор
      • SVH0001UB-100, вольтметр 0..99,9В, ультра яркий голубой индикатор
      • SVH0001UB-100, вольтметр 0..99,9В, ультра яркий голубой индикатор
      • SVH0001UB-100, вольтметр 0..99,9В, ультра яркий голубой индикатор
      • SVH0001UB-100, вольтметр 0..99,9В, ультра яркий голубой индикатор
      • SVH0001UB-100, вольтметр 0..99,9В, ультра яркий голубой индикатор
      • SVH0001UB-100, вольтметр 0..99,9В, ультра яркий голубой индикатор
      • SVH0001UB-100, вольтметр 0..99,9В, ультра яркий голубой индикатор
      • SVH0001UB-100, вольтметр 0..99,9В, ультра яркий голубой индикатор
      • SVH0001UB-100, вольтметр 0..99,9В, ультра яркий голубой индикатор
      • SVH0001UB-100, вольтметр 0..99,9В, ультра яркий голубой индикатор
      • SVH0001UB-100, вольтметр 0..99,9В, ультра яркий голубой индикатор
      Артикул: 0349

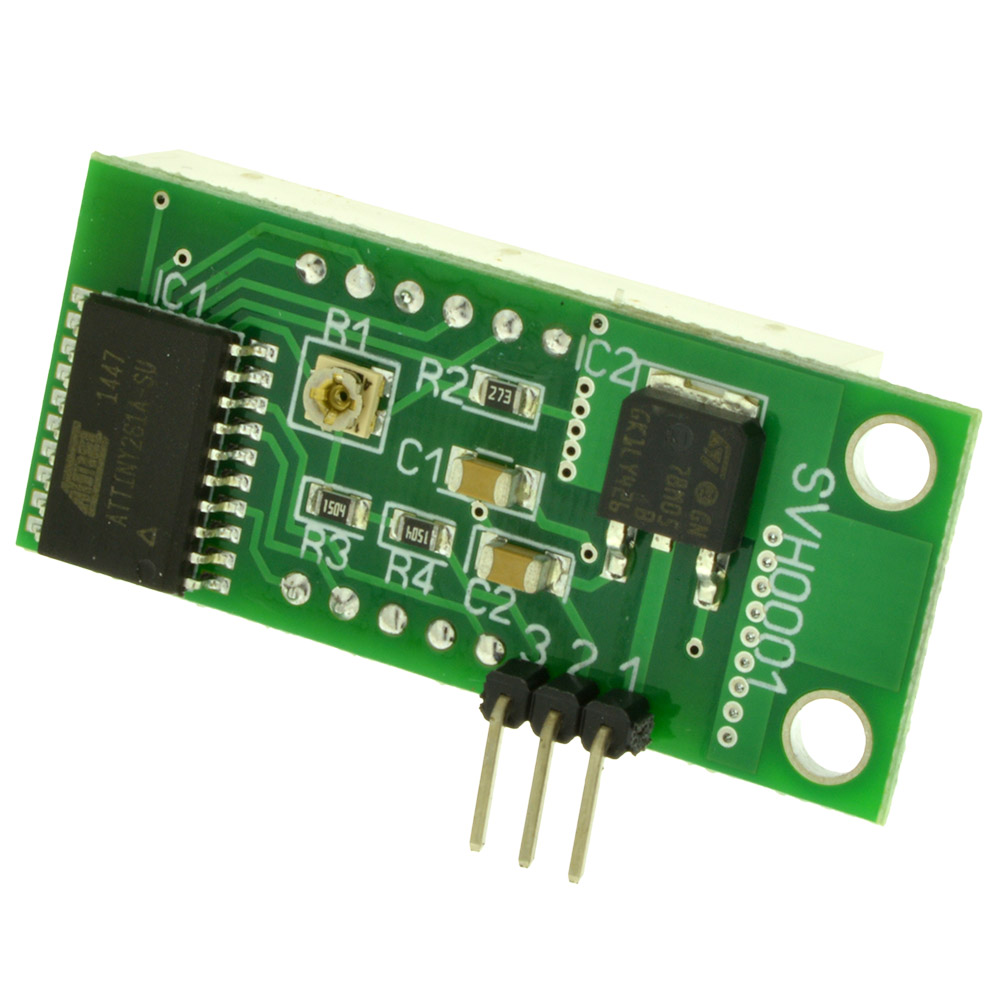

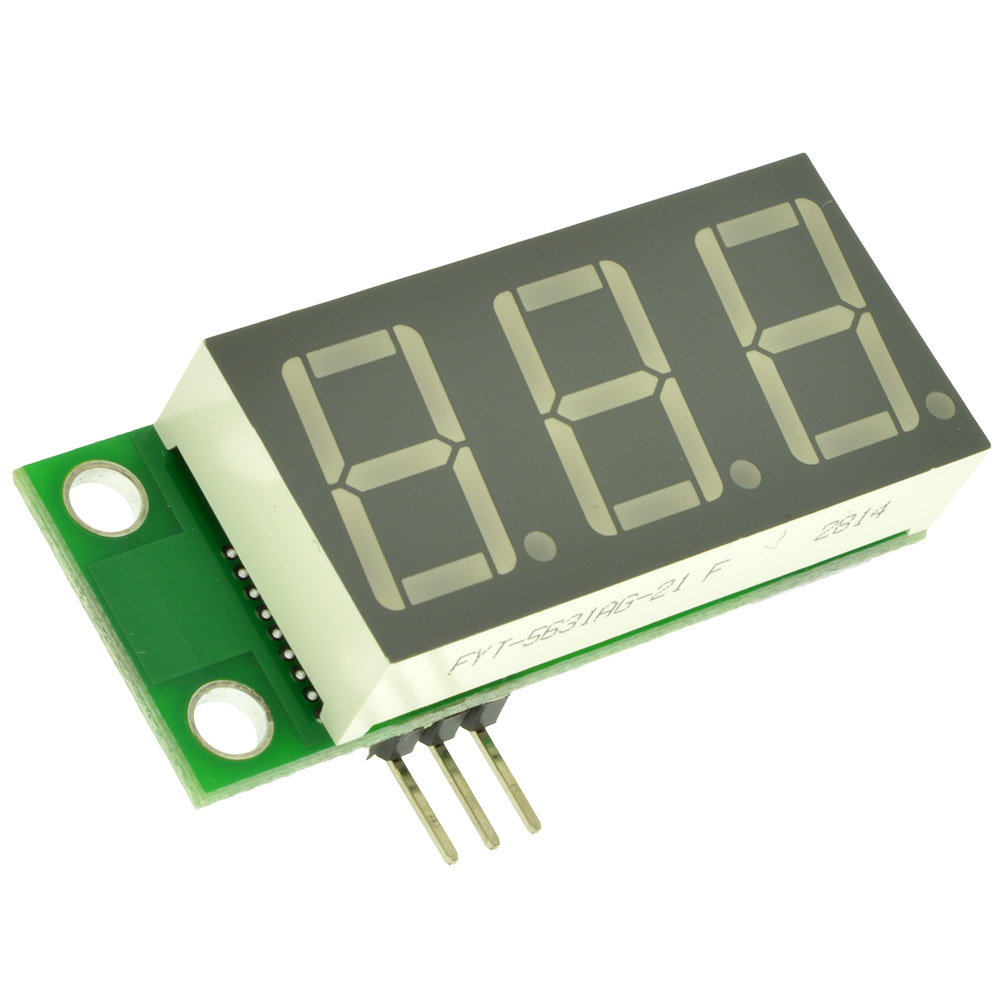

      Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Ультра яркий голубой индикатор.

      Подробнее
      Поделиться
      Нет в наличии
      854 руб.
      Подписаться
      Условия оплаты и доставки
      Производственная поставка (OEM):
      Минимальное количество OEM-поставки: 500 ,
      Цена за 1 в OEM партии: 725 руб.
      Подробнее
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Калибровка показаний Калибровка показаний по эталонным приборам гарантирует соответствие заявленным характеристикам
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Выходной контроль Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Характеристики
      • Отзывы
      • Задать вопрос
      • ОЕМ-поставки
      • Снимается с производства. Рекомендуется улучшенный аналог, вольтметр по более низкой цене SVH0043UB-100.

        Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Ультра яркий голубой индикатор.

        Модуль может использоваться для: контроля напряжения в лабораторных блоках питания, контроля напряжения бортовой сети автомобиля и напряжения аккумулятора, а также для контроля напряжения в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения.

        Для контроля напряжения питания бортовой сети автомобиля, 2 и 3 контакты модуля необходимо подключить к плюсу + 12В (или +24В), 1-й контакт к массе автомобиля.

        Внимание! Переполюсовка питания выведет модуль из строя!

        При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля (это может быть полоска металла, 2х5см).

        Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений.

        Технические характеристики

        Параметр Значение
        Напряжение питания (фильтрованное) 6В…20 (с радиатором до 35В)
        Потребляемый ток 50мА ±10%
        Диапазон измеряемых напряжений 0…+99В
        Дискретность измерения 0,1В
        Погрешность измерения 2%
        Входное сопротивление >500 КОм
        Цвет свечения индикатора Ультра яркий голубой
        Температура эксплуатации -40..+60°C
        Высота символов индикатора 14мм
        Размер модуля 45х19х14мм
        Вес модуля 11г

        SVH0001 codes

        Габаритный чертеж

        SVH0001 - Габаритные размеры

        Включение модуля в сеть автомобиля
        Включение в сеть автомобиля

        Пример включения модуля SVH0001 с модулем регулируемого стабилизатора

        Подключение вольтметра с импульсным стабилизатором

        Фотографии модуля в корпусе с лицевой панелью

        Встраиваемый модуль с лицевой панелью

        Ссылки по теме

        • SVH0001 на YouTube
        • Установка вольтметра SVH0001 в автомобиль Honda Torneo JDM style (запись в бортовом журнале автовладельца)
        • Фотографии применений модуля
      • Индикатор LED
        Цвет свечения индикатора Ультра-яркий голубой
        Диапазон измеряемого напряжения До 100 В
      • Для производственных предприятий возможна поставка партий в технологической упаковке, т.н. OEM поставка. Удобный и выгодный вариант для производителей. В OEM партии модули поставляются упаковками.

      SVH0001UB-100, вольтметр 0..99,9В, ультра яркий голубой индикатор SVH0001UB-100, вольтметр 0..99,9В, ультра яркий голубой индикатор 0349 SVH0001UB-100, вольтметр 0..99,9В, ультра яркий голубой индикатор SVH0001UB-100, вольтметр 0..99,9В, ультра яркий голубой индикатор SVH0001UB-100, вольтметр 0..99,9В, ультра яркий голубой индикатор SVH0001UB-100, вольтметр 0..99,9В, ультра яркий голубой индикатор
      RUB 854 RUB
      Индикатор
      LED
      Цвет свечения индикатора
      Ультра-яркий голубой
      Диапазон измеряемого напряжения
      До 100 В
      Снимается с производства. Рекомендуется улучшенный аналог, вольтметр по более низкой цене SVH0043UB-100. Миниатюрный цифровой встраиваемый вольтметр постоянного тока. Ультра яркий голубой индикатор. Модуль может использоваться для: контроля напряжения в лабораторных блоках питания, контроля напряжения бортовой сети автомобиля и напряжения аккумулятора, а также для контроля напряжения в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения. Для контроля напряжения питания бортовой сети автомобиля, 2 и 3 контакты модуля необходимо подключить к плюсу + 12В (или +24В), 1-й контакт к массе автомобиля. Внимание! Переполюсовка питания выведет модуль из строя! При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля (это может быть полоска металла, 2х5см). Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений. Технические характеристики Параметр Значение Напряжение питания (фильтрованное) 6В…20 (с радиатором до 35В) Потребляемый ток 50мА ±10% Диапазон измеряемых напряжений 0…+99В Дискретность измерения 0,1В Погрешность измерения 2% Входное сопротивление >500 КОм Цвет свечения индикатора Ультра яркий голубой Температура эксплуатации -40..+60°C Высота символов индикатора 14мм Размер модуля 45х19х14мм Вес модуля 11г Габаритный чертеж Включение модуля в сеть автомобиля Пример включения модуля SVH0001 с модулем регулируемого стабилизатора Фотографии модуля в корпусе с лицевой панелью Ссылки по теме SVH0001 на YouTube Установка вольтметра SVH0001 в автомобиль Honda Torneo JDM style (запись в бортовом журнале автовладельца) Фотографии применений модуля
      Николай 12 апреля 2013 20:58
      Хороший  вольтметр,небольшой, компактный  и цифры
      большие,но  есть  еще  минус . Нет  комплекта  монтажных  проводов  для  подключения (с  одной
      стороны "папа", а  с другой  "мама")
      Имя Цитировать
      Александр 19 января 2013 22:59
      Очень хорошая и нужная вешь,тем более в машине!очень яркий и красивый!А главное достаточно,точный в показаниях,компактный в размерах.В ообщем плюсов не перечесть!но есть и минус он конечно один,это отсутвие защиты от переплюсовки.Уж могли бы немного,в этом плане доработать создатели,хоть-бы диод на вход поставили чтоль!В целом ОТЛИЧНЫЙ!
