STH0024UB-v3 - цифровой встраиваемый термостат с выносным датчиком, голубой. Версия 3.0

RUB 1696 RUB

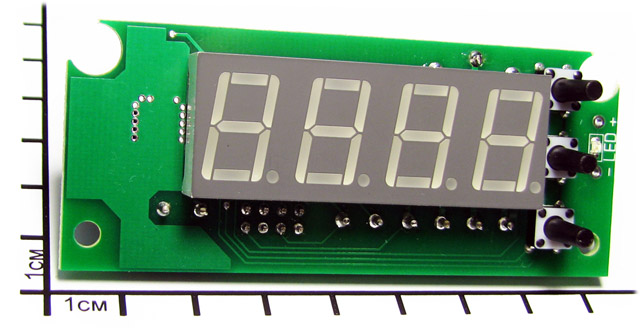

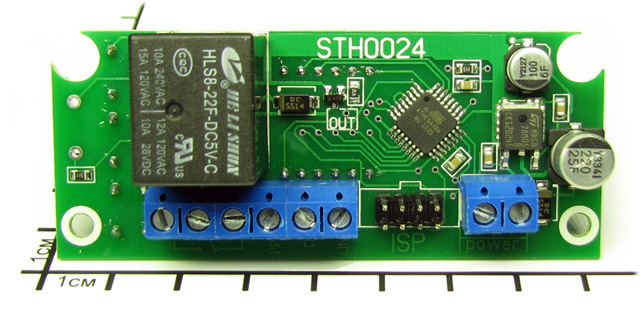

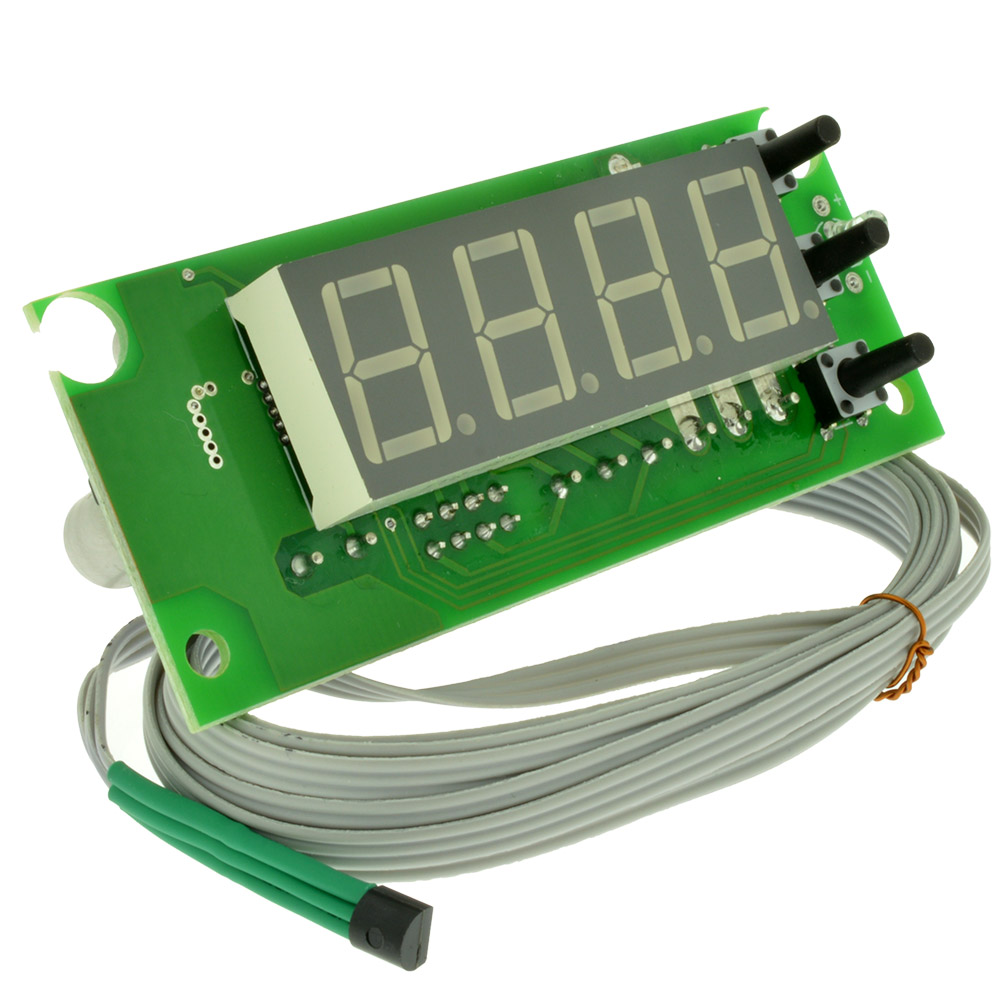

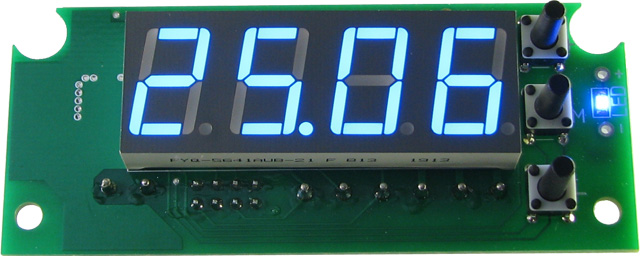

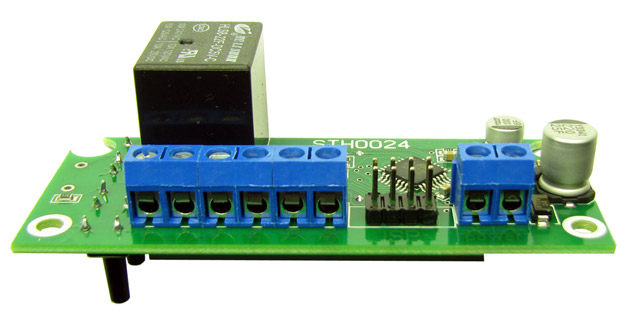

Комплект поставки: модуль, подключенный термодатчик на кабеле, инструкция. Модуль предназначен для самостоятельной сборки блока индикации температуры и управления внешним устройством в зависимости от температуры. Модуль состоит из модуля индикации, управляющих кнопок и выносного датчика температуры DS18B20 на кабеле. Для подключения питания, внешних устройств и датчика температуры установлены клеммники под отвертку. На печатной плате имеется контактная точка OUT, соединенная с выводом 9 микроконтроллера (PD5/OC0B). На плате установлен светодиод, отображающий состояние реле (выключенный светодиод - реле отключено*). Кроме того, на плате имеется два контактных отверстия для подключения внешнего светодиода, при необходимости. С заводской прошивкой модулем задаются температура, гистерезис, яркость и режим термостатирования (нагрев/охлаждение). В зависимости от выбранного режима, модуль замыкает контакты реле при понижении или превышении измеренной температуры с учетом гистерезиса. Настройки температуры, гистерезиса, яркости и режима термостатирования сохраняются в энергонезависимой памяти модуля. Более подробно заводская прошивка описана в Описании работы, назначение кнопок термостата STH0024 с заводской прошивкой. Выходное реле имеет ограниченный ресурс, зависящий от коммутируемого тока, от 100 000 до 10 000 000. Для увеличения срока службы реле можно использовать дополнительный силовой элемент: реле, магнитный пускатель и т.п., а так же рекомендуется не устанавливать значения гистерезиса, приводящие к слишком частым срабатываниям реле. На модуле есть контакты ISP для программирования, возможна прошивка модуля собственным кодом. Для этого может быть использован SPA0008 - USB программатор для AVR-контроллеров (распиновка контактов кабеля совпадает с контактами ISP для программирования STH0024). Исходный код модуля открыт и доступен для скачивания. Ссылка на исходный код и HEX: Версия 3.0 Обсудить исходный код, предложить улучшения или свои варианты прошивок можно в нашем форуме. Используемый контроллер в термостате STH0024 версии 3 отличается от предыдущих версий, прошивка версии 3 не будет работать в предыдущих версиях STH0024, прошивки предыдущих версий не будут работать в STH0024 версии 3. Для питания модуля необходим источник постоянного тока. Плюс питания подключается к контакту "+", минус питания к контакту "-". В модуле имеется защита от переполюсовки - при переполюсовке питания модуль не включится. Индикация температуры начинается через ~1 секунду после включения. Показания на индикаторе изменяются 1 раз в 1 сек. При питании модуля напряжением более 15В, рекомендуется приклеить радиатор автогерметиком к противоположной стороне платы в месте установки микросхемы 78M05.  При инициализации датчика температуры, отсутствии или неисправности датчика и при выходе температуры за пределы диапазона измерений на индикаторе отображается ошибка (подробнее в описании), а реле отключается*. Эксплуатация модуля или кабеля в непосредственной близости от источника сильных помех может привести к некорректной работе модуля. Если в месте установки датчика возможно попадание влаги, рекомендуется герметизировать датчик и 2-3см кабеля со стороны датчика, например, автогерметиком. Крепежные отверстия модуля соответствуют посадочным местам корпуса BOX-KA12  и BOX-STH0024. Для удобства, можно воспользоваться шаблоном отверстий для монтажа термостата STH0024 в корпус BOX-KA12. Для этого рекомендуется разместить шаблон по центру корпуса, зафиксировать скотчем по всей площади шаблона. Затем просверлить отверстия под кнопки и углы индикатора, используя канцелярский нож и линейку прорезать отверстие под индикатор. Далее можно подогнать отверстие напильником. Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений. *Контакты реле в отключенном состоянии соответствуют обозначению на плате. Описание работы, назначение кнопок термостата STH0024 с заводской прошивкой Технические характеристики Параметр Значение Диапазон измеряемых температур -55°C..+125°C Шаг гистерезиса 0,1°C Дискретность измерения 0,06 °C Напряжение питания (фильтрованное) +7..+15 В  (с радиатором до +25В) Потребляемый ток 0,02..0,13 А Коммутируемый переменный ток при 240 В до 10 А Коммутируемый постоянный ток при 28 В до 10 А Максимальное коммутируемое постоянное напряжение 30 В Ресурс срабатывания реле (в зависимости от коммутируемого тока) от 100 000 до 10 000 000 раз Защита от переполюсовки питания модуля Да Погрешность измерения в диапазоне +10 °C..+85 °C, не более 0,5 °C в диапазоне -55 °C..+125 °C, не более 2 °C Температура эксплуатации индикатора -40 °C..+70 °C Температура эксплуатации датчика -55 °C..+125 °C Температура эксплуатации кабеля датчика -20°C..+105°C Цвет свечения индикатора Ультра-яркий голубой Размеры 82,5х34,5х35 мм Вес 55 г Высота символов индикатора 14 мм Контроллер / Версия прошивки ATMega8A-AU / 3.0 Датчик DS18B20, выносной Длина кабеля с термодатчиком 2 м Внимание! Используемый в модуле датчик температуры DS18B20 не предназначен для измерения температуры токопроводящих жидкостей, агрессивных, взрывоопасных и горючих сред. Пример работы термостата в режиме нагрева для поддержания температуры в пределах +25..+27°C Пример работы термостата в режиме охлаждения для поддержания температуры в пределах +20..+24°CC Схема включения Габаритный чертеж Принципиальная схема модуля Модуль, установленный в корпус BOX-KA12 с лицевой панелью FS74x29B-49x17M
