STH0014UY, встраиваемый цифровой термометр с выносным датчиком, ультра-яркий желтый индикатор.

RUB 1544 RUB

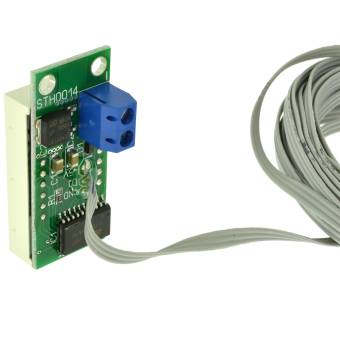

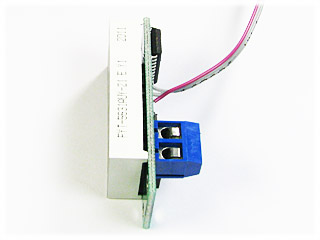

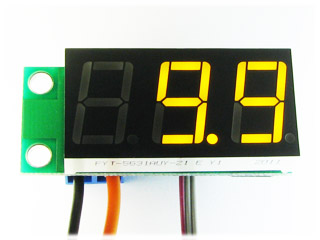

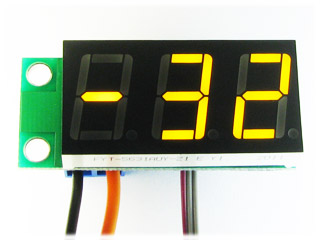

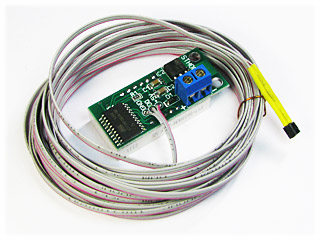

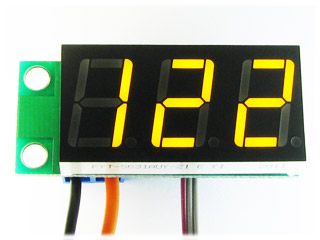

Описание Комплект поставки: модуль, подключенный термодатчик на кабеле, инструкция. Изделие предназначено для измерения температуры и состоит из модуля индикации и выносного датчика температуры DS18B20 на длинном кабеле припаянном к модулю. Для подключения питания на модуле установлен клеммник под отвертку. Для питания модуля необходим источник постоянного тока. Плюс питания подключается к контакту “+”, минус питания к контакту “-”. В модуле имеется защита от переполюсовки - при переполюсовке питания модуль не включится. Индикация температуры начинается через 2 секунды после включения термометра. Показания на индикаторе изменяются 1 раз в 2 сек. При питании модуля напряжением более 20 В, рекомендуется установить радиатор площадью около 10 кв.см., прикрепив его к крепежным отверстиям модуля или наклеив герметиком на интегральный стабилизатор 78M05, так же радиатором будет являться металлическая часть конструкции, к которой закреплен модуль с использованием крепежных отверстий. Можно снизить входное напряжение до 12 В с помощью интегрального стабилизатора 7812. При отсутствии или неисправности датчика, на индикаторе отображается "---". Эксплуатация модуля или кабеля в непосредственной близости от источника сильных помех может привести к некорректной работе термометра. Если в месте установки датчика возможно попадание влаги, рекомендуется герметизировать датчик и 2-3 см кабеля со стороны датчика, например автогерметиком. Модуль предназначен для использования вне сферы действия государственного регулирования обеспечения единства измерений. Внимание! Датчик термометра не предназначен для измерения температуры токопроводящих жидкостей, агрессивных, взрывоопасных и горючих сред. Технические характеристики Параметр Значение Диапазон измеряемых температур   -55°C..+125°C   Датчик выносной, DS18B20  Длина кабеля с датчиком 5м Напряжение питания (фильтрованное) +7В..+20В (с радиатором до +35В) Потребляемый ток 0,04..0,06А Дискретность измерения   в диапазоне -9,9°C..+99,9°C 0,1°C в диапазоне -55°C..-10°C   1°C в диапазоне +100°C..+125°C   1°C Погрешность измерения     в диапазоне -10°C..+85°C, не более ±0,5°C     в диапазоне -55°C..125°C, не более   ±2°C   Температура эксплуатации индикатора   -40°C..+70°C   Температура эксплуатации датчика   -55°C..+125°C Температура эксплуатации кабеля датчика -20°C..+105°C Цвет свечения индикатора Ультра яркий желтый Высота символов индикатора 14мм Габаритный чертеж модуля Простая схема подключения термометра Включение термометра в бортовую сеть автомобиля У нас можно бесплатно скачать 3D модель (zip) в формате STL для печати корпуса термометра на 3D принтере. Рекомендуем к прочтению статью "3D модели корпусов для вольтметров, амперметров и термометров" с подробным описанием и фотографиями.
