      -SCV0023-24V-3A - Импульсный стабилизатор напряжения 24 V, 3 А

      SCV0023-24V-3A - Импульсный стабилизатор напряжения 24 V, 3 А

      • SCV0023-24V-3A - Импульсный стабилизатор напряжения 24 V, 3 А
      • SCV0023-24V-3A - Импульсный стабилизатор напряжения 24 V, 3 А
      • SCV0023-24V-3A - Импульсный стабилизатор напряжения 24 V, 3 А
      • SCV0023-24V-3A - Импульсный стабилизатор напряжения 24 V, 3 А
      • SCV0023-24V-3A - Импульсный стабилизатор напряжения 24 V, 3 А
      • SCV0023-24V-3A - Импульсный стабилизатор напряжения 24 V, 3 А
      Артикул: 0499

      Входное напряжение - 26..40 В, Выходное напряжение - 24 В, Выходной ток - не более 3 А

      Подробнее
      Поделиться
      Со склада (109)
      Товар в наличии на складе, резервируется при заказе
      Нужно больше?
      Возможна отгрузка в течение 1-2 рабочих дней
      400 руб.
      - +
      В корзинуВ корзине
      Условия оплаты и доставки
      Производственная поставка (OEM):
      Минимальное количество OEM-поставки: 500 ,
      Цена за 1 в OEM партии: 268 руб.
      Подробнее
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Выходной контроль Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Характеристики
      • Отзывы
      • Задать вопрос
      • ОЕМ-поставки
      • Импульсный стабилизатор напряжения предназначен для установки в радиолюбительские устройства с фиксированным выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в большом теплоотводе. Модуль выполнен на плате с алюминиевой подложкой, что позволяет в течение продолжительного времени снимать выходной ток до 1.5 А без установки дополнительного теплоотвода. Для токов более 1.5 А к тыльной стороне модуля необходимо прикрепить радиатор площадью не менее 145 кв.см. Радиатор может быть прикреплен винтами, для этого в модуле предусмотрены два отверстия, для максимальной теплопередачи используйте пасту КПТ-8. В случае невозможности использовать крепежные винты, модуль может быть прикреплен к радиатору/металлической части устройства с использованием автогерметика. Для этого нужно нанести герметик в центр тыльной части модуля, притереть поверхности таким образом, чтобы зазор между ними был минимален и прижать на 24 часа.

        Устройство имеет тепловую защиту и ограничение по выходному току от 3 до 4 А. Выходное напряжение не может превышать напряжение на входе.

        При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200мкф.

        Модуль может быть легко модифицирован до SCV0023-ADJ-3A - регулируемый, для этого нужно удалить резистор R1, и вместо него установить переменный резистор 47 КОм. Так же модуль может быть перенастроен на другое выходное напряжение. Для этого нужно заменить R1 на резистор, рассчитываемый по формуле R1=1210(Uвых/1.23-1), где Uвых - требуемое выходное напряжение.

        Технические характеристики

        Параметр Значение
        Входное напряжение 26..40 В
        Выходное напряжение 24 В ±5%
        Выходной ток , не более 3 А
        Ограничение выходного тока 3..4 А
        Частота преобразования 150 КГц
        Температура модуля без радиатора при tокр = 25° С, Uвх = 36 В, Uвых = 24 В
        при вых. токе 0,5 А 45 ° С
        при вых. токе 1 А 52 ° С
        при вых. токе 2 А 87 ° С
        КПД при Uвх = 36 В, Uвых = 24 В, Iвых = 3А 93%
        Диапазон рабочих температур -40..85° С
        Защита от переполюсовки нет
        Размеры модуля 43 х 40 х 12 мм
        Вес модуля 15 г

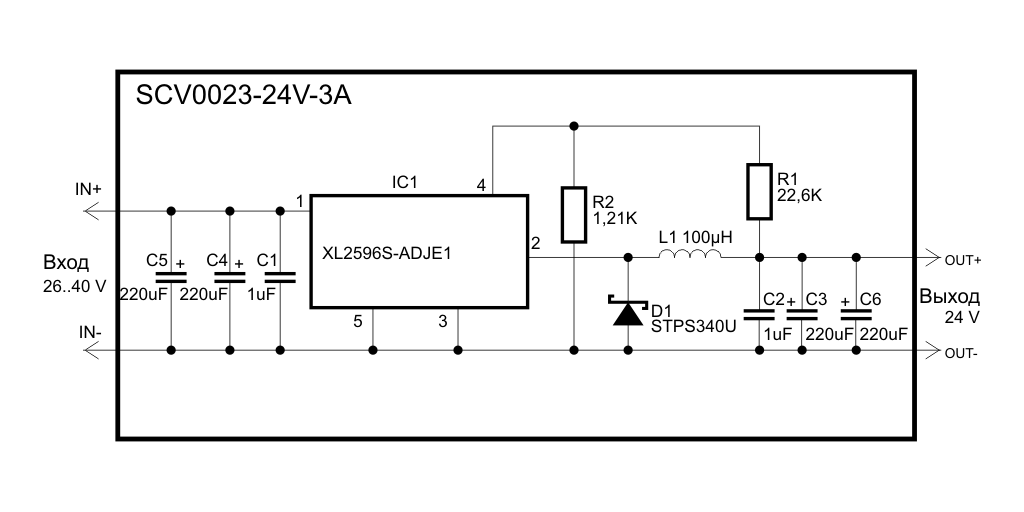

        Схема модуля

        Схема модуля SCV0023-24V-3A

        Габаритные размеры

        Габаритные размеры SCV0023

        Ссылки по теме:

        • Описание LM2596
      • Тип Понижающий
        Напряжение 24 В
        Ток 3 А
      • Для производственных предприятий возможна поставка партий в технологической упаковке, т.н. OEM поставка. Удобный и выгодный вариант для производителей. В OEM партии модули поставляются упаковками.

      SCV0023-24V-3A - Импульсный стабилизатор напряжения 24 V, 3 А SCV0023-24V-3A - Импульсный стабилизатор напряжения 24 V, 3 А 0499 SCV0023-24V-3A - Импульсный стабилизатор напряжения 24 V, 3 А SCV0023-24V-3A - Импульсный стабилизатор напряжения 24 V, 3 А
      RUB 400 RUB
      Тип
      Понижающий
      Напряжение
      24 В
      Ток
      3 А
      Импульсный стабилизатор напряжения предназначен для установки в радиолюбительские устройства с фиксированным выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в большом теплоотводе. Модуль выполнен на плате с алюминиевой подложкой, что позволяет в течение продолжительного времени снимать выходной ток до 1.5 А без установки дополнительного теплоотвода. Для токов более 1.5 А к тыльной стороне модуля необходимо прикрепить радиатор площадью не менее 145 кв.см. Радиатор может быть прикреплен винтами, для этого в модуле предусмотрены два отверстия, для максимальной теплопередачи используйте пасту КПТ-8. В случае невозможности использовать крепежные винты, модуль может быть прикреплен к радиатору/металлической части устройства с использованием автогерметика. Для этого нужно нанести герметик в центр тыльной части модуля, притереть поверхности таким образом, чтобы зазор между ними был минимален и прижать на 24 часа. Устройство имеет тепловую защиту и ограничение по выходному току от 3 до 4 А. Выходное напряжение не может превышать напряжение на входе. При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200мкф. Модуль может быть легко модифицирован до SCV0023-ADJ-3A - регулируемый, для этого нужно удалить резистор R1, и вместо него установить переменный резистор 47 КОм. Так же модуль может быть перенастроен на другое выходное напряжение. Для этого нужно заменить R1 на резистор, рассчитываемый по формуле R1=1210(Uвых/1.23-1), где Uвых - требуемое выходное напряжение.  Технические характеристики Параметр Значение Входное напряжение 26..40 В Выходное напряжение 24 В ±5% Выходной ток , не более 3 А Ограничение выходного тока 3..4 А Частота преобразования 150 КГц Температура модуля без радиатора при tокр = 25° С, Uвх = 36 В, Uвых = 24 В при вых. токе 0,5 А 45 ° С при вых. токе 1 А 52 ° С при вых. токе 2 А 87 ° С КПД при Uвх = 36 В, Uвых = 24 В, Iвых = 3А 93% Диапазон рабочих температур -40..85° С Защита от переполюсовки нет Размеры модуля 43 х 40 х 12 мм Вес модуля 15 г Схема модуля Габаритные размеры Ссылки по теме: Описание LM2596

      Чтобы оставить отзыв, нужно авторизоваться. Пожалуйста, войдите с Вашей учетной записью
