      -SCV0023-12V-3A - Импульсный стабилизатор напряжения 12 V, 3 А

      SCV0023-12V-3A - Импульсный стабилизатор напряжения 12 V, 3 А

      Хиты
      • SCV0023-12V-3A - Импульсный стабилизатор напряжения 12 V, 3 А
      • SCV0023-12V-3A - Импульсный стабилизатор напряжения 12 V, 3 А
      • SCV0023-12V-3A - Импульсный стабилизатор напряжения 12 V, 3 А
      • SCV0023-12V-3A - Импульсный стабилизатор напряжения 12 V, 3 А
      • SCV0023-12V-3A - Импульсный стабилизатор напряжения 12 V, 3 А
      • SCV0023-12V-3A - Импульсный стабилизатор напряжения 12 V, 3 А
      Артикул: 0432
      Входное напряжение - 14..40 В, Выходное напряжение - 12 В, Выходной ток - не более 3 А
      Подробнее
      Поделиться
      Со склада (104)
      Товар в наличии на складе, резервируется при заказе
      Нужно больше?
      Возможна отгрузка в течение 1-2 рабочих дней
      649.50 руб.
      - +
      В корзинуВ корзине
      Условия оплаты и доставки
      Производственная поставка (OEM):
      Минимальное количество OEM-поставки: 500 ,
      Цена за 1 в OEM партии: 448.20 руб.
      Подробнее
      Гарантия - 1 год Гарантия производителя 1 год с момента приобретения
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Выходной контроль Включение и проверка модуля в рабочем режиме на проверочном стенде гарантирует работоспособность и рабочие характеристики
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Характеристики
      • Отзывы
      • Задать вопрос
      • ОЕМ-поставки
      • Импульсный стабилизатор напряжения предназначен для установки в радиолюбительские устройства с фиксированным выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в большом теплоотводе. Модуль выполнен на плате с алюминиевой подложкой, что позволяет в течение продолжительного времени снимать выходной ток до 2 А без установки дополнительного теплоотвода. Для токов более 2 А к тыльной стороне модуля необходимо прикрепить радиатор площадью не менее 145 кв.см. Радиатор может быть прикреплен винтами, для этого в модуле предусмотрены два отверстия, для максимальной теплопередачи используйте пасту КПТ-8. В случае невозможности использовать крепежные винты, модуль может быть прикреплен к радиатору/металлической части устройства с использованием автогерметика. Для этого нужно нанести герметик в центр тыльной части модуля, притереть поверхности таким образом, чтобы зазор между ними был минимален и прижать на 24 часа.

        Устройство имеет тепловую защиту и ограничение по выходному току от 3 до 4 А. Выходное напряжение не может превышать напряжение на входе.

        При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200мкф.

        Модуль может быть легко модифицирован до SCV0023-ADJ-3A - регулируемый, для этого нужно удалить резистор R1, и вместо него установить переменный резистор 47 КОм. Так же модуль может быть перенастроен на другое выходное напряжение. Для этого нужно заменить R1 на резистор, рассчитываемый по формуле R1=1210(Uвых/1.23-1), где Uвых - требуемое выходное напряжение.

        Технические характеристики

        Параметр Значение
        Входное напряжение 14..40 В
        Выходное напряжение 12 В ±5%
        Выходной ток , не более 3 А
        Ограничение выходного тока 3..4 А
        Частота преобразования 150 КГц
        Температура модуля без радиатора при tокр = 25° С, Uвх = 25 В, Uвых = 12 В
        при вых. токе 0,5 А 36 ° С
        при вых. токе 1 А 47 ° С
        при вых. токе 2 А 65 ° С
        при вых. токе 3 А 115 ° С
        КПД при Uвх = 25 В, Uвых = 12 В, Iвых = 3А 90%
        Диапазон рабочих температур -40..85° С
        Защита от переполюсовки нет
        Размеры модуля 43 х 40 х 12 мм
        Вес модуля 15 г

        Габаритные размеры

        Габаритные размеры SCV0023

        Документы

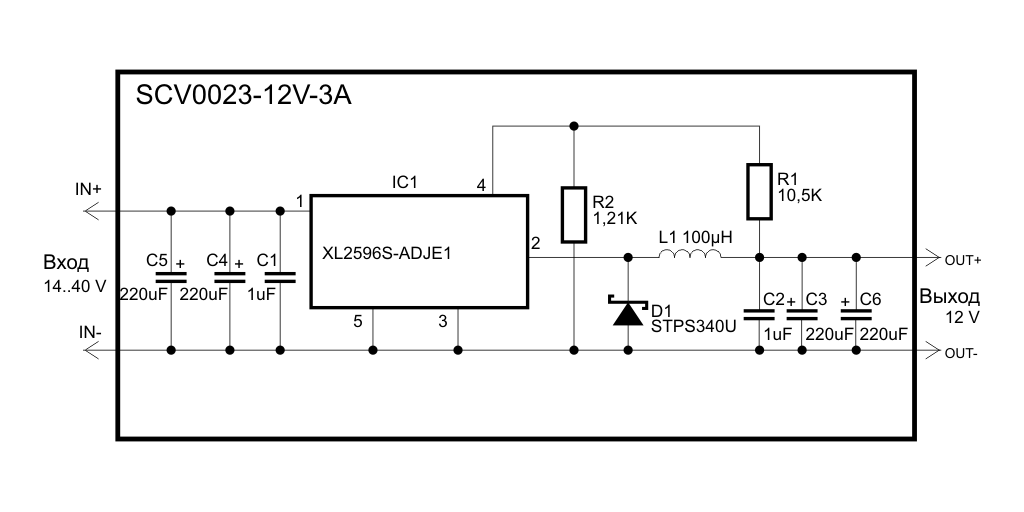

        Схема стабилизатора напряжения SCV0023-12V-3A Размер: 28,7 кб
      • Тип Понижающий
        Напряжение 12 В
        Ток 3 А
      • Для производственных предприятий возможна поставка партий в технологической упаковке, т.н. OEM поставка. Удобный и выгодный вариант для производителей. В OEM партии модули поставляются упаковками.

      SCV0023-12V-3A - Импульсный стабилизатор напряжения 12 V, 3 А SCV0023-12V-3A - Импульсный стабилизатор напряжения 12 V, 3 А 0432 SCV0023-12V-3A - Импульсный стабилизатор напряжения 12 V, 3 А SCV0023-12V-3A - Импульсный стабилизатор напряжения 12 V, 3 А
      RUB 649.5 RUB
      Тип
      Понижающий
      Напряжение
      12 В
      Ток
      3 А
      Импульсный стабилизатор напряжения предназначен для установки в радиолюбительские устройства с фиксированным выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в большом теплоотводе. Модуль выполнен на плате с алюминиевой подложкой, что позволяет в течение продолжительного времени снимать выходной ток до 2 А без установки дополнительного теплоотвода. Для токов более 2 А к тыльной стороне модуля необходимо прикрепить радиатор площадью не менее 145 кв.см. Радиатор может быть прикреплен винтами, для этого в модуле предусмотрены два отверстия, для максимальной теплопередачи используйте пасту КПТ-8. В случае невозможности использовать крепежные винты, модуль может быть прикреплен к радиатору/металлической части устройства с использованием автогерметика. Для этого нужно нанести герметик в центр тыльной части модуля, притереть поверхности таким образом, чтобы зазор между ними был минимален и прижать на 24 часа. Устройство имеет тепловую защиту и ограничение по выходному току от 3 до 4 А. Выходное напряжение не может превышать напряжение на входе. При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200мкф. Модуль может быть легко модифицирован до SCV0023-ADJ-3A - регулируемый, для этого нужно удалить резистор R1, и вместо него установить переменный резистор 47 КОм. Так же модуль может быть перенастроен на другое выходное напряжение. Для этого нужно заменить R1 на резистор, рассчитываемый по формуле R1=1210(Uвых/1.23-1), где Uвых - требуемое выходное напряжение.  Технические характеристики Параметр Значение Входное напряжение 14..40 В Выходное напряжение 12 В ±5% Выходной ток , не более 3 А Ограничение выходного тока 3..4 А Частота преобразования 150 КГц Температура модуля без радиатора при tокр = 25° С, Uвх = 25 В, Uвых = 12 В при вых. токе 0,5 А 36 ° С при вых. токе 1 А 47 ° С при вых. токе 2 А 65 ° С при вых. токе 3 А 115 ° С КПД при Uвх = 25 В, Uвых = 12 В, Iвых = 3А 90% Диапазон рабочих температур -40..85° С Защита от переполюсовки нет Размеры модуля 43 х 40 х 12 мм Вес модуля 15 г Габаритные размеры
      Страницы: 1 2 След.
      ekits_support 14 октября 2014 07:38
      Для того, чтобы на выходе получить 12В, на входе напряжение должно быть выше. т.к. есть падение напряжения в схеме модуля. SCV0023-ADJ-3A - регулируемый, при входном напряжении 5В, на выходе можно получить от 1,2В до примерно 3..4В. Да, разница только в резисторе.
      Имя
      Олег 13 октября 2014 10:09
      Здравствуйте! Вопрос:
      1. Данный стабилизатор будет работать (выдавать 12В) при входном напряжении 12...13,5 В?
      2. Почему у данного стабилизатора входное 14...40В а у  стабилизатора  SCV0023-ADJ-3A - Регулируемый импульсный стабилизатор напряжения 1.2-37 V, 3А - 5...40В (http://www.ekits.ru/index.php?productID=2817) при одинаковых схемах. У SCV0023-12V-3A - разница в том что (Импульсный стабилизатор напряжения 12 V, 3 А) впаянно- R1 10,5 Ком?
      Имя
      ekits_support 29 декабря 2013 14:46
      При 10В на входе и нагрузкой 3А, модуль работать будет, но на выходе напряжение будет около 8В. При меньшей нагрузке напряжение будет несколько выше, но не превысит входного.
      Имя
      StEADfASte 28 декабря 2013 06:24
      А как поведет себя этот стабилизатор когда напряжение на входе будет ниже 14V Скажем в автомобиле, при заглушенном двигателе напряжение 12 вольт и с дальнейшей эксплуатации каких либо приборов оно понижается! Если будет примерно 10 вольт стабилизатор будет работать?
      Имя
      ekits_support 23 декабря 2013 19:07
      Подойдет, если максимальный потребляемый магнитолой ток не более 3А. Если больше, то можно включить несколько SCV0023-12V-3A в параллель, а на + выхода каждого модуля  резистор 0,1 Ом. Сами модули на радиатор.
      Имя
      андрей 23 декабря 2013 15:54
      подойдет для подключения 12v  автомагнитолы от 24v сети?
      Имя
      ekits_support 9 декабря 2013 18:51
      Будут стабилизировать 12В. Возможно при 3А напряжение будет немного просаживаться. Нужно проверять.
      Имя
      Василий 9 декабря 2013 09:00
      А как поведет себя этот стабилизатор когда напряжение на входе будет ниже 14В
      Имя
      Виталий 29 мая 2013 08:16
      В автомобиле установлен не штатный DVD плеер, который при скачках напряжения в бортовой сети периодически "зависает". Поможет ли данный стабилизатор решить проблему?
      Имя
      ekits_support 20 октября 2012 09:06
      Если потребляемый ток небольшой, то можно ограничить стабилитроном или резистором.
      Имя
      Страницы: 1 2 След.
