      -Комплект светодиодного светильника 44 Вт, 5200K

      Комплект светодиодного светильника 44 Вт, 5200K

      Распродажа
      • Комплект светодиодного светильника 44 Вт, 5200K
      • Комплект светодиодного светильника 44 Вт, 5200K
      • Комплект светодиодного светильника 44 Вт, 5200K
      • Комплект светодиодного светильника 44 Вт, 5200K
      • Комплект светодиодного светильника 44 Вт, 5200K
      • Комплект светодиодного светильника 44 Вт, 5200K
      • Комплект светодиодного светильника 44 Вт, 5200K
      • Комплект светодиодного светильника 44 Вт, 5200K
      • Комплект светодиодного светильника 44 Вт, 5200K
      • Комплект светодиодного светильника 44 Вт, 5200K
      • Комплект светодиодного светильника 44 Вт, 5200K
      • Комплект светодиодного светильника 44 Вт, 5200K
      Артикул: 9999982

      Источник питания 12 В, 45 Вт и 4 светодиодных линейки SHL0027W-11W-5200

      Подробнее
      Поделиться
      Со склада (1)
      Товар в наличии на складе, резервируется при заказе
      Нужно больше?
      Возможна отгрузка в течение 1-2 рабочих дней
      1 424.70 руб.
      1 583 руб.
      - +
      В корзинуВ корзине
      Условия оплаты и доставки
      Гарантированное качество Гарантированное качество и технические параметры
      Немецкое оборудование Произведено на немецком автоматическом оборудовании AUTOTRONIK, позволяющем выполнять SMD-монтаж с точностью до 30 микрон
      Визуальный контроль Визуальный контроль гарантирует отсутствие внешних дефектов
      Русская техподдержка Разработка, производство, техническая поддержка выполняются российскими специалистами. Обратиться в техподдержку.
      • Описание
      • Характеристики
      • Отзывы
      • Задать вопрос

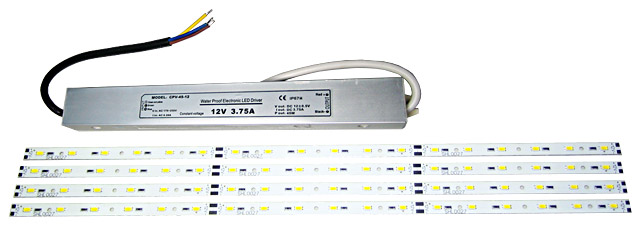

      • Комплект для изготовления светодиодного светильника 44 Вт, 5200K
         (Источник питания 12 В, 45 Вт и 4 светодиодных линейки SHL0027W-11W-5200K)

         Комплект предназначен для замены люминесцентных ламп в офисных светильниках, конструирования элементов освещения, декоративной подсветки и т.д.  Комплект состоит из источника питания и светодиодных линеек на алюминиевой подложке. Каждая линейка содержит 18 высокоэффективных светодиодов, цветовая температура 5000..5500K. Алюминиевая подложка обеспечивает эффективный отвод тепла от кристалла светодиода, что позволяет достигнуть ресурса более 50000час.  Линейка имеет девять отверстий для крепления, диаметром 3мм. Крепление винтами допускается только через изолирующие шайбы. Линейка состоит из трех одинаковых сегментов, при необходимости линейка может быть разделена ножницами на отдельные сегменты по линии отреза. При разделении линейки на отдельные сегменты, необходимо снять фаску с торца линейки в месте отреза, для того, чтобы исключить замыкание токоведущих дорожек на алюминиевую подложку. При монтаже линеек, необходимо обеспечить тепловой контакт с металлической конструкцией светильника, для этого можно использовать автогерметик и винты М3.

        Достоинства:

        • Высокая эффективность
        • Мгновенное включение
        • Высокий ресурс
        • Безопасное напряжение питания
        • Низкое выделение тепла
        • Низкий профиль
        • Возможность конструирования систем с параллельным и/или последовательным включением линеек.

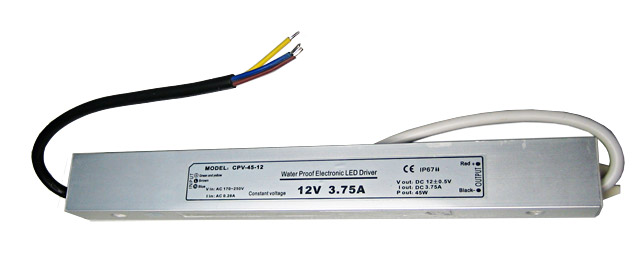

        Технические характеристики источника питания

        Параметр Значение
        Выходное напряжение, DC 12 В
        Выходная мощность 45 Вт
        Макс. постоянный ток, I max 3,75 А
        Входное напряжение min-max, AC 170-250 В
        Степень пыле- и влагозащиты IP67
        Длина с креплением 272 мм
        Ширина 31 мм
        Высота 22 мм
        Вес 325 гр

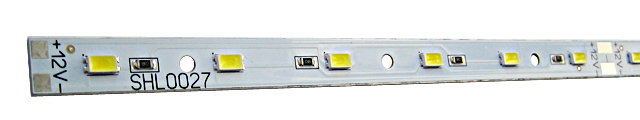

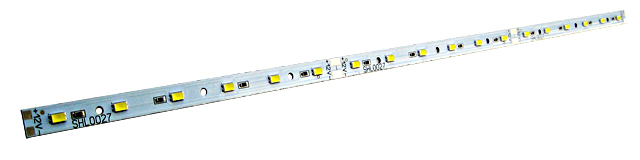

        Технические характеристики SHL0027W-11W-5200K

        Параметр Значение
        Цвет Белый
        Световой поток 930lm
        Номинальное рабочее напряжение 12В
        Потребляемый ток при номинальном напряжении  0.9А
        Потребляемая мощность при номинальном напряжении 11Вт
        Цветовая температура 5000..5500К
        Длина 450мм
        Ширина 10мм
        Высота 2мм
        Вес 15г
        Рабочая температура  -40°C..+85°С
        Срок службы при t -30..+45С > 50000 часов
        Толщина подложки  1.0мм

        Габаритные размеры SHL0027W-11W

        Габаритные размеры светодиодной линейки

        Рекомендуемая схема монтажа светодиодной линейки

        Монтаж светодиодной линейки

        Схема подключения светодиодных линеек к источнику питания 12 В

        Схема включения светодиодной линейки

         Схема подключения светодиодных линеек к источнику питания 24 В

        Схема включения светодиодной линейки

      • Цветовая температура 5200 K
        Мощность 44 Вт
      Комплект светодиодного светильника 44 Вт, 5200K Комплект светодиодного светильника 44 Вт, 5200K 9999982 Комплект светодиодного светильника 44 Вт, 5200K Комплект светодиодного светильника 44 Вт, 5200K Комплект светодиодного светильника 44 Вт, 5200K Комплект светодиодного светильника 44 Вт, 5200K
      RUB 1424.7
      Цветовая температура
      5200 K
      Мощность
      44 Вт
      Комплект для изготовления светодиодного светильника 44 Вт, 5200K  (Источник питания 12 В, 45 Вт и 4 светодиодных линейки SHL0027W-11W-5200K)  Комплект предназначен для замены люминесцентных ламп в офисных светильниках, конструирования элементов освещения, декоративной подсветки и т.д.  Комплект состоит из источника питания и светодиодных линеек на алюминиевой подложке. Каждая линейка содержит 18 высокоэффективных светодиодов, цветовая температура 5000..5500K. Алюминиевая подложка обеспечивает эффективный отвод тепла от кристалла светодиода, что позволяет достигнуть ресурса более 50000час.  Линейка имеет девять отверстий для крепления, диаметром 3мм. Крепление винтами допускается только через изолирующие шайбы. Линейка состоит из трех одинаковых сегментов, при необходимости линейка может быть разделена ножницами на отдельные сегменты по линии отреза. При разделении линейки на отдельные сегменты, необходимо снять фаску с торца линейки в месте отреза, для того, чтобы исключить замыкание токоведущих дорожек на алюминиевую подложку. При монтаже линеек, необходимо обеспечить тепловой контакт с металлической конструкцией светильника, для этого можно использовать автогерметик и винты М3.  Достоинства: Высокая эффективность Мгновенное включение Высокий ресурс Безопасное напряжение питания Низкое выделение тепла Низкий профиль Возможность конструирования систем с параллельным и/или последовательным включением линеек. Технические характеристики источника питания Параметр Значение Выходное напряжение, DC 12 В Выходная мощность 45 Вт Макс. постоянный ток, I max 3,75 А Входное напряжение min-max, AC 170-250 В Степень пыле- и влагозащиты IP67 Длина с креплением 272 мм Ширина 31 мм Высота 22 мм Вес 325 гр Технические характеристики SHL0027W-11W-5200K Параметр Значение Цвет Белый Световой поток 930lm Номинальное рабочее напряжение 12В Потребляемый ток при номинальном напряжении  0.9А  Потребляемая мощность при номинальном напряжении 11Вт Цветовая температура 5000..5500К Длина 450мм Ширина 10мм Высота 2мм Вес 15г Рабочая температура  -40°C..+85°С  Срок службы при t -30..+45С > 50000 часов Толщина подложки  1.0мм  Габаритные размеры SHL0027W-11W Рекомендуемая схема монтажа светодиодной линейки Схема подключения светодиодных линеек к источнику питания 12 В  Схема подключения светодиодных линеек к источнику питания 24 В
